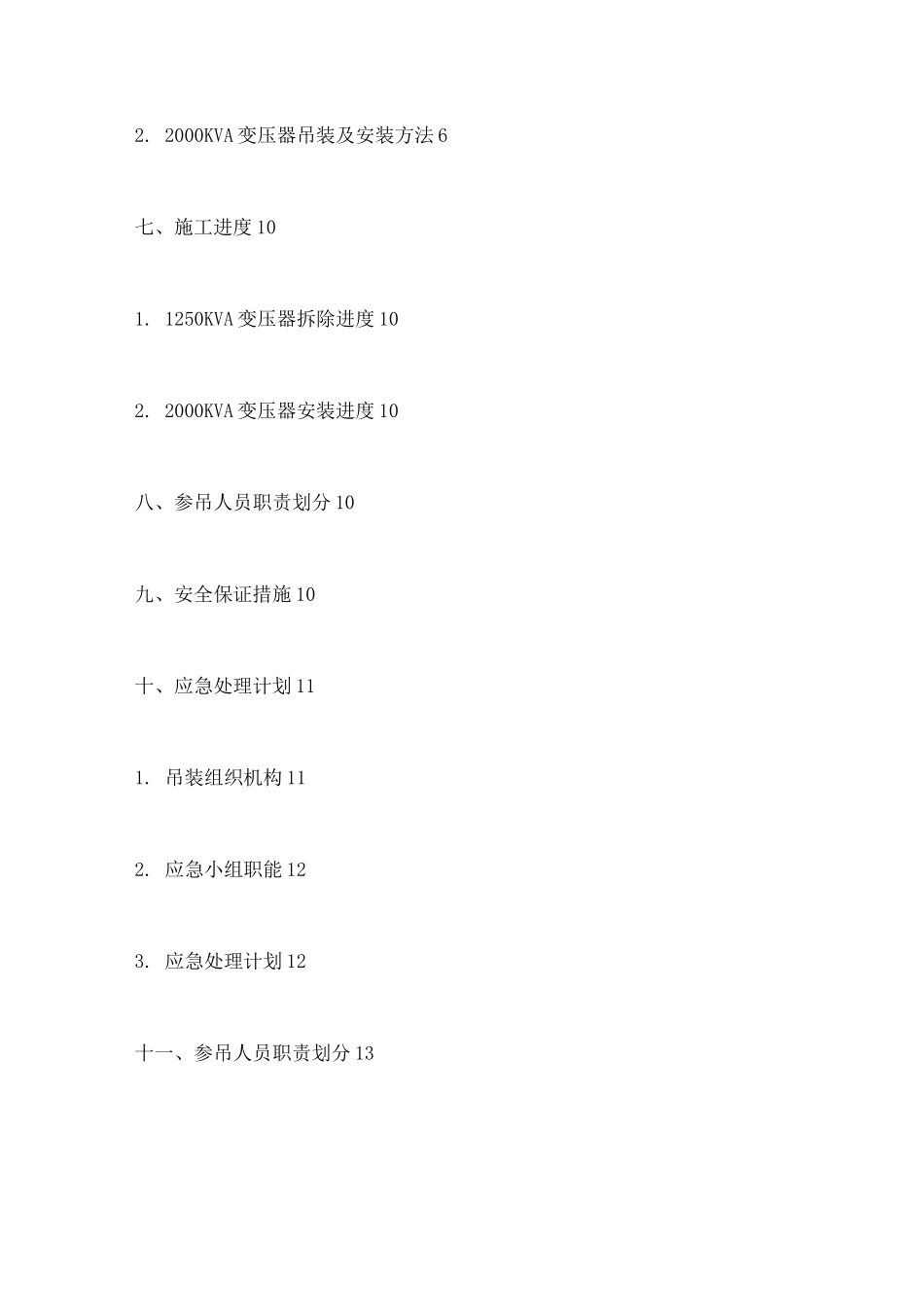

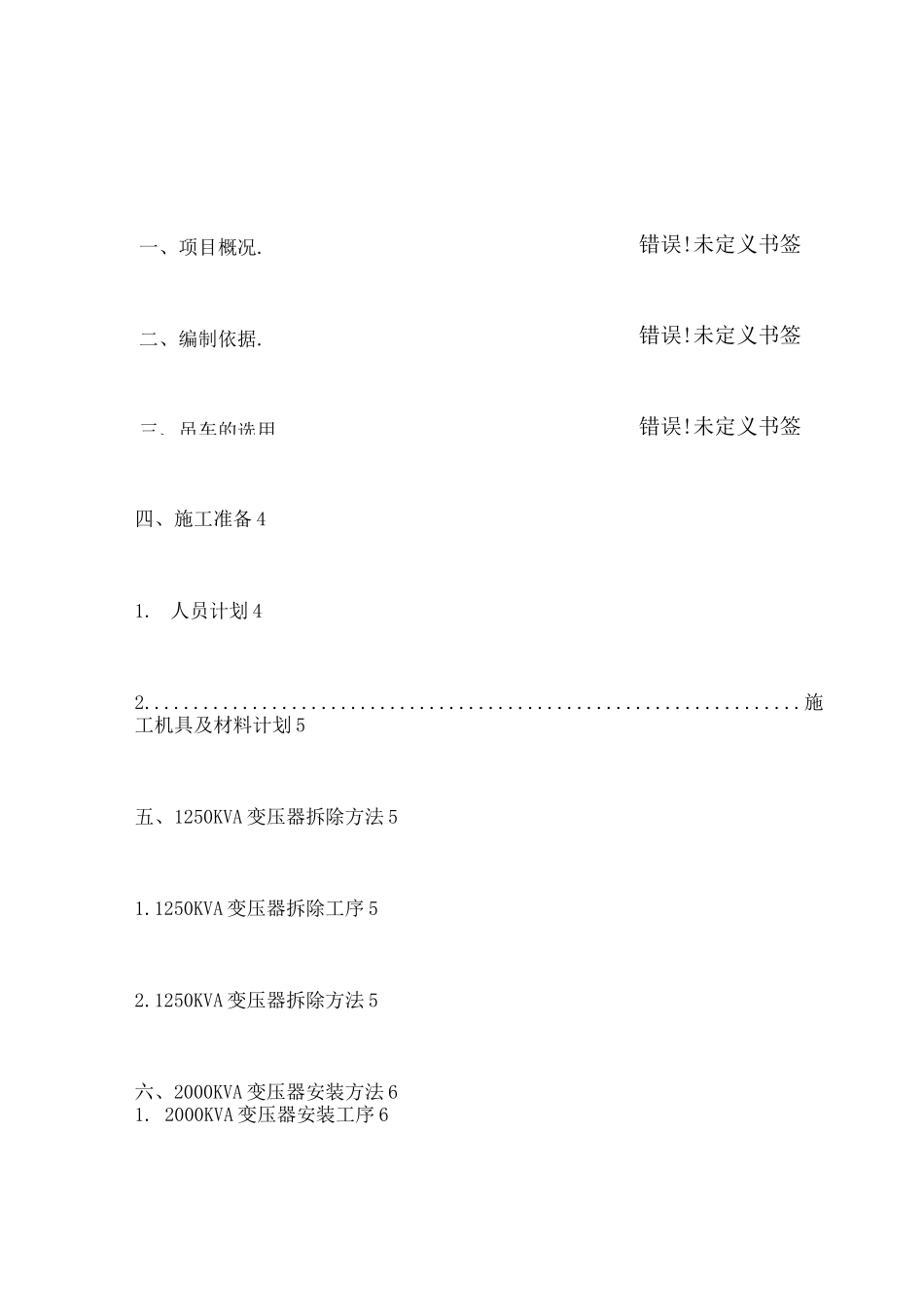

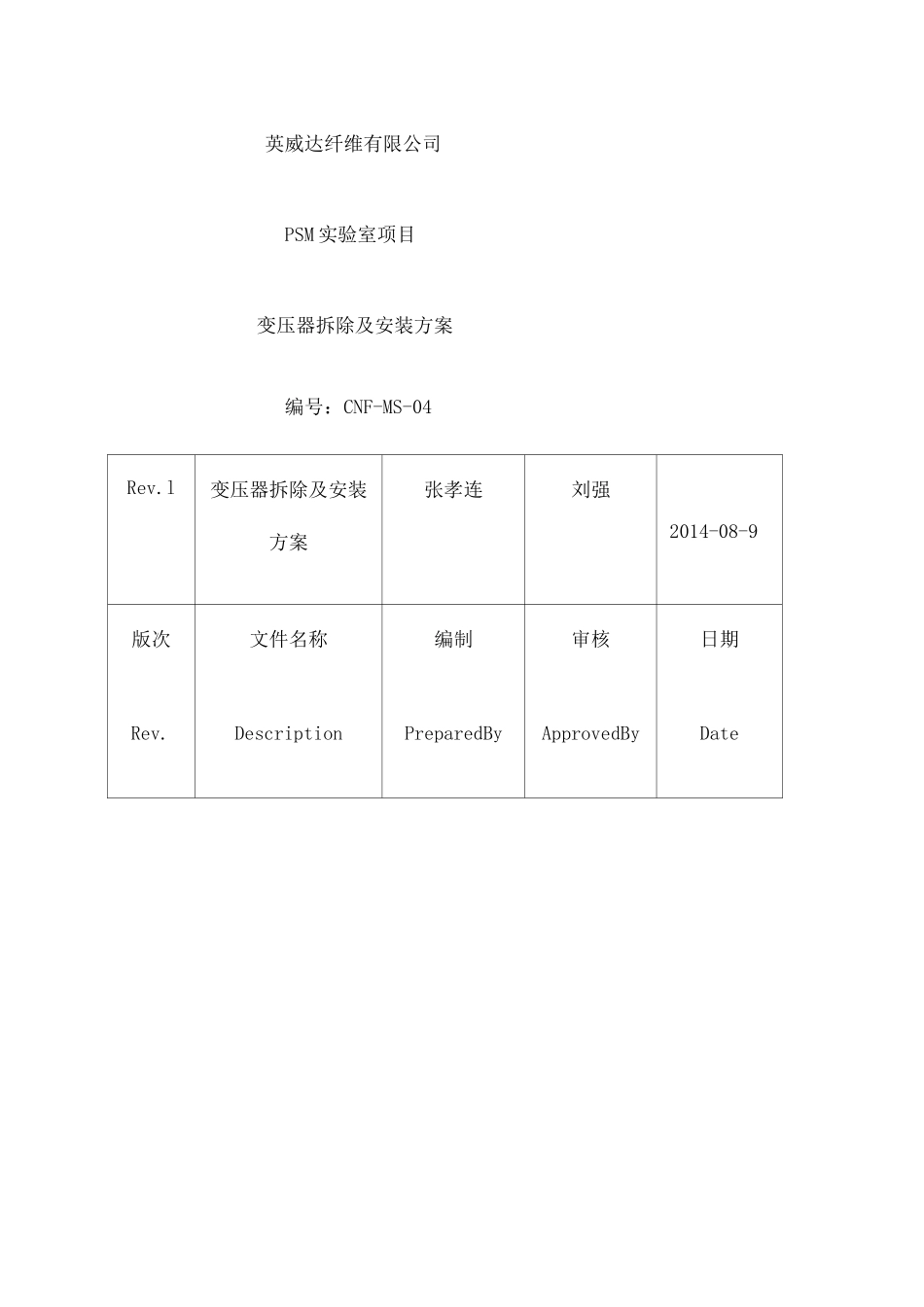

英威达纤维有限公司PSM 实验室项目变压器拆除及安装方案编号：CNF-MS-04Rev.l变压器拆除及安装方案张孝连刘强2014-08-9版次Rev.文件名称Description编制PreparedBy审核ApprovedBy日期Date一、项目概况.二、编制依据.三、吊车的选用错误!未定义书签错误!未定义书签错误!未定义书签四、施工准备 41. 人员计划 42...................................................................施工机具及材料计划 5五、1250KVA 变压器拆除方法 51.1250KVA 变压器拆除工序 52.1250KVA 变压器拆除方法 5六、2000KVA 变压器安装方法 61. 2000KVA 变压器安装工序 62. 2000KVA 变压器吊装及安装方法 6七、施工进度 101. 1250KVA 变压器拆除进度 102. 2000KVA 变压器安装进度 10八、参吊人员职责划分 10九、安全保证措施 10十、应急处理计划 111. 吊装组织机构 112. 应急小组职能 123. 应急处理计划 12十一、参吊人员职责划分 13建筑电气工程施工质量验收规范GB50303-、工程概述南京英威达纤维（上海）有限公司 PSM 实验室项目配电室的变压器拆除及安装工作，主要是一台 1250KVA 的旧变压器拆除，及一台 2000KVA 新变压器的安装。1250KVA 变压器外形尺寸为深 1950mmX 宽 1400mmX 高 2100mm，重约 3.5T；2000KVA 变压器外形尺寸为深 2250mmX 宽 1500mmX 高 2300mm，重约4. 7 吨，配电室大门尺寸为宽 1600mmX 高 2250mm，1250KVA 变压器拆除主要是用4 个 10T 千斤顶将变压器顶起来，放在四个地坦克上，牵引至变压室用 25T 吊车装车外；2000KVA 变压器用 25T 吊车卸车；放在四个地坦克上，用 2T 手拉葫芦牵引至配电室进行安装。为使变压器拆除及安装工作有序进行，保证起重安全，特编此方案。二、编制依据国家及英威达相关规程、规范、标准厂商提供的图纸和相关参数。石油化工工程起重施工规范 SH/T3536-2011三、吊车的选用1.1250KVA 变压器重约 3.5 吨，2000KVA 变压器重约 4.7 吨，25T 吊车在 8m 的作业半径内安全起重重量为 9.7 吨，负载率为 48%，符合化工起重安全规范，因此选用 25T 吊车。2.25T 吊车性能表，如下图：四、施工准备1．人员计划2．施工机具及材料计划3手拉葫芦个22TX6m4地坦克个45吊带根210TX12m6卸扣个44.9T710T 千斤顶个48麻绳m300129大锤柄28 磅10撬棍根2113T 液压小车台212手动提升叉车台113套筒扳手套114人字梯个115安全带付2五、1250KVA 变压器...
