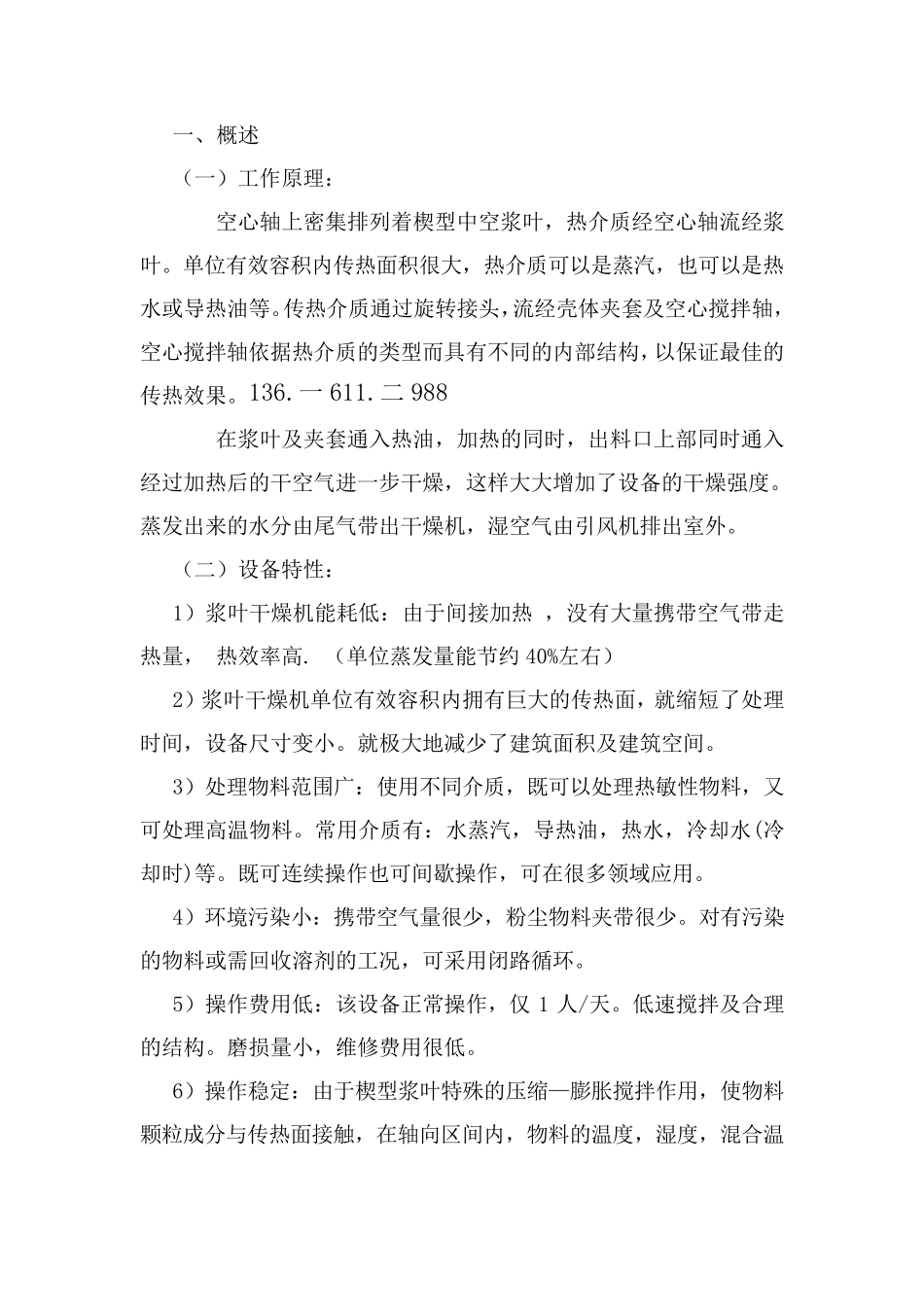

一、概述 （一）工作原理： 空心轴上密集排列着楔型中空浆叶，热介质经空心轴流经浆叶。单位有效容积内传热面积很大，热介质可以是蒸汽，也可以是热水或导热油等。传热介质通过旋转接头，流经壳体夹套及空心搅拌轴，空心搅拌轴依据热介质的类型而具有不同的内部结构，以保证最佳的传热效果。136.一 611.二988 在浆叶及夹套通入热油，加热的同时，出料口上部同时通入经过加热后的干空气进一步干燥，这样大大增加了设备的干燥强度。蒸发出来的水分由尾气带出干燥机，湿空气由引风机排出室外。 （二）设备特性： 1）浆叶干燥机能耗低：由于间接加热 ，没有大量携带空气带走热量， 热效率高. （单位蒸发量能节约40%左右） 2）浆叶干燥机单位有效容积内拥有巨大的传热面，就缩短了处理时间，设备尺寸变小。就极大地减少了建筑面积及建筑空间。 3）处理物料范围广：使用不同介质，既可以处理热敏性物料，又可处理高温物料。常用介质有：水蒸汽，导热油，热水，冷却水(冷却时)等。既可连续操作也可间歇操作，可在很多领域应用。 4）环境污染小：携带空气量很少，粉尘物料夹带很少。对有污染的物料或需回收溶剂的工况，可采用闭路循环。 5）操作费用低：该设备正常操作，仅1 人/天。低速搅拌及合理的结构。磨损量小，维修费用很低。 6）操作稳定：由于楔型浆叶特殊的压缩—膨胀搅拌作用，使物料颗粒成分与传热面接触，在轴向区间内，物料的温度，湿度，混合温度梯度很小，传热系数大 。 二、设备技术性能表： 1、参数： 1 物料名称 酱油渣 2 产量 1300-1500KG/H 3 初水份 30% 4 终水份 12% 5 干燥蒸发水量 385KG/H 6 热源 电加热箱 7 其它 设备材质：物料经过处不锈钢 1 设备型号 KGJ-32 2 干燥面积 约32m² 3 总容积 2.0m³ 4 尺寸 长6.0mx3mx2.5m 4 操作温度 常温-150 度（根据电加热控制） 5 转速 10-20 三、设备主要配置 序号 名 称 型号规格 材 质 1 桨叶主轴 Ø219x18 不锈钢 2 中心管（回油管） Ø76 不锈钢 3 桨叶片 &=6mm 不锈钢 4 主机下箱体 &=8mm 不锈钢 5 主机下夹套 &=8mm Q235 6 保温材料 岩棉 7 主机外封 &=2mm Q235 8 主机上箱体 &=3mm 不锈钢 9 进料口 Ø89mm 不锈钢 10 转动齿轮 45#钢 11 转动链轮 45#钢 12 选择接头 进油和出油 13 转动电机 国标 14 转动减速机 国标 15 电柜及电器 A3 16 密封件（盘根） 聚四氟 17 出料阀门 Ø300 不锈钢 18 控制系统 正泰 19 上料蛟龙 物料经过不锈钢 20 旋风分离器 直径800 不锈钢
