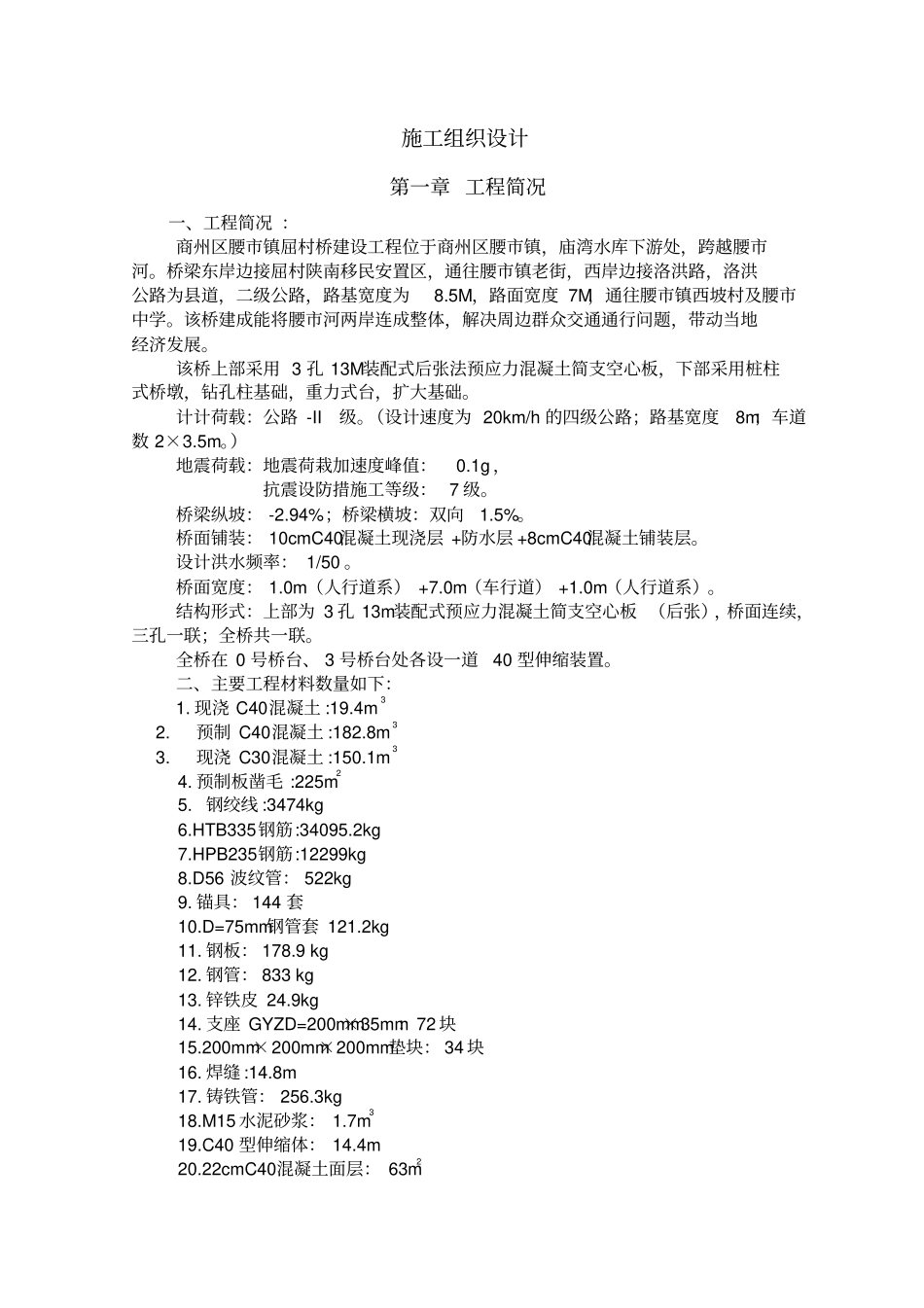

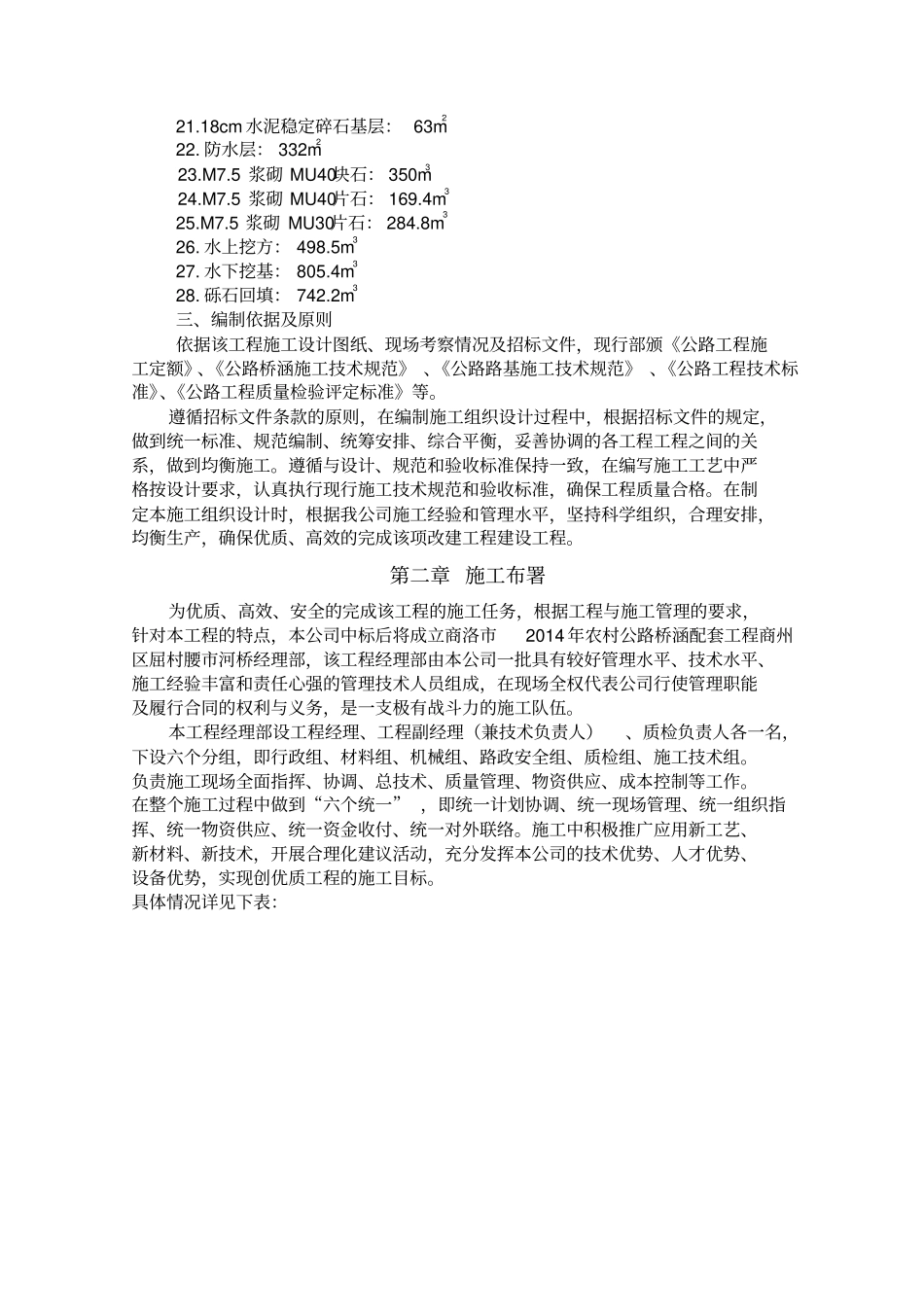

施工组织设计第一章 工程简况一、工程简况 ：商州区腰市镇屈村桥建设工程位于商州区腰市镇，庙湾水库下游处，跨越腰市河。桥梁东岸边接屈村陕南移民安置区，通往腰市镇老街，西岸边接洛洪路，洛洪公路为县道，二级公路，路基宽度为8.5M，路面宽度 7M，通往腰市镇西坡村及腰市中学。该桥建成能将腰市河两岸连成整体，解决周边群众交通通行问题，带动当地经济发展。该桥上部采用 3 孔 13M装配式后张法预应力混凝土简支空心板，下部采用桩柱式桥墩，钻孔柱基础，重力式台，扩大基础。计计荷载：公路 -II级。（设计速度为 20km/h 的四级公路；路基宽度8m；车道数 2×3.5m。）地震荷载：地震荷栽加速度峰值：0.1g ，抗震设防措施工等级： 7 级。桥梁纵坡： -2.94%；桥梁横坡：双向1.5%。桥面铺装： 10cmC40混凝土现浇层 +防水层 +8cmC40混凝土铺装层。设计洪水频率： 1/50 。桥面宽度： 1.0m（人行道系） +7.0m（车行道） +1.0m（人行道系）。结构形式：上部为 3 孔 13m装配式预应力混凝土简支空心板 （后张），桥面连续，三孔一联；全桥共一联。全桥在 0 号桥台、 3 号桥台处各设一道40 型伸缩装置。二、主要工程材料数量如下：1. 现浇 C40混凝土 :19.4m3 2.预制 C40混凝土 :182.8m3 3.现浇 C30混凝土 :150.1m34. 预制板凿毛 :225m25. 钢绞线 :3474kg 6.HTB335钢筋:34095.2kg 7.HPB235钢筋:12299kg 8.D56 波纹管： 522kg 9. 锚具： 144 套10.D=75mm钢管套 121.2kg 11. 钢板： 178.9 kg 12. 钢管： 833 kg 13. 锌铁皮 24.9kg 14. 支座 GYZD=200mm×35mm：72 块15.200mm×200mm×200mm垫块： 34 块16. 焊缝 :14.8m 17. 铸铁管： 256.3kg 18.M15 水泥砂浆： 1.7m3 19.C40 型伸缩体： 14.4m 20.22cmC40混凝土面层： 63m221.18cm 水泥稳定碎石基层： 63m222. 防水层： 332m223.M7.5 浆砌 MU40块石： 350m324.M7.5 浆砌 MU40片石： 169.4m325.M7.5 浆砌 MU30片石： 284.8m326. 水上挖方： 498.5m327. 水下挖基： 805.4m328. 砾石回填： 742.2m3三、编制依据及原则依据该工程施工设计图纸、现场考察情况及招标文件，现行部颁《公路工程施工定额》、《公路桥涵施工技术规范》 、《公路路基施工技术规范》 、《公路工程技术标准》、《公路工程质量检验评定标准》等。遵循招标文件条款的原则，在编制施工组织设计过程中，根据招标文件的规定，做到统...
