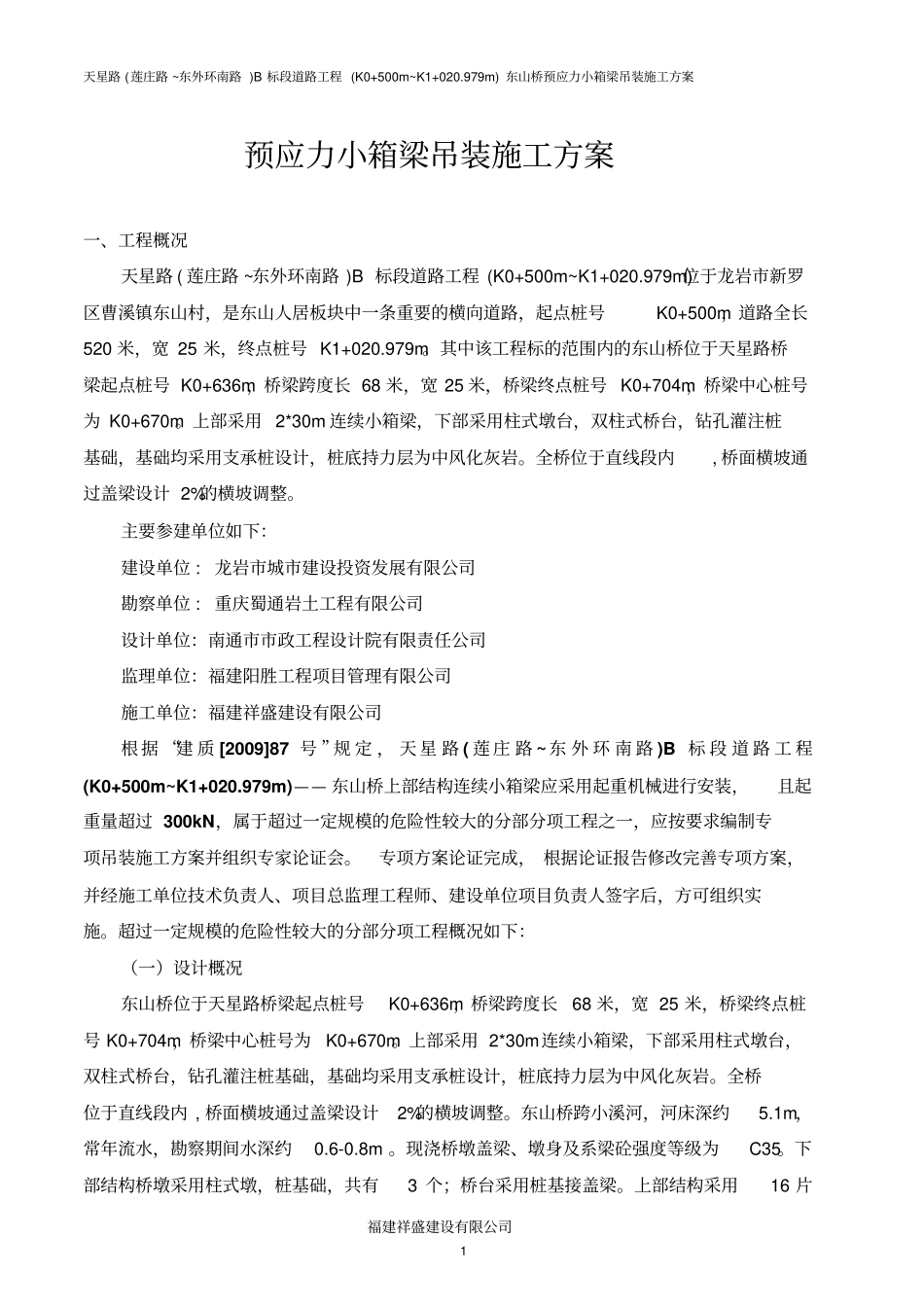

天星路 (莲庄路 ~东外环南路 )B 标段道路工程 (K0+500m~K1+020.979m) 东山桥预应力小箱梁吊装施工方案福建祥盛建设有限公司1 预应力小箱梁吊装施工方案一、工程概况天星路 ( 莲庄路 ~东外环南路 )B 标段道路工程 (K0+500m~K1+020.979m)位于龙岩市新罗区曹溪镇东山村，是东山人居板块中一条重要的横向道路，起点桩号K0+500m，道路全长520 米，宽 25 米，终点桩号 K1+020.979m。其中该工程标的范围内的东山桥位于天星路桥梁起点桩号 K0+636m，桥梁跨度长 68 米，宽 25 米，桥梁终点桩号 K0+704m，桥梁中心桩号为 K0+670m。上部采用 2*30m 连续小箱梁，下部采用柱式墩台，双柱式桥台，钻孔灌注桩基础，基础均采用支承桩设计，桩底持力层为中风化灰岩。全桥位于直线段内, 桥面横坡通过盖梁设计 2%的横坡调整。主要参建单位如下：建设单位 : 龙岩市城市建设投资发展有限公司勘察单位 : 重庆蜀通岩土工程有限公司设计单位：南通市市政工程设计院有限责任公司监理单位：福建阳胜工程项目管理有限公司施工单位：福建祥盛建设有限公司根 据 “建 质 [2009]87 号 ”规 定 ， 天 星 路 ( 莲 庄 路 ~东 外 环 南 路 )B 标 段 道 路 工 程(K0+500m~K1+020.979m)—— 东山桥上部结构连续小箱梁应采用起重机械进行安装，且起重量超过 300kN，属于超过一定规模的危险性较大的分部分项工程之一，应按要求编制专项吊装施工方案并组织专家论证会。专项方案论证完成， 根据论证报告修改完善专项方案，并经施工单位技术负责人、项目总监理工程师、建设单位项目负责人签字后，方可组织实施。超过一定规模的危险性较大的分部分项工程概况如下：（一）设计概况东山桥位于天星路桥梁起点桩号K0+636m，桥梁跨度长68 米，宽 25 米，桥梁终点桩号 K0+704m，桥梁中心桩号为K0+670m。上部采用 2*30m连续小箱梁，下部采用柱式墩台，双柱式桥台，钻孔灌注桩基础，基础均采用支承桩设计，桩底持力层为中风化灰岩。全桥位于直线段内 , 桥面横坡通过盖梁设计2%的横坡调整。东山桥跨小溪河，河床深约5.1m，常年流水，勘察期间水深约0.6-0.8m 。现浇桥墩盖梁、墩身及系梁砼强度等级为C35。下部结构桥墩采用柱式墩，桩基础，共有3 个；桥台采用桩基接盖梁。上部结构采用16 片天星路 (莲庄路 ~东外环南路 )B 标段道路工程 (K0+500m~K1+020.979m) 东山桥预应力小箱梁吊装施工方案福建祥盛建设有限公司2 30...
