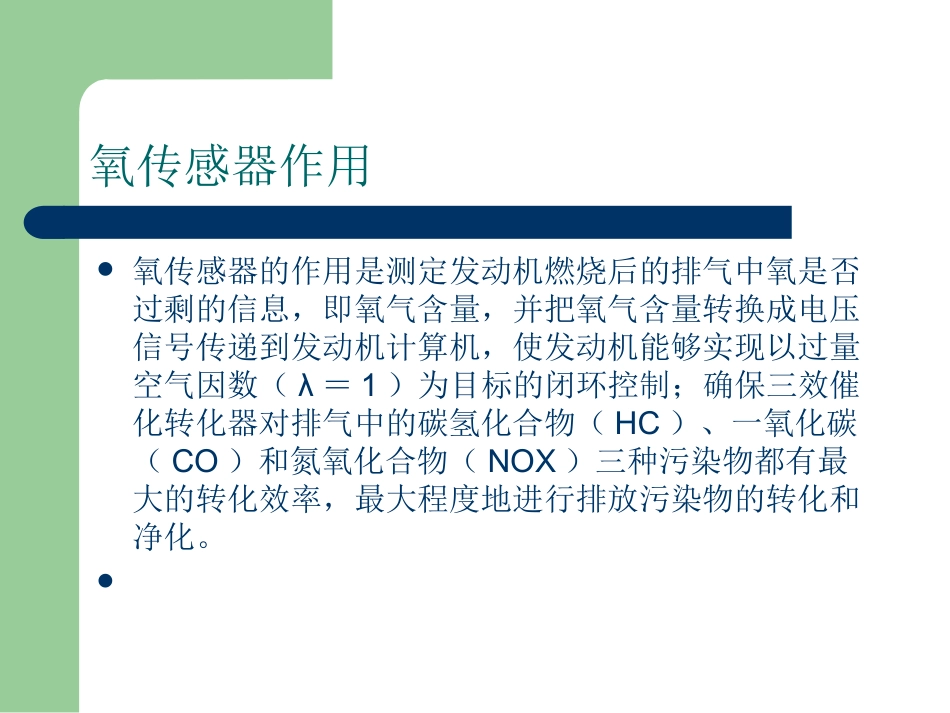

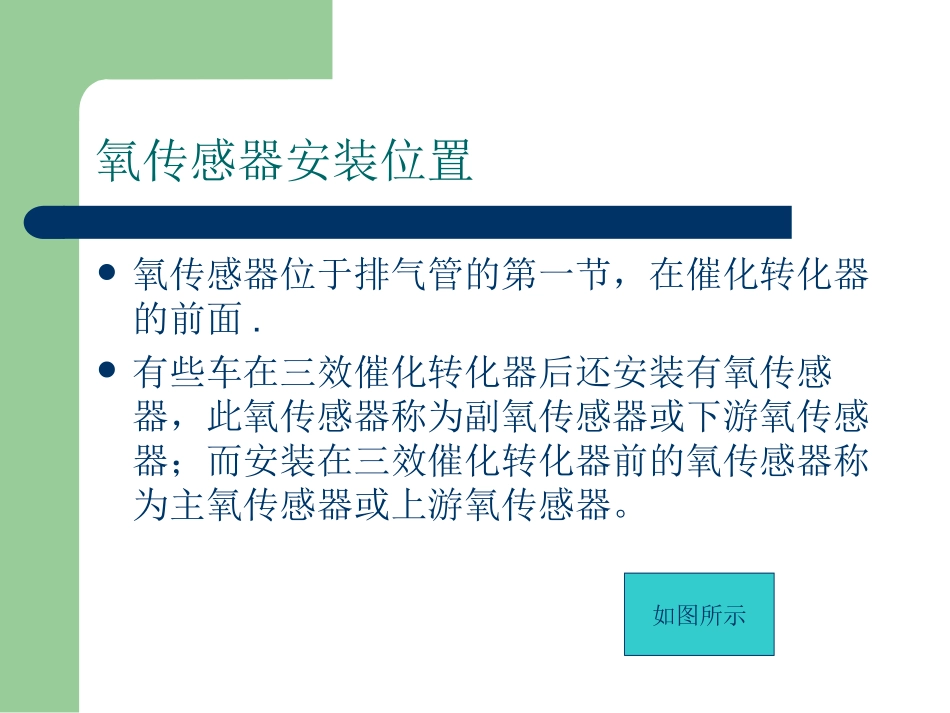

现代汽车技术氧传感器氧传感器作用氧传感器的作用是测定发动机燃烧后的排气中氧是否过剩的信息，即氧气含量，并把氧气含量转换成电压信号传递到发动机计算机，使发动机能够实现以过量空气因数（λ＝1）为目标的闭环控制；确保三效催化转化器对排气中的碳氢化合物（HC）、一氧化碳（CO）和氮氧化合物（NOX）三种污染物都有最大的转化效率，最大程度地进行排放污染物的转化和净化。氧传感器安装位置氧传感器位于排气管的第一节，在催化转化器的前面.有些车在三效催化转化器后还安装有氧传感器，此氧传感器称为副氧传感器或下游氧传感器；而安装在三效催化转化器前的氧传感器称为主氧传感器或上游氧传感器。如图所示安装位置氧传感器分类一、根据传感元件材料：氧传感器有氧化锆和氧化钛型2种，其工作原理不同。目前，市场上的主要的氧传感器都是锆系氧传感器，因为锆系氧传感器寿命较长，也相对稳定。1.二氧化锆型（ZrO2）锆元素工作特性：氧化锆是具有传导氧离子能力的固体电解质，当温度达到300℃，氧化锆材料能够传导氧离子，从氧离子浓的一方向氧离子稀的一方流动，从而产生电压信号。2.二氧化钛型（TiO2）工作原理：尾气中的氧浓度不同，传感器的电阻发生变动。混合气浓的情况下，传感器电阻降低至1000欧姆以下。混合气稀的情况下，传感器电阻升高至20,000欧姆以上。二、根据结构分类1.非加热型氧传感器（1线/2线）：利用发动机燃烧废气的余热进行加热，一般装配在离发动机排气口较近的排气管上。2.加热型氧传感器（3线/4线）：内部设计有加热器，可利用系统供电电压强制使氧传感器加速预热，促使其快速反映，及早实现系统的闭环控制。可以装配在距离发动机排气管远端。三、根据功能或安装位置分类控制用氧传感器：俗称前氧，可单独测量发动机燃烧废气中氧的浓度，生成电压信号反馈给ECU以达到理想空燃比状态，安装在三元催化器的上游位置。（图中1，2为控制用氧传感器）诊断用氧传感器：俗称后氧，安装在三元催化器下游端。控制氧传感器（前氧）因老化，其向ECU输送的电压信号曲线会发生偏移。诊断用氧传感器（后氧）会检测前氧，三元催化器是否仍然处于最佳工作状态。然后ECU就可计算出矫正偏移所需的补偿量。（图中3，4为诊断用氧传感器）三元催化器氧传感器结构氧传感器结构氧传感器工作原理氧化锆(ZrO2)为固态电解质的一种，它有一种特性就是在高温时氧离子易于移动。此型氧传感器将氧化锆烧结成管状，并与内层与外层涂上白金(Pt)，这就是氧化触媒的作用，当氧离子移动时即会产生电动势，而电动势的大小是依氧化锆两侧的白金所接触到的氧而定，最外层则覆盖一层保护壳。氧传感器工作原理内层白金面所大气接触，所以氧气浓度高，外层白金与排气接触，氧气浓度低。当混合比较高时，排放的废气所含的氧相对地减少，因此氧化锆两侧的白金所接触到的氧气高低落差大，所产生的电动势也相对高(将近1V)；当混合比稀时，燃烧完所多余的氧气较多，氧化锆两侧的白金层的氧气落差小，因此所产生的电动势低(将近0V)。氧传感器工作原理引擎控制计算机由此电压讯号即可侦测到当时混合比的状况。然而氧传感器须在高温才能发挥正常用作(400~900)℃℃，因此当引擎刚开始发动时，氧传感器尚未开始作用，须等到达到其作工温度才开始有电动势的产生，所以之后的氧传感器皆改良成加热型，如前图所示，也就是利用陶瓷加热器来使得传感器能也迅速地达到正常的作工状态，因此目前的车型几乎可以在引擎发动30秒后，氧传感器即可供给计算机正确的讯号，有些车型甚至可以达到更低的时间。NTK常见外形：德尔福（DELPHI）常见外形：电装（DENSO）常见外形：博世常见外形：全球几大主要知名氧传感器产家：1、德国：博世（BOSCH）2、日本：NGK-NTK3、美国：德尔福（Delphi）4、日本：电装（Denso）氧传感器的检测前氧传感器的检测后氧传感器的检测
