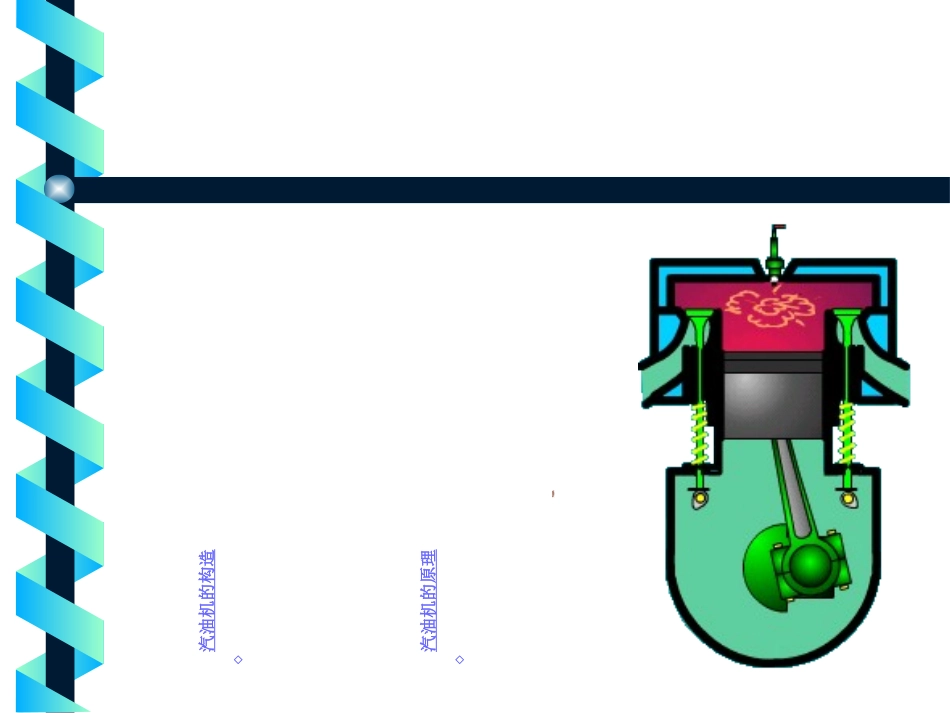

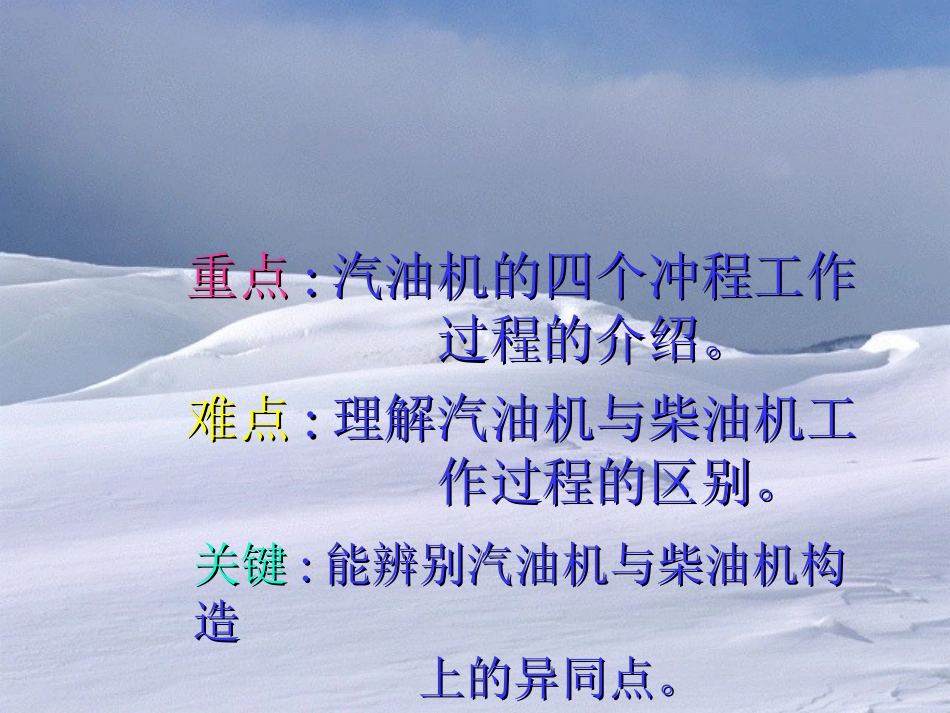

授课内容授课内容::内燃机内燃机重点重点::汽油机的四个冲程工作汽油机的四个冲程工作过程的介绍。过程的介绍。难点难点::理解汽油机与柴油机工理解汽油机与柴油机工作过程的区别。作过程的区别。关键关键::能辨别汽油机与柴油机构能辨别汽油机与柴油机构造造上的异同点。上的异同点。汽油机汽油机◇汽油机的构造◇汽油机的原理3、汽油机的构造火花塞气缸进气门活塞连杆排气门曲轴4、汽油机工作原理吸气冲程压缩冲程做功冲程排气冲程返回吸气冲程汽油和空气进气门打开，排气门关闭。活塞由上端向下端运动，汽油和空气组成的燃料混合物从进气门吸入气缸。压缩冲程进气门和排气门都关闭，活塞向上运动，燃料混合物被压缩，压强增大，温度升高。做功冲程在压缩冲程末尾，火花塞产生电火花，使燃料猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。排气冲程燃烧后的废气进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。柴油机的构造喷油嘴进气门活塞连杆排气门气缸曲轴吸气冲程空气进气门打开，排气门关闭。活塞由上端向下端运动，将空气吸进气缸。压缩冲程进气门和排气门都关闭，活塞向上运动，活塞把空气压缩得很小，空气的压强更大，温度更高。在压缩冲程末，缸内空气温度已超过柴油的着火点。做功冲程在压缩冲程末，从喷油嘴喷出的雾状柴油遇到热空气立即猛烈燃烧，产生高温高压的燃气，推动活塞向下运动，并通过连杆带动曲轴转动。排气冲程燃烧后的废气进气门关闭，排气门打开，活塞向上运动，把废气排出气缸。2.内燃机的启动内燃机不能自行启动。开始运转时，要靠外力使飞轮和曲轴转动起来，由曲轴通过连杆带动活塞运动，以后内燃机才能自己工作。3.内燃机的应用汽油机比较轻巧，常用在汽车、飞机和小型农业机械上面。(1)汽油机的应用(2)柴油机的应用柴油比较便宜，但柴油机比较笨重，主要用在载重汽车、拖拉机、坦克上面。想想议议：汽油机和柴油机的工作过程有什么相同点?有什么不同点？汽油机和柴油机的异同点比较1．基本构造和主要部件的作用相似。2．每个工件循环都经历四个冲程：吸气冲程、压缩冲程、做功冲程、排气冲程。3．四个冲程中，只有做功冲程对外做功，其余三个冲程靠飞轮惯性完成。4．一个工作冲程中，活塞往复两次，飞轮转动两周，做功一次。相同点相同点不同点相同点不同点不同点1．构造不同：汽油机气缸顶有火花塞，而柴油机气缸顶部有喷油嘴。2．燃料不同：汽油机的燃料是汽油，而柴油机的燃料是柴油。3．吸气不同：汽油机吸进汽油和空气的混合气体，柴油机只吸进空气。4．点火不同：汽油机属点燃式点火，柴油机属压燃式点火。
