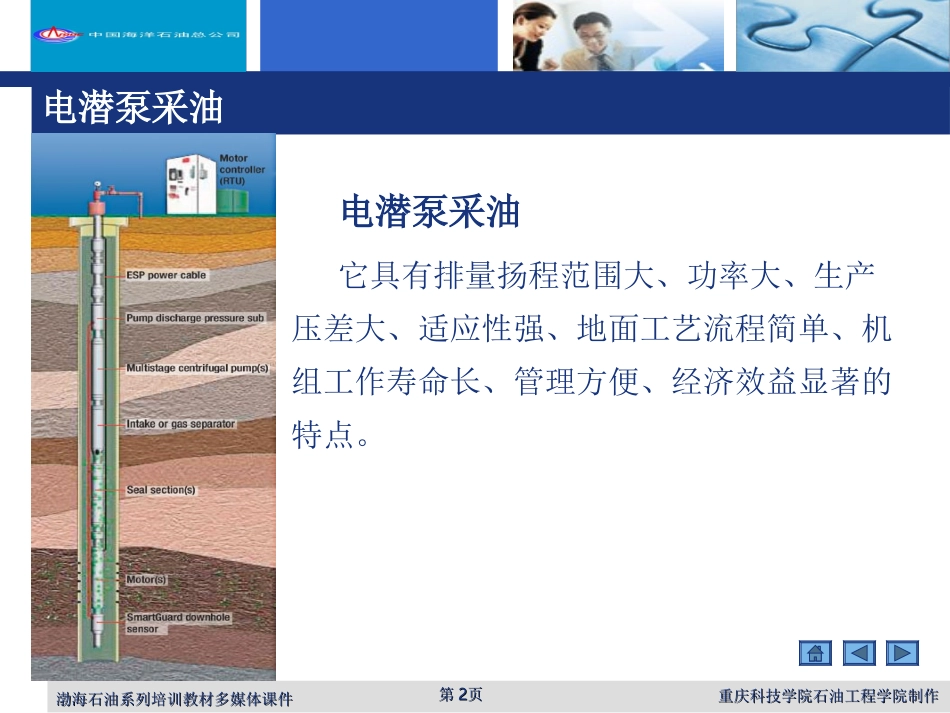

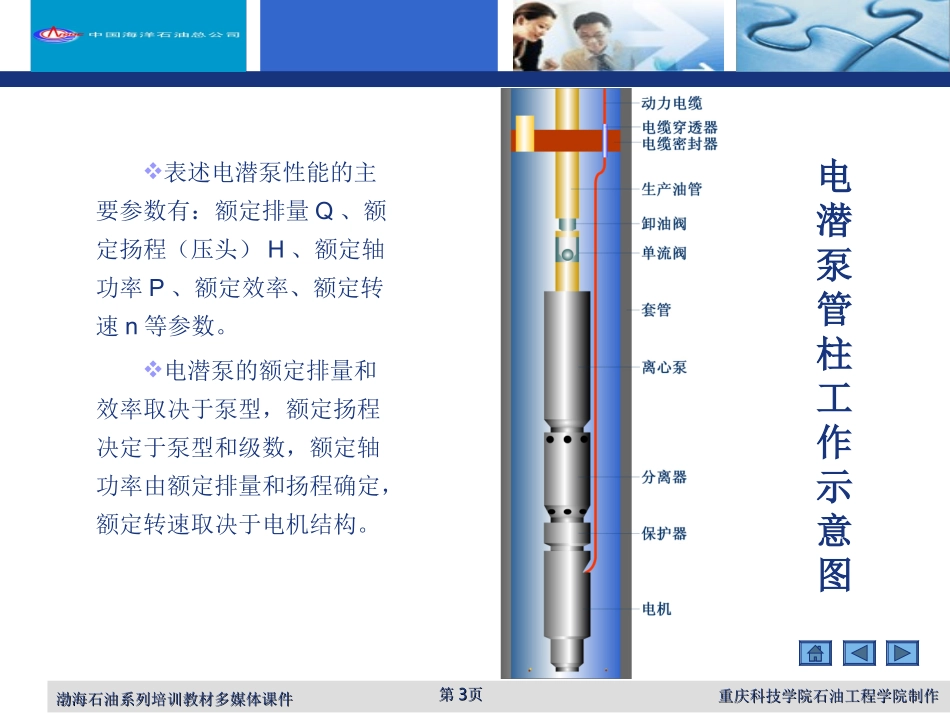

潜油电泵采油技术潜油电泵采油技术重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第22页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件电潜泵采油它具有排量扬程范围大、功率大、生产压差大、适应性强、地面工艺流程简单、机组工作寿命长、管理方便、经济效益显著的特点。电潜泵采油重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第33页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件电潜泵管柱工作示意图表述电潜泵性能的主要参数有：额定排量Q、额定扬程（压头）H、额定轴功率P、额定效率、额定转速n等参数。电潜泵的额定排量和效率取决于泵型，额定扬程决定于泵型和级数，额定轴功率由额定排量和扬程确定，额定转速取决于电机结构。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第44页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件潜油电泵工作原理潜油电泵采油原理是潜油电泵机组下入油井内一定深度，在一定的沉没压力下，电动机带动离心泵高速旋转；与此同时，井内油流经过分离器分离出部分游离的气体后，进入多级离心泵，油流在多级离心泵多级增压形成足够的压头，并被举升至地面。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第55页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件一、潜油电泵的结构组成潜油电泵系统由三部分组成：潜油电泵机组、地面电气设备和动力电缆。潜油电泵的全称为沉没式潜油电动离心泵，简称潜油电泵或电潜泵，英语中简称ESP（即ELECTRICALSUBMERSIBLEPUMP的缩写），它是一种无杆式抽油泵，主要由电动机、保护器、分离器、和离心泵四个部件组成。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第66页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件潜油电泵组成电潜泵井下系统主要由电机、潜油泵、保护器、分离器、测压装置（PSI／PHD）、动力电缆、单流阀、泄油阀、扶正器等组成。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第77页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件1．电机电潜泵电机又叫潜油电机，它是电潜泵机组的原动机，一般位于最下端。它是三相鼠笼异步电机，把电能转变成机械能。它与普通电机相比，具有以下特点：机身细长，一般直径160mm以下，长度5～10m，；转轴为空心，便于循环冷却电机；启动转矩大，0.3s即可达到额定转速；电机内腔充满电机油以隔绝井液和便于散热；有专门的井液与电机油的隔离密封装置——保护器。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第88页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件电机系统组成及作用潜油电机为立式悬挂结构，主要由定子、转子、止推轴承、扶正轴承、电机头、下接头等组成。潜油电机为密闭式，腔内充满高纯度、高介电强度的矿物油，它在电机内起润滑、绝缘和传递热量的作用。1）定子定子的功能是产生旋转磁场，将电能转变成磁能，主要包括定子铁芯、黄铜夹段和定子绕组等。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第99页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件潜油电机的结构图重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第1010页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件潜油电机结构示意图1-止推轴承2-轴3-电缆头4-引线5-定子6-转子7-扶正轴承8-壳体重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第1111页页渤海石油系列培训教材多媒体课件渤海石油系列培训教材多媒体课件潜油电机-循环冷却系统4）循环冷却系统潜油电机冷却系统由润滑叶轮、滤网、定子油道、油孔和空心电机轴及电机油等组成，带走电机定子和转子在交流和涡流作用下产生的热量，达到冷却电机和保护绝缘材料的作用，延长电机寿命。重庆科技学院石油工程学院制作重庆科技学院石油工程学院制作第第1212页页渤海石油...
