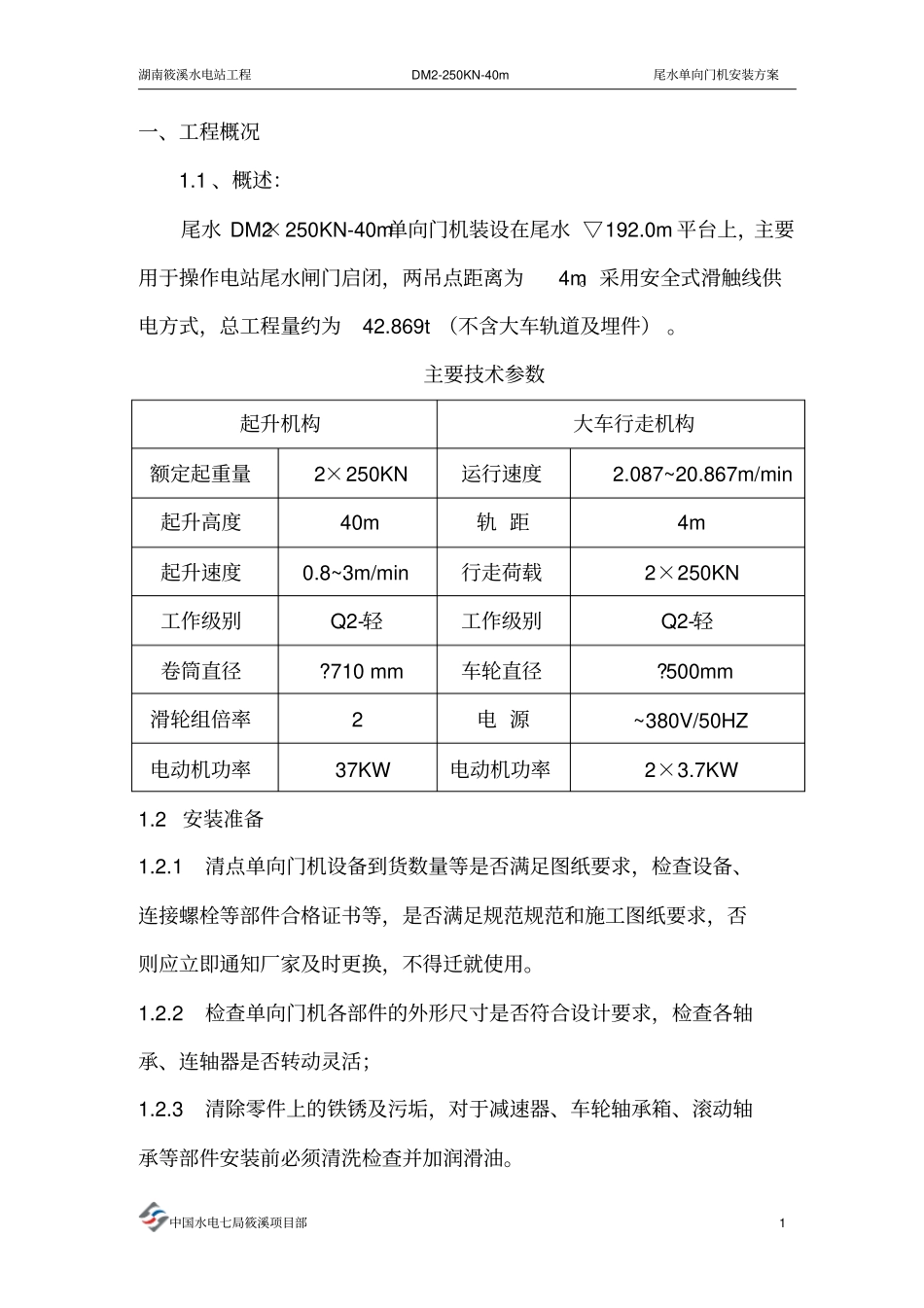

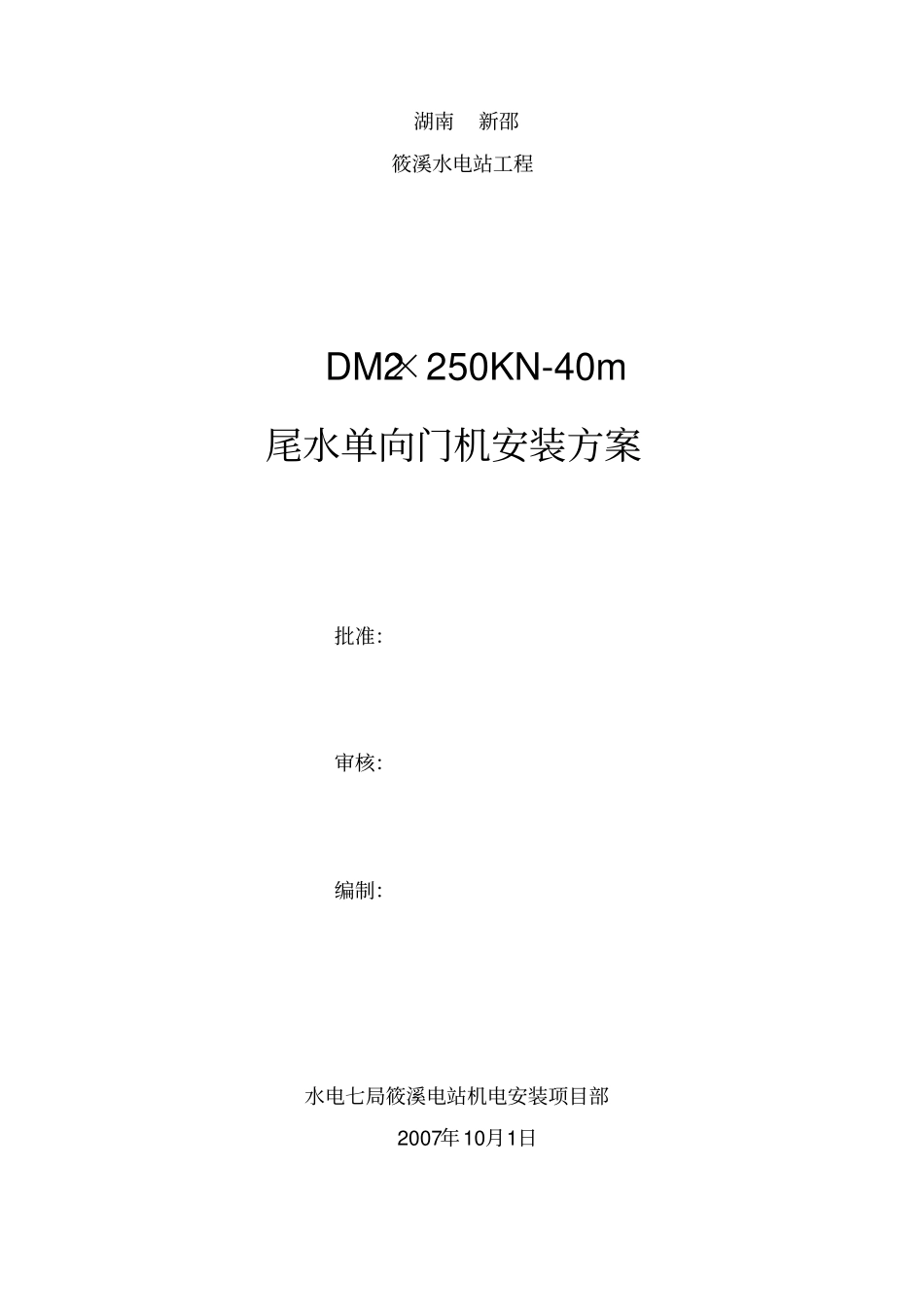

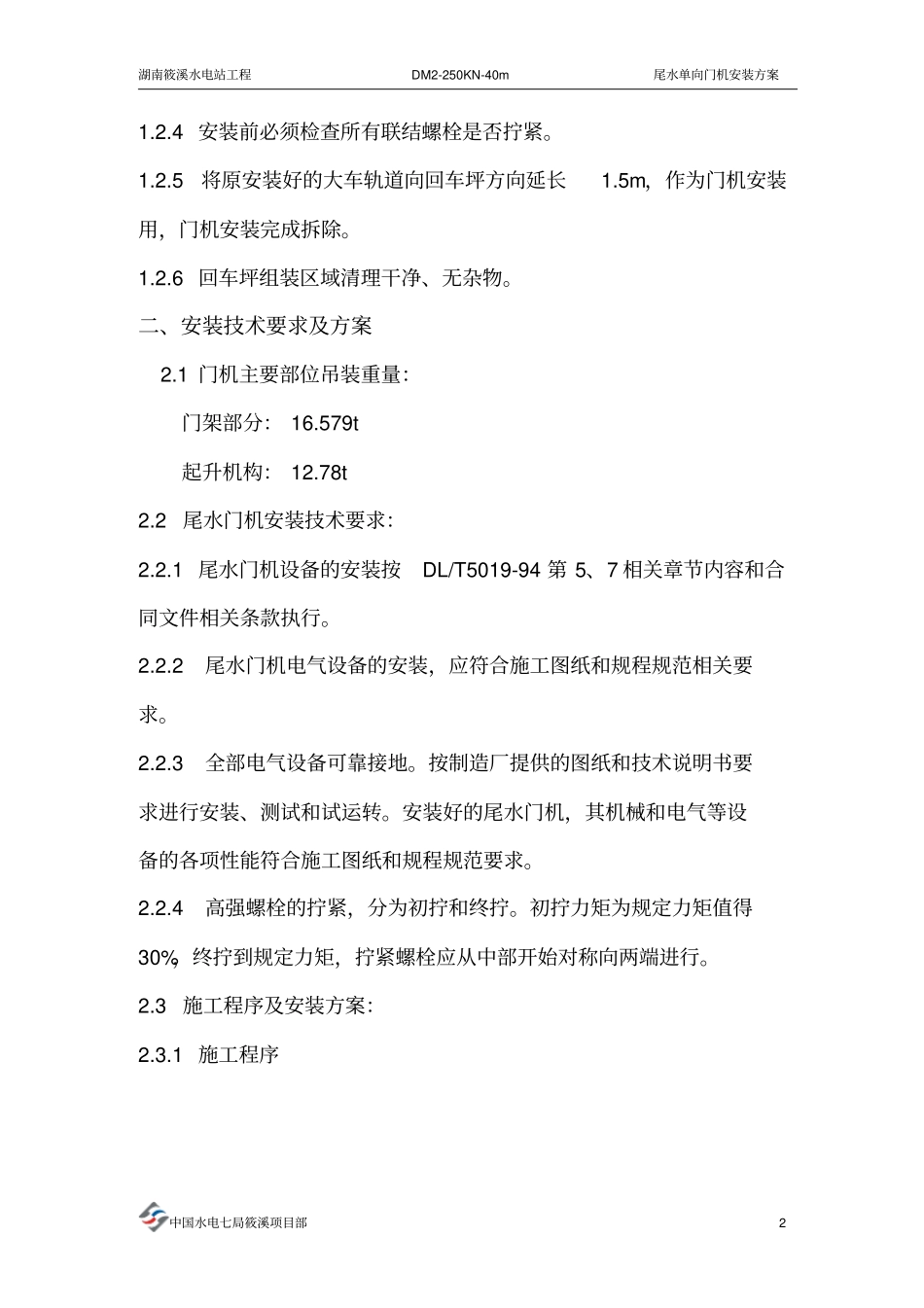

湖南新邵筱溪水电站工程DM2×250KN-40m 尾水单向门机安装方案批准：审核：编制：水电七局筱溪电站机电安装项目部2007年10月1日湖南筱溪水电站工程 DM2-250KN-40m尾水单向门机安装方案中国水电七局筱溪项目部1一、工程概况1.1 、概述：尾水 DM2×250KN-40m单向门机装设在尾水 ▽192.0m 平台上，主要用于操作电站尾水闸门启闭，两吊点距离为4m。采用安全式滑触线供电方式，总工程量约为42.869t （不含大车轨道及埋件） 。主要技术参数起升机构大车行走机构额定起重量2×250KN 运行速度2.087~20.867m/min 起升高度40m 轨 距4m 起升速度0.8~3m/min 行走荷载2×250KN 工作级别Q2-轻工作级别Q2-轻卷筒直径?710 mm 车轮直径?500mm 滑轮组倍率2 电 源~380V/50HZ 电动机功率37KW 电动机功率2×3.7KW 1.2 安装准备1.2.1 清点单向门机设备到货数量等是否满足图纸要求，检查设备、连接螺栓等部件合格证书等，是否满足规范规范和施工图纸要求，否则应立即通知厂家及时更换，不得迁就使用。1.2.2 检查单向门机各部件的外形尺寸是否符合设计要求，检查各轴承、连轴器是否转动灵活；1.2.3清除零件上的铁锈及污垢，对于减速器、车轮轴承箱、滚动轴承等部件安装前必须清洗检查并加润滑油。湖南筱溪水电站工程 DM2-250KN-40m尾水单向门机安装方案中国水电七局筱溪项目部21.2.4 安装前必须检查所有联结螺栓是否拧紧。1.2.5将原安装好的大车轨道向回车坪方向延长1.5m，作为门机安装用，门机安装完成拆除。1.2.6 回车坪组装区域清理干净、无杂物。二、安装技术要求及方案2.1 门机主要部位吊装重量：门架部分： 16.579t 起升机构： 12.78t 2.2 尾水门机安装技术要求：2.2.1 尾水门机设备的安装按DL/T5019-94 第 5、7 相关章节内容和合同文件相关条款执行。2.2.2尾水门机电气设备的安装，应符合施工图纸和规程规范相关要求。2.2.3全部电气设备可靠接地。按制造厂提供的图纸和技术说明书要求进行安装、测试和试运转。安装好的尾水门机，其机械和电气等设备的各项性能符合施工图纸和规程规范要求。2.2.4高强螺栓的拧紧，分为初拧和终拧。初拧力矩为规定力矩值得30%，终拧到规定力矩，拧紧螺栓应从中部开始对称向两端进行。2.3 施工程序及安装方案：2.3.1 施工程序湖南筱溪水电站工程 DM2-250KN-40m尾水单向门机安装方案中国水电七局筱溪项目部3尾水门机施工程序见下图。临时轨道安装部件检查、组装电气部件检查、试验运输大车行走...
