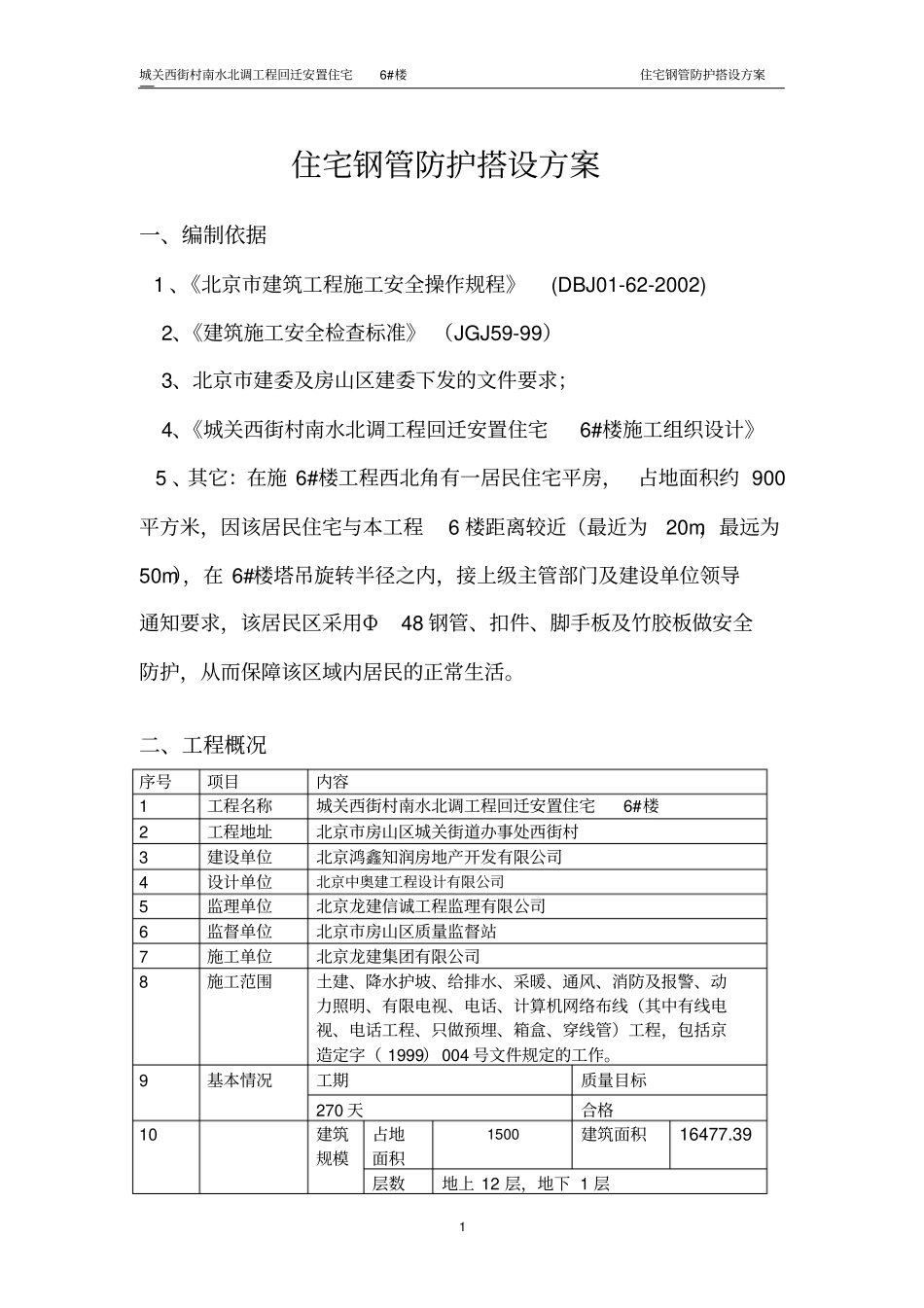

城关西街村南水北调工程回迁安置住宅6#楼住宅钢管防护搭设方案1 住宅钢管防护搭设方案一、编制依据 1 、《北京市建筑工程施工安全操作规程》(DBJ01-62-2002)2、《建筑施工安全检查标准》 （JGJ59-99）3、北京市建委及房山区建委下发的文件要求；4、《城关西街村南水北调工程回迁安置住宅6#楼施工组织设计》 5 、其它：在施 6#楼工程西北角有一居民住宅平房， 占地面积约 900平方米，因该居民住宅与本工程6 楼距离较近（最近为20m，最远为50m），在 6#楼塔吊旋转半径之内，接上级主管部门及建设单位领导通知要求，该居民区采用Φ48 钢管、扣件、脚手板及竹胶板做安全防护，从而保障该区域内居民的正常生活。二、工程概况序号项目内容1 工程名称城关西街村南水北调工程回迁安置住宅6#楼2 工程地址北京市房山区城关街道办事处西街村3 建设单位北京鸿鑫知润房地产开发有限公司4 设计单位北京中奥建工程设计有限公司5 监理单位北京龙建信诚工程监理有限公司6 监督单位北京市房山区质量监督站7 施工单位北京龙建集团有限公司8 施工范围土建、降水护坡、给排水、采暖、通风、消防及报警、动力照明、有限电视、电话、计算机网络布线（其中有线电视、电话工程、只做预埋、箱盒、穿线管）工程，包括京造定字（ 1999） 004 号文件规定的工作。9 基本情况工期质量目标270 天合格10 建筑规模占地面积1500建筑面积16477.39层数地上 12 层，地下 1 层城关西街村南水北调工程回迁安置住宅6#楼住宅钢管防护搭设方案2 工程概况建筑檐高33.6m 标高±0.000 54.6m 基底-4.45/-5.15m 建筑功能住宅楼结构类型剪力墙基础形式筏板基础三、设计概况因该居民住宅房为一层平房，屋面最高点为4m，所以防护总设计高度为 6 米。该居民大门进口及停车处采用双立管，立杆的纵距b=1.20 米，立杆的横距 L=4 米，立杆的高距 h=2.0 米。平房防护采用单立管防护，立杆的纵距b=1.2m，立杆的横距 L 按平房进深计算。1、构造要求1.1 基础构造立杆不直接埋于土中，而是在整平夯实的地表面，垫以厚度不小于50mm的垫木或垫板，然后于垫木（或垫板）上加设钢管底座再立立杆。垫木宜采用长 4M，宽大于 200mm，厚 50-60mm的木板，并垂直或者平行于墙面放置。1.2 立杆采用双立杆及单立杆相结合。1.3 纵向水平杆（1）纵向水平杆设于横向水平杆之下，在立杆的内侧，并用直角扣件与立杆扣紧。城关西街村南水北调工程回迁安置住宅6#楼住宅钢管防护搭...
