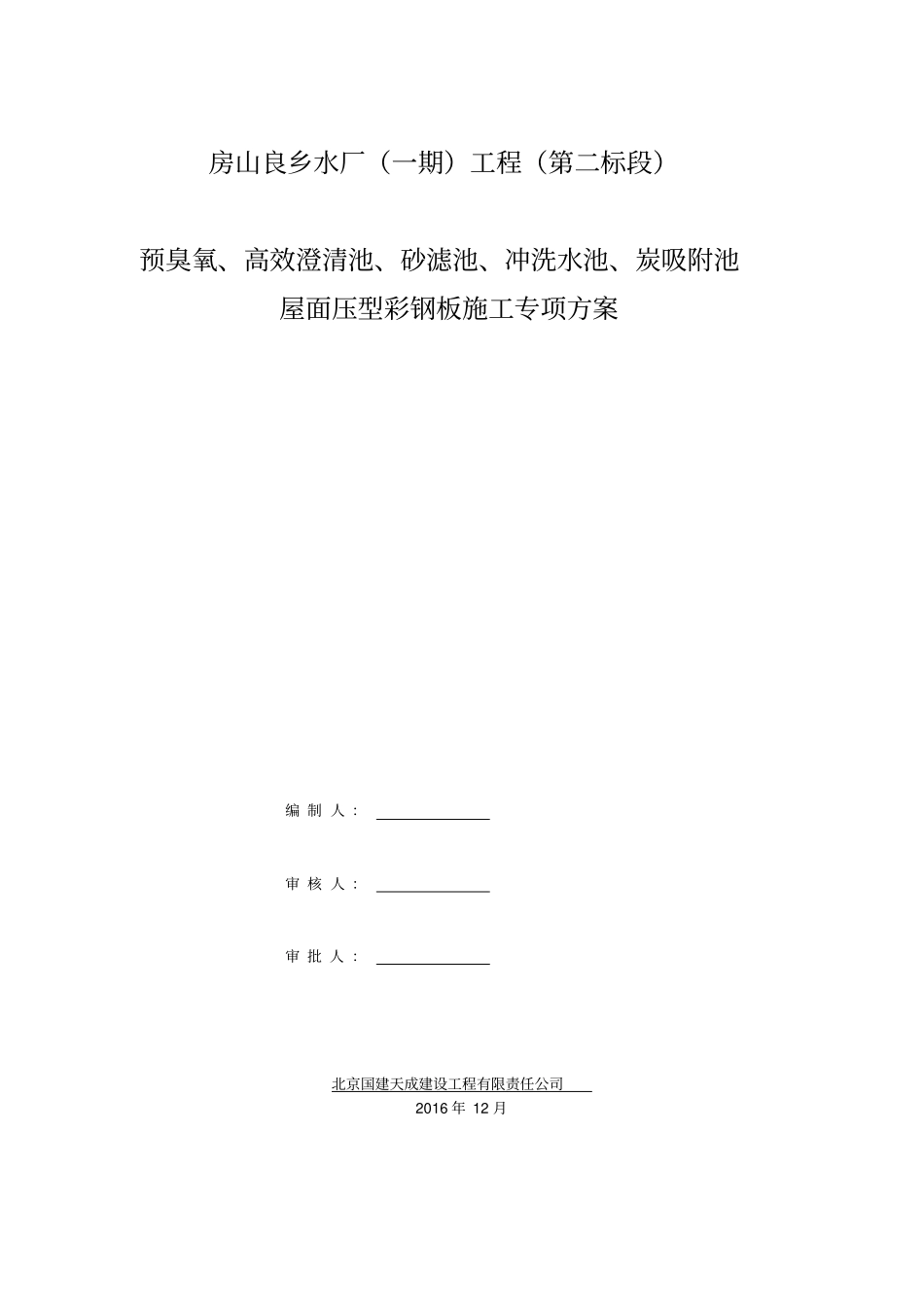

房山良乡水厂（一期）工程（第二标段）预臭氧、高效澄清池、砂滤池、冲洗水池、炭吸附池屋面压型彩钢板施工专项方案编 制 人 ：审 核 人 ：审 批 人 ：北京国建天成建设工程有限责任公司2016 年 12 月目录第一章工程概况 ......................................... 1 第二章编制说明 ......................................... 4 第三章屋面压型钢板施工方法............................. 5 一、屋面压型钢板施工方法.............................. 5 二、 施工部署 ......................................... 7 第四章安全、文明施工控制措施.......................... 17 第一章工程概况一、工程概况1.1. 工程概况（1）概况总述：北京市南水北调配套工程、房山良乡水厂（一期）网架工程位于北京市房山区良乡。1.2. 网架施工概况（1）网架施工面积：本工程钢网架采用正放四角锥螺栓球节点钢网架结构形式，四面框架柱支撑网架上弦支撑，网架矢高2000mm，工程由三个单体组成，共投影面积2262+1804+1822m2, ，螺栓球和套筒采用 45号钢，杆件、支座、支托、封板、锥头采用Q235B钢材，高强螺栓采用 40Cr 钢材，高强螺栓质量为 10.9S，网架安装所用顶丝为40Cr 钢材。炭吸附池网架屋面工程预臭氧高效澄清池网架屋面工程砂滤池、后臭氧接触池、冲洗水池网架屋面工程（2）网架结构概况：预臭氧高效澄清池、碳吸附池、砂滤池、后臭氧池、冲洗水池网架钢结构建筑结构安全等级为二级。结构设计使用年限： 50年。本工程抗震设防类别为丙类。网架为正放四角锥螺栓球网架结构。网架采取结构找坡，单坡。网架钢管采用高频焊管或无缝钢管, 材质为Q235B。网架螺栓球采用45号钢锻件。封板锥头：选用Q235B钢，钢管直径大于等于75时采用锥头。无纹螺母：螺栓M<36采用 Q235B锻件,M>=36采用45号钢，高强螺栓 . 顶丝： 40Cr 钢, 等级为 10。9s( ＜M39);9.8s( ≥M39)并符合 GB/T16939的标准。除锈 : 制作前钢构件表面应进行喷沙防锈处理, 除锈质量达到国标 GB8923中 S 2.5 级标准。涂装 :1. 网架和彩钢板防腐防护层由底层、增强层、耐候层组成。 先在钢结构表面均匀喷涂一层环氧富锌油漆作为底层，然后中间层环氧富锌中间漆作为增强层，最后再均匀喷涂一层环氧富锌面漆作为耐候层。 固化后的防护层总厚度不宜小于150μ 。质量标准： 满足设计文件要求， 符合现行国家及地方工程建设相关标准、规范，质...
