屋面干挂施工方案VIP免费

屋面干挂施工方案_第1页
1/19
屋面干挂施工方案_第2页
2/19
屋面干挂施工方案_第3页
3/19

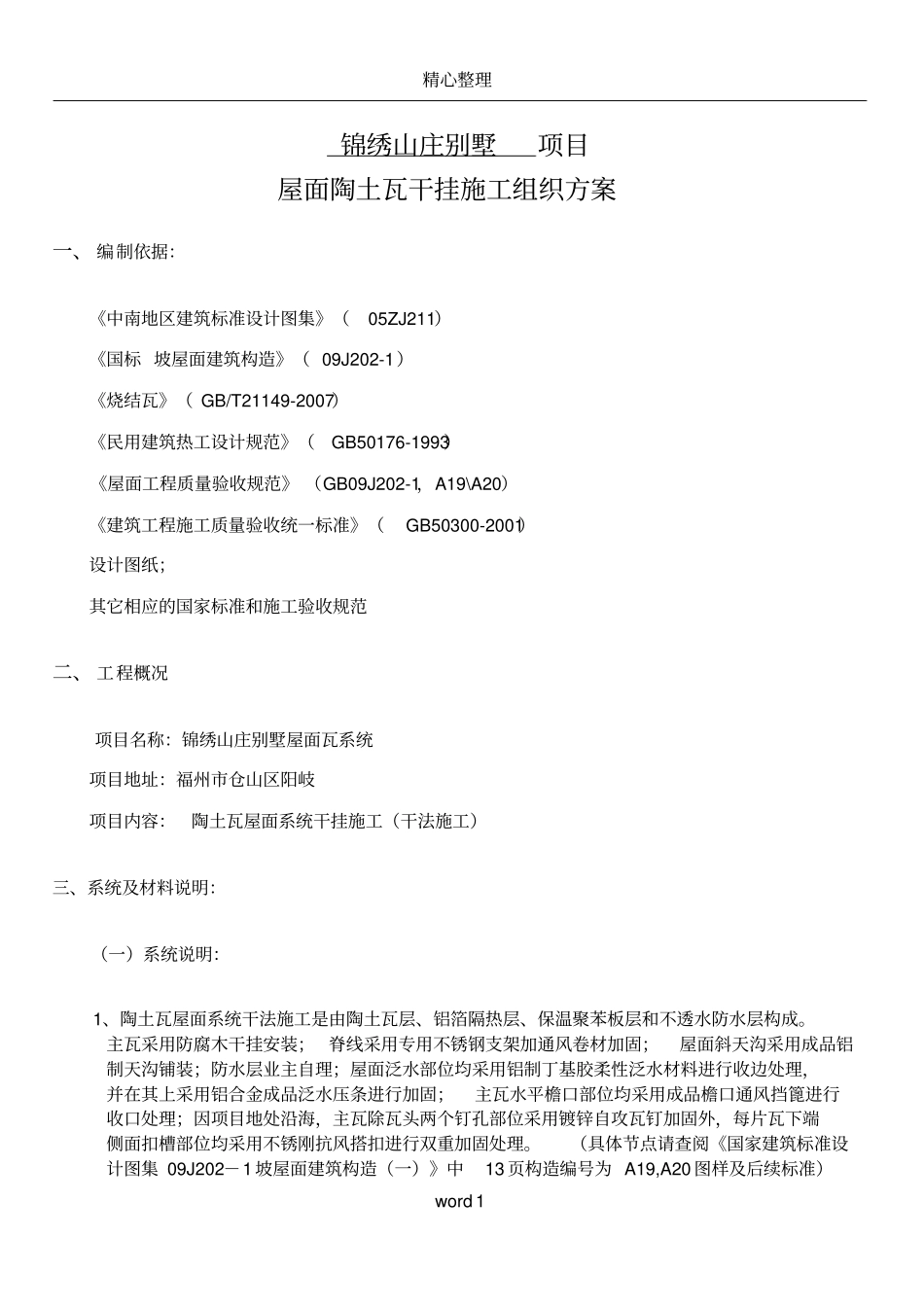

精心整理word 1锦绣山庄别墅项目屋面陶土瓦干挂施工组织方案一、 编制依据:《中南地区建筑标准设计图集》(05ZJ211)《国标 坡屋面建筑构造》( 09J202-1)《烧结瓦》( GB/T21149-2007)《民用建筑热工设计规范》(GB50176-1993)《屋面工程质量验收规范》 (GB09J202-1,A19\A20)《建筑工程施工质量验收统一标准》(GB50300-2001)设计图纸;其它相应的国家标准和施工验收规范二、 工程概况项目名称:锦绣山庄别墅屋面瓦系统项目地址:福州市仓山区阳岐项目内容:陶土瓦屋面系统干挂施工(干法施工)三、系统及材料说明:(一)系统说明:1、陶土瓦屋面系统干法施工是由陶土瓦层、铝箔隔热层、保温聚苯板层和不透水防水层构成。主瓦采用防腐木干挂安装; 脊线采用专用不锈钢支架加通风卷材加固;屋面斜天沟采用成品铝制天沟铺装;防水层业主自理;屋面泛水部位均采用铝制丁基胶柔性泛水材料进行收边处理,并在其上采用铝合金成品泛水压条进行加固;主瓦水平檐口部位均采用成品檐口通风挡篦进行收口处理;因项目地处沿海,主瓦除瓦头两个钉孔部位采用镀锌自攻瓦钉加固外,每片瓦下端侧面扣槽部位均采用不锈刚抗风搭扣进行双重加固处理。(具体节点请查阅《国家建筑标准设计图集 09J202-1 坡屋面建筑构造(一)》中13 页构造编号为 A19,A20 图样及后续标准)精心整理word 22、构造示意图如下:(说明:细石砼保护层可取消。)(二)主要材料说明:1、屋面瓦:采用广东“特伦特”品牌陶土瓦中的罗曼尼系列;该款瓦型为目前国内生产可达到欧洲进口高端瓦品质的陶土瓦产品,2014 年引进意大利生产线生产。2、木挂瓦条 30*40、顺水条 30*40:采用北美南方松成品防腐木;3、铝箔复合隔热层采用双面铝箔卷材,同时具备防水功能;4、保温板采用 30mm厚挤塑板,防火等级为B2 级;5、防水卷材要求采用1.5mm厚以上自粘防水卷材,表层为进口材质交叉层压膜防水层,改性沥青层具有钉孔自闭防水功能;精心整理word 36、柔性泛水为铝质面层,丁基胶底层柔性泛水卷材;7、其余干挂用扣件等均为SU304不锈钢材质。四、施工部署:1、施工准备: 成立屋面工程项目组,指定项目组长为工程负责人,负责本工程施工总包单位协调配合。2、劳动力组织本工程单个班组总施工人数为8 人,可协调多个施工班组同步进行施工,包括材料运输、测量弹线、搬运、挂瓦、切割、铺设、固定、安装(有些工种可兼职)。班组初步劳动力安排如下:序号工种数量单位初...
