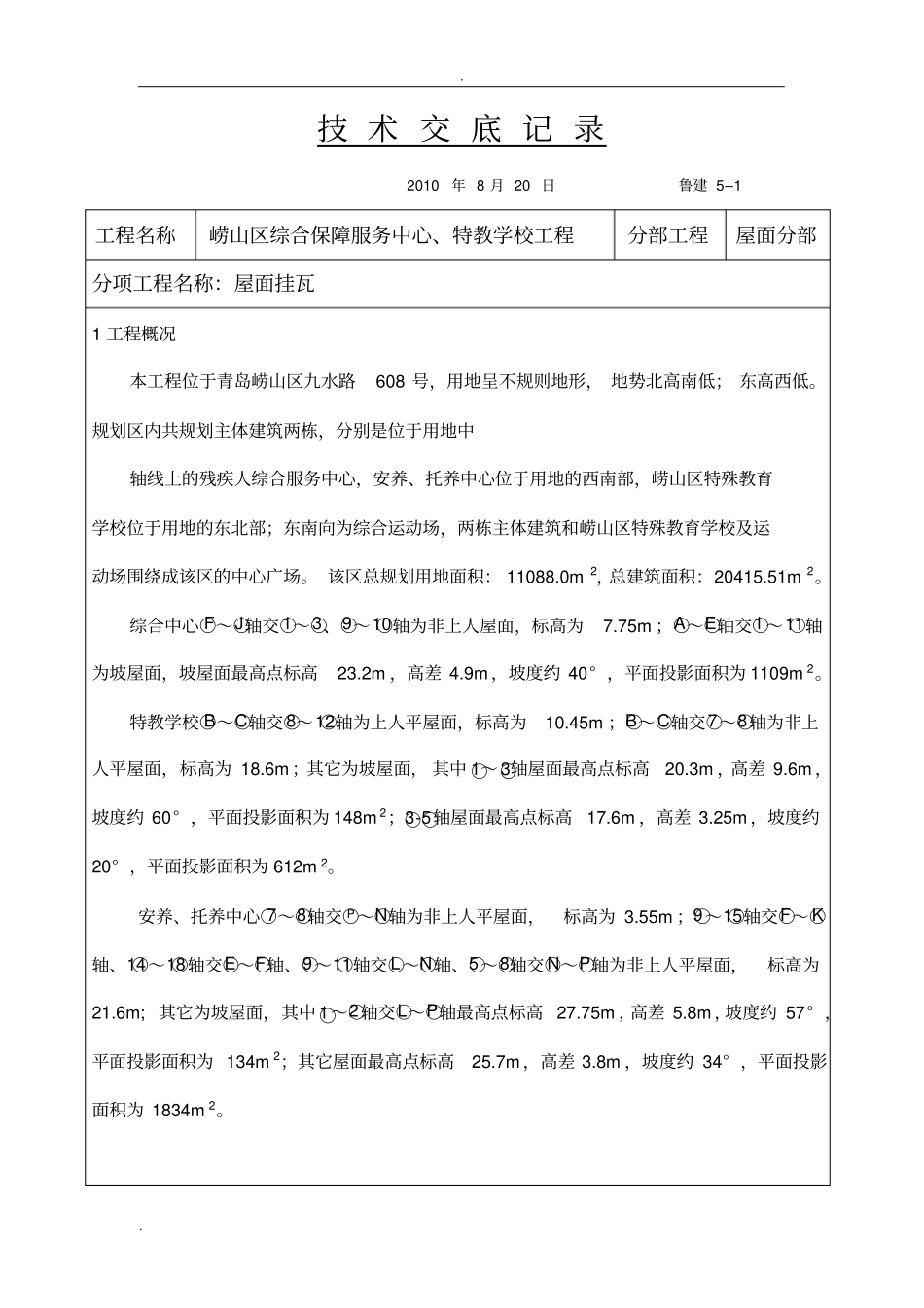

. . 技 术 交 底 记 录2010 年 8 月 20 日鲁建 5--1 工程名称崂山区综合保障服务中心、特教学校工程分部工程屋面分部分项工程名称：屋面挂瓦1 工程概况本工程位于青岛崂山区九水路608 号，用地呈不规则地形， 地势北高南低； 东高西低。规划区内共规划主体建筑两栋，分别是位于用地中轴线上的残疾人综合服务中心，安养、托养中心位于用地的西南部，崂山区特殊教育学校位于用地的东北部；东南向为综合运动场，两栋主体建筑和崂山区特殊教育学校及运动场围绕成该区的中心广场。 该区总规划用地面积： 11088.0m 2，总建筑面积：20415.51m 2。综合中心○F～○J轴交○1～○3、○9～ ○10轴为非上人屋面，标高为7.75m ；○A～○E轴交○1～ ○11轴为坡屋面，坡屋面最高点标高23.2m ，高差 4.9m ，坡度约 40° ，平面投影面积为 1109m 2。特教学校○B～○C轴交○8～ ○12轴为上人平屋面，标高为10.45m ；○B～○C轴交○7～○8轴为非上人平屋面，标高为 18.6m ；其它为坡屋面， 其中 ○1～○3轴屋面最高点标高20.3m ，高差 9.6m ，坡度约 60° ，平面投影面积为 148m 2；○3-○5轴屋面最高点标高17.6m ，高差 3.25m ，坡度约20° ，平面投影面积为 612m 2。安养、托养中心○7～○8轴交○P～○N轴为非上人平屋面，标高为 3.55m ；○9～ ○15轴交○F～○K轴、 ○14～ ○18轴交○E～○F轴、○9～ ○11轴交○L～○N轴、○5～○8轴交○N～○P轴为非上人平屋面，标高为21.6m; 其它为坡屋面，其中 ○1～○2轴交○L～○P轴最高点标高 27.75m ，高差 5.8m ，坡度约 57° ，平面投影面积为 134m 2；其它屋面最高点标高25.7m ，高差 3.8m ，坡度约 34° ，平面投影面积为 1834m 2。. . 2 设计要求2.1 特教学校屋面做法2.1.1 坡屋面（ 1）钢筋砼屋面板，板内在檐口和屋脊部位预埋?10 锚筋各一道，钢筋间距为1500mm ，57° 、60° 坡屋面在檐口和屋脊之间预埋 ?10 锚筋，钢筋排距为3000mm ，钢筋间距为 3000mm ，每排平行于屋脊方向设置。（2）素水泥浆一道（3）20mm 厚 1:3 水泥砂浆找平（4）刷基层处理剂一道（5）防水层（ 1.5mm 合成高分子 JS 复合防水涂料）（6）聚合物砂浆粘贴保温层（65mm 挤塑聚苯板）（7）35mmC20 细石砼找平层，内配?4 双向间距 150mm 钢筋网与预埋 ?10 锚筋绑扎。（8）15mm （最薄处） 1：1 水泥砂浆粘贴水泥平瓦（红色）2.1.2 ...
