屋面钢结构施工方案VIP免费

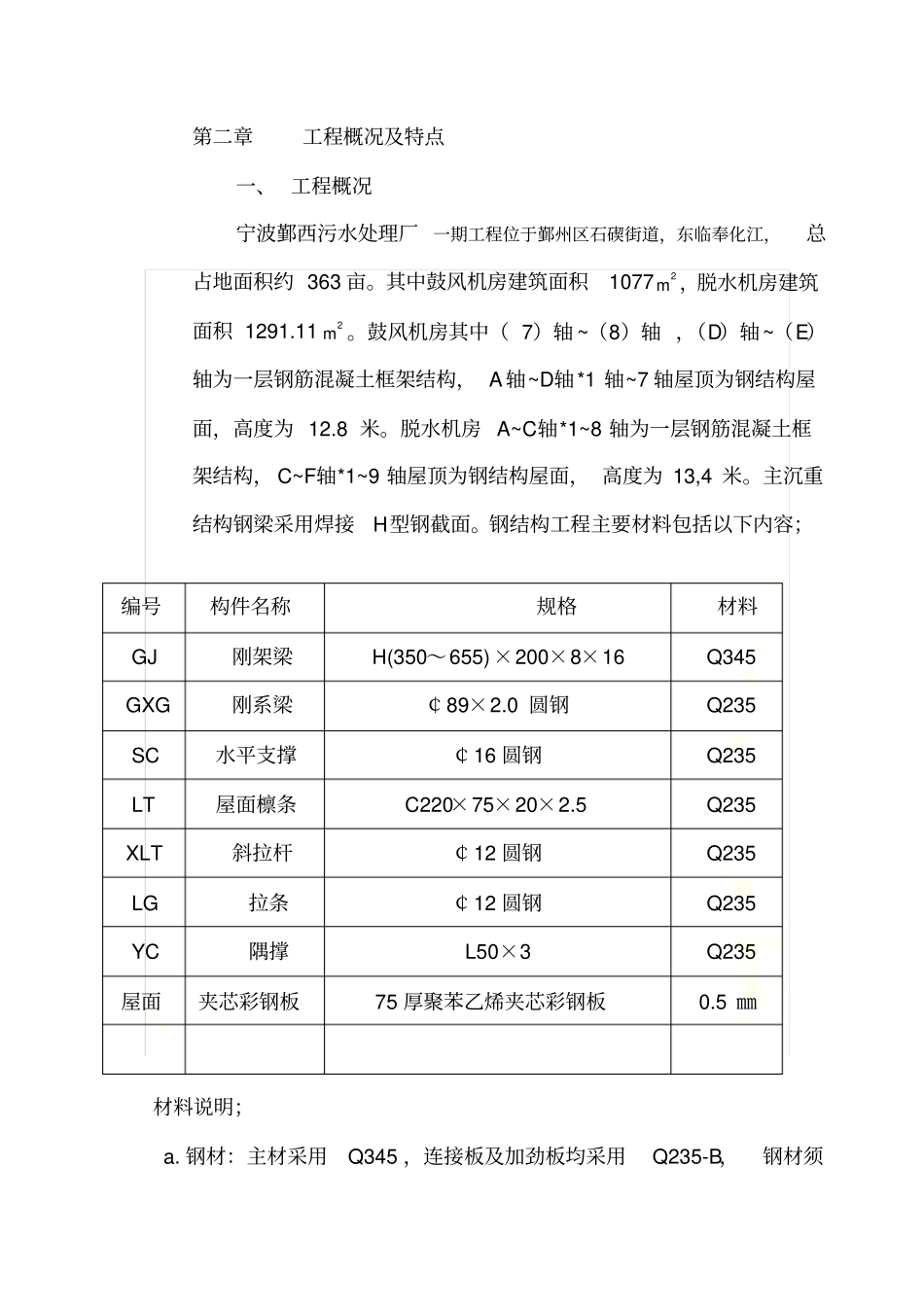

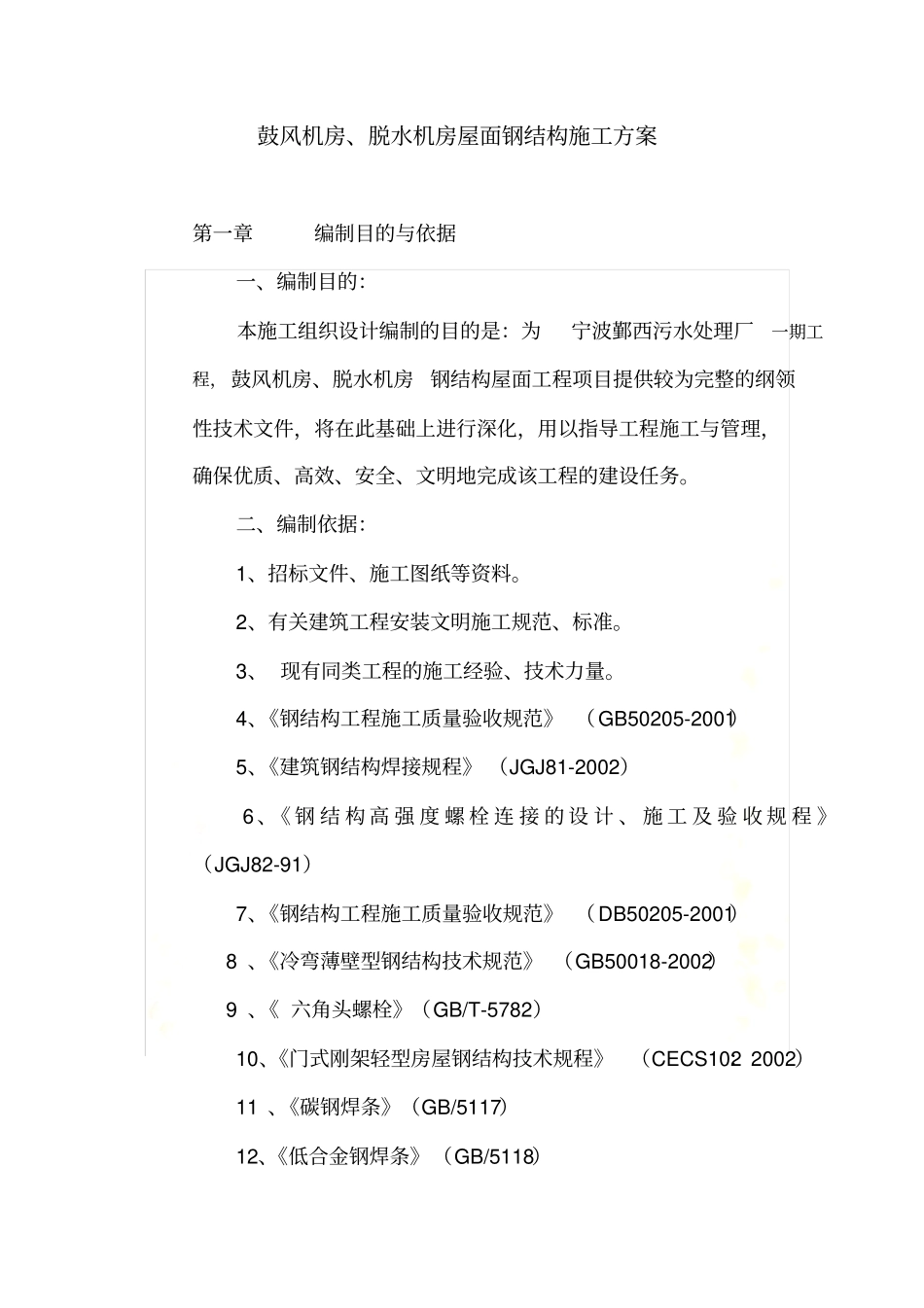

屋面钢结构施工方案鼓风机房、脱水机房屋面钢结构施工方案第一章编制目的与依据一、编制目的：本施工组织设计编制的目的是：为宁波鄞西污水处理厂一期工程， 鼓风机房、脱水机房钢结构屋面工程项目提供较为完整的纲领性技术文件，将在此基础上进行深化，用以指导工程施工与管理，确保优质、高效、安全、文明地完成该工程的建设任务。二、编制依据：1、招标文件、施工图纸等资料。2、有关建筑工程安装文明施工规范、标准。3、 现有同类工程的施工经验、技术力量。4、《钢结构工程施工质量验收规范》 （GB50205-2001）5、《建筑钢结构焊接规程》 （JGJ81-2002）6 、《 钢 结 构 高 强 度 螺 栓 连 接 的 设 计 、 施 工 及 验 收 规 程 》（JGJ82-91）7、《钢结构工程施工质量验收规范》 （DB50205-2001） 8 、《冷弯薄壁型钢结构技术规范》 （GB50018-2002） 9 、《 六角头螺栓》（GB/T-5782）10、《门式刚架轻型房屋钢结构技术规程》（CECS102：2002）11 、《碳钢焊条》（GB/5117）12、《低合金钢焊条》（GB/5118）第二章工程概况及特点一、 工程概况宁波鄞西污水处理厂一期工程位于鄞州区石碶街道，东临奉化江，总占地面积约 363 亩。其中鼓风机房建筑面积10772m ，脱水机房建筑面积 1291.112m 。鼓风机房其中（ 7）轴 ~（8）轴 ，（D）轴~（E）轴为一层钢筋混凝土框架结构， A轴~D轴*1 轴~7 轴屋顶为钢结构屋面，高度为 12.8 米。脱水机房 A~C轴*1~8 轴为一层钢筋混凝土框架结构， C~F轴*1~9 轴屋顶为钢结构屋面， 高度为 13,4 米。主沉重结构钢梁采用焊接H型钢截面。钢结构工程主要材料包括以下内容；材料说明；a. 钢材：主材采用Q345 ，连接板及加劲板均采用Q235-B，钢材须编号构件名称规格材料GJ 刚架梁H(350～655)×200×8×16 Q345 GXG 刚系梁￠89×2.0 圆钢Q235 SC 水平支撑￠16 圆钢Q235 LT 屋面檩条C220×75×20×2.5 Q235 XLT 斜拉杆￠12 圆钢Q235 LG 拉条￠12 圆钢Q235 YC 隅撑L50×3 Q235 屋面夹芯彩钢板75 厚聚苯乙烯夹芯彩钢板0.5 ㎜保证抗拉强度、伸长率、屈服点、冷弯四项要求。支撑、系杆、拉条等采用 Q235,所有钢件钢材须具有碳、硫、磷含量合格保证。b. 焊接材料：端板与柱、梁翼缘的连接焊接为全熔透坡口焊， 焊条采用 E43系例手工电焊条；手工电弧焊采用 E50系例。焊丝采用 HJ401-H08或 HJ401-H08A焊丝。c. 螺栓：主框架及檩条用...
