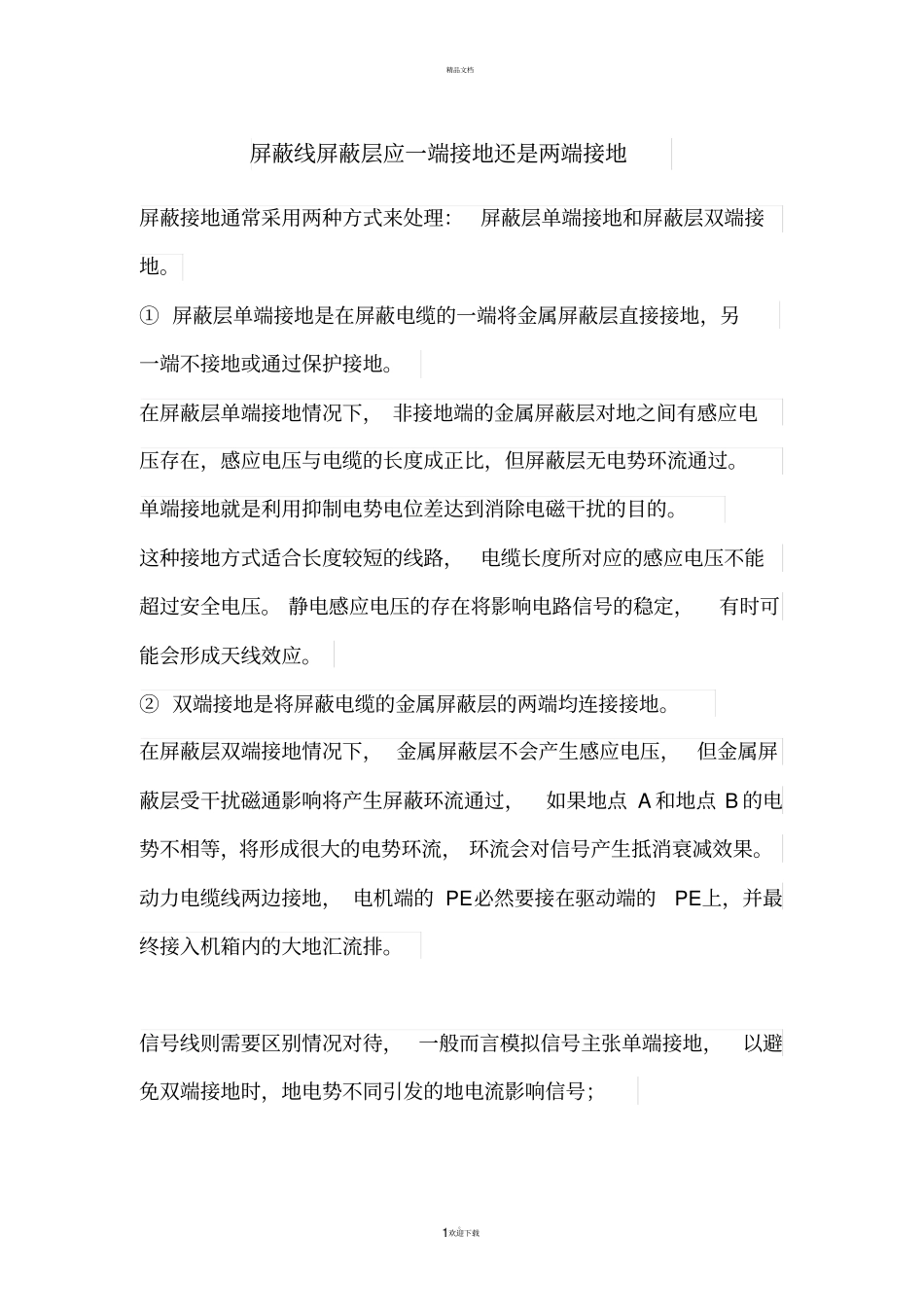

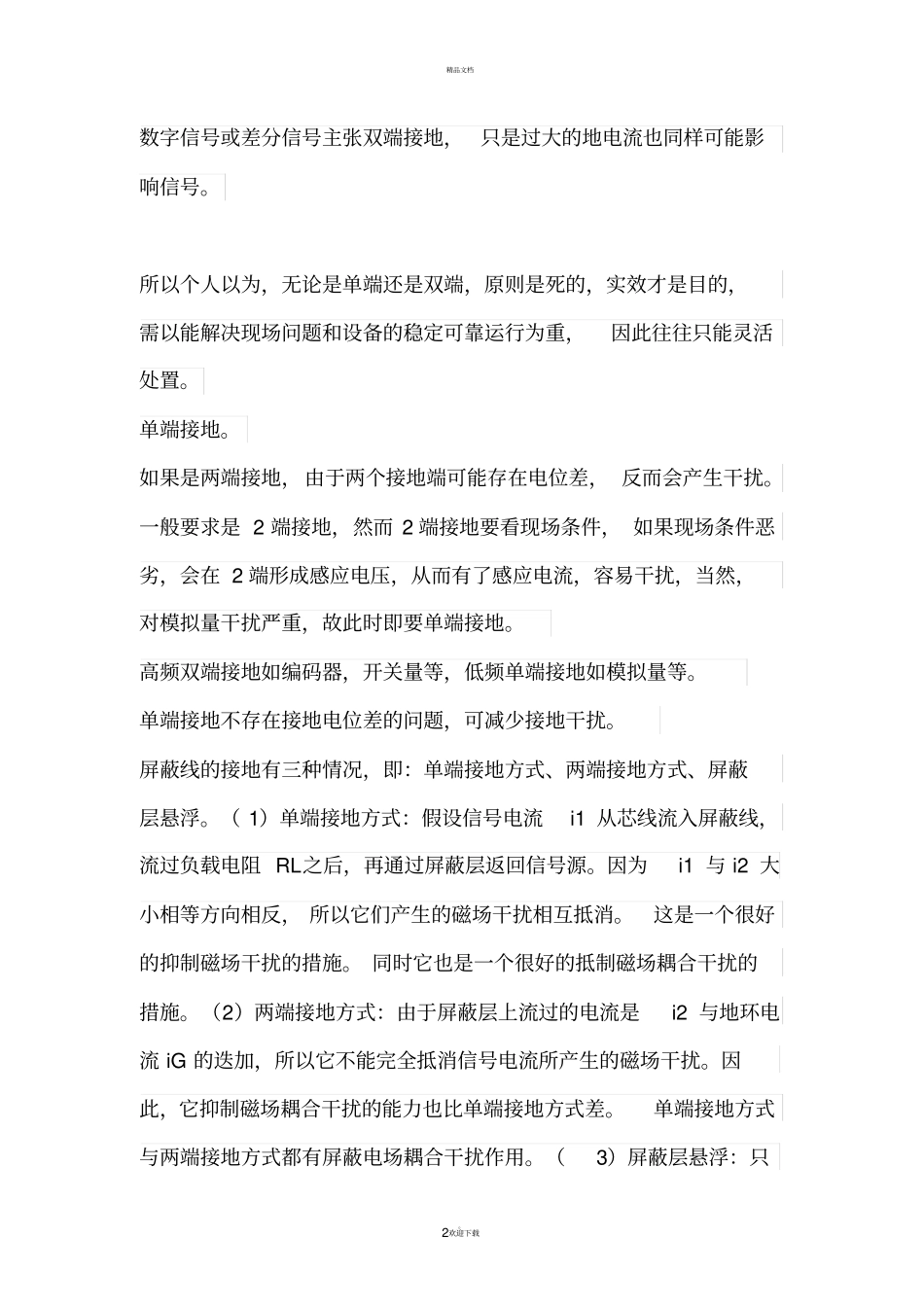

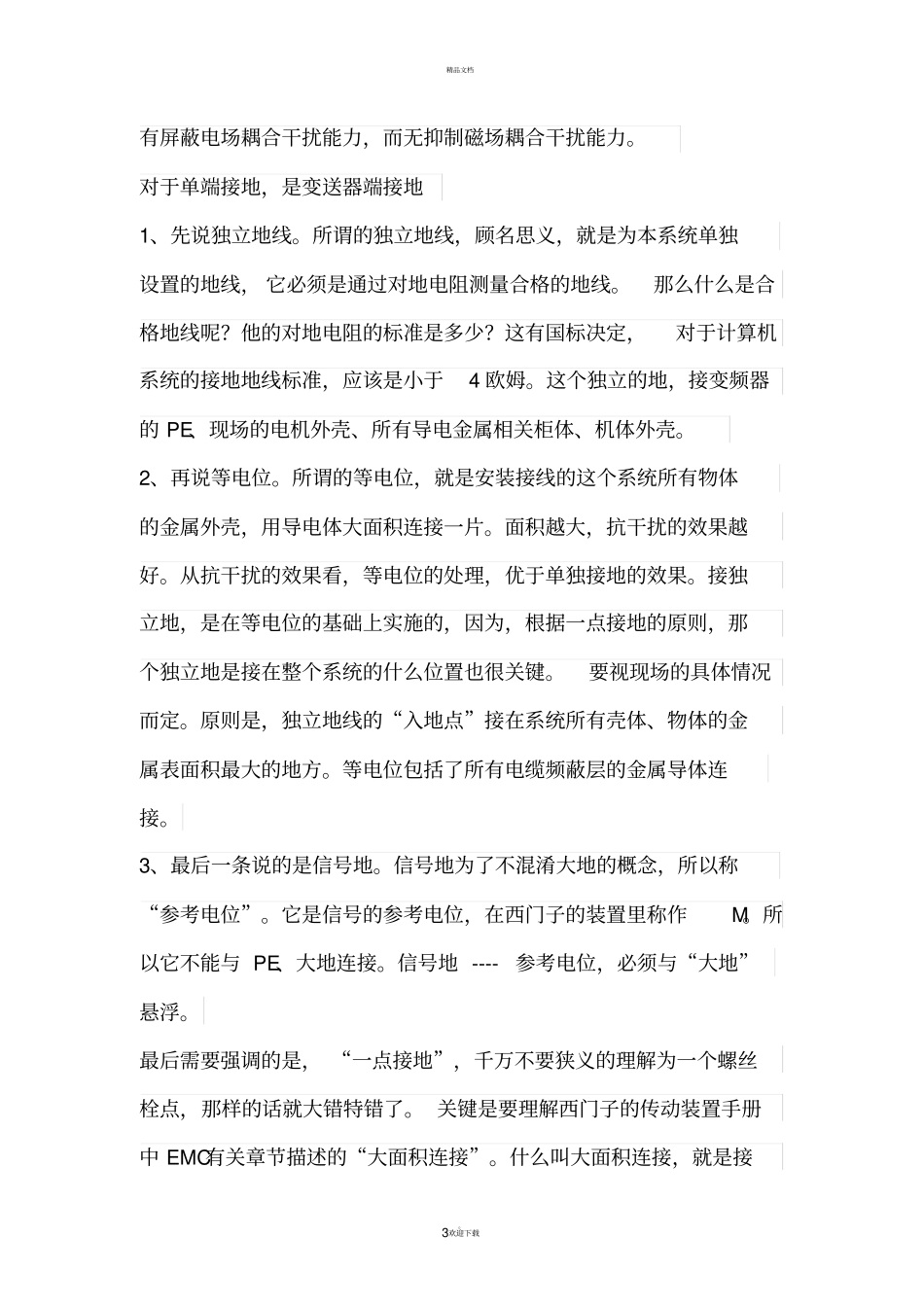

精品文档。1欢迎下载屏蔽线屏蔽层应一端接地还是两端接地屏蔽接地通常采用两种方式来处理：屏蔽层单端接地和屏蔽层双端接地。① 屏蔽层单端接地是在屏蔽电缆的一端将金属屏蔽层直接接地，另一端不接地或通过保护接地。在屏蔽层单端接地情况下， 非接地端的金属屏蔽层对地之间有感应电压存在，感应电压与电缆的长度成正比，但屏蔽层无电势环流通过。单端接地就是利用抑制电势电位差达到消除电磁干扰的目的。这种接地方式适合长度较短的线路，电缆长度所对应的感应电压不能超过安全电压。 静电感应电压的存在将影响电路信号的稳定，有时可能会形成天线效应。② 双端接地是将屏蔽电缆的金属屏蔽层的两端均连接接地。在屏蔽层双端接地情况下， 金属屏蔽层不会产生感应电压，但金属屏蔽层受干扰磁通影响将产生屏蔽环流通过，如果地点 A 和地点 B 的电势不相等，将形成很大的电势环流， 环流会对信号产生抵消衰减效果。动力电缆线两边接地， 电机端的 PE必然要接在驱动端的PE上，并最终接入机箱内的大地汇流排。信号线则需要区别情况对待， 一般而言模拟信号主张单端接地，以避免双端接地时，地电势不同引发的地电流影响信号；精品文档。2欢迎下载数字信号或差分信号主张双端接地，只是过大的地电流也同样可能影响信号。所以个人以为，无论是单端还是双端，原则是死的，实效才是目的，需以能解决现场问题和设备的稳定可靠运行为重，因此往往只能灵活处置。单端接地。如果是两端接地，由于两个接地端可能存在电位差， 反而会产生干扰。一般要求是 2 端接地，然而 2 端接地要看现场条件， 如果现场条件恶劣，会在 2 端形成感应电压，从而有了感应电流，容易干扰，当然，对模拟量干扰严重，故此时即要单端接地。高频双端接地如编码器，开关量等，低频单端接地如模拟量等。单端接地不存在接地电位差的问题，可减少接地干扰。屏蔽线的接地有三种情况，即：单端接地方式、两端接地方式、屏蔽层悬浮。（ 1）单端接地方式：假设信号电流i1 从芯线流入屏蔽线，流过负载电阻 RL之后，再通过屏蔽层返回信号源。因为i1 与 i2 大小相等方向相反， 所以它们产生的磁场干扰相互抵消。这是一个很好的抑制磁场干扰的措施。 同时它也是一个很好的抵制磁场耦合干扰的措施。（2）两端接地方式：由于屏蔽层上流过的电流是i2 与地环电流 iG 的迭加，所以它不能完全抵消信号电流所产生的磁场干扰。因此，它抑制磁场耦合干扰的能力也比单端接地方...
