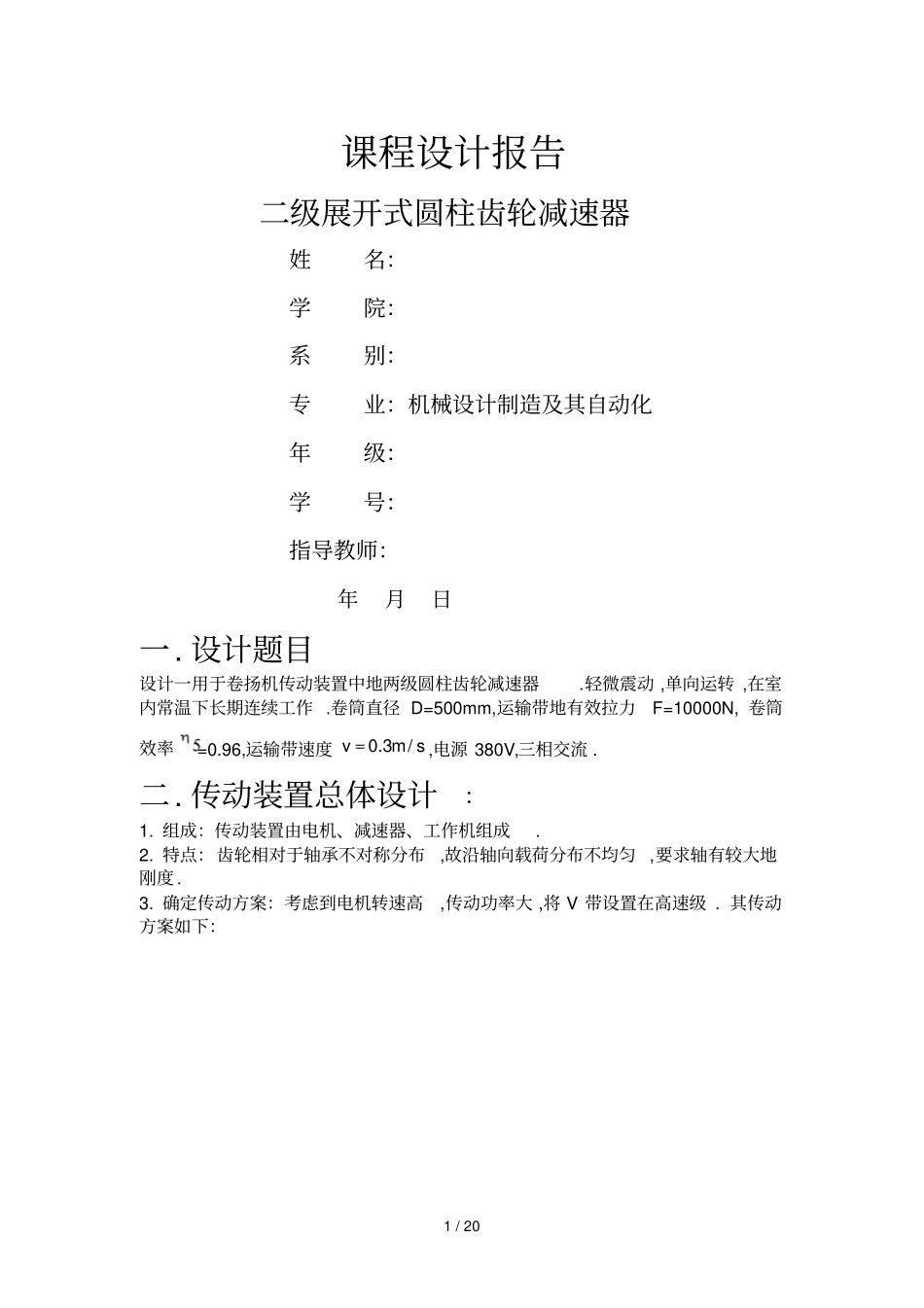

1 / 20 课程设计报告二级展开式圆柱齿轮减速器姓名：学院：系别：专业：机械设计制造及其自动化年级：学号：指导教师：年月日一. 设计题目设计一用于卷扬机传动装置中地两级圆柱齿轮减速器.轻微震动 ,单向运转 ,在室内常温下长期连续工作 .卷筒直径 D=500mm,运输带地有效拉力F=10000N, 卷筒效率=0.96,运输带速度0.3/vm s ,电源 380V,三相交流 . 二. 传动装置总体设计：1. 组成：传动装置由电机、减速器、工作机组成. 2. 特点：齿轮相对于轴承不对称分布,故沿轴向载荷分布不均匀 ,要求轴有较大地刚度 . 3. 确定传动方案：考虑到电机转速高,传动功率大 ,将 V 带设置在高速级 . 其传动方案如下：2 / 20 三．选择电动机1.选择电动机类型：按工作要求和条件 ,选用三相笼型异步电动机,封闭型结果 ,电压 380V,Y 型. 2.选择电动机地容量电动机所需地功率为：WdaPPKW 1000WFVPKW 所以1000daFVPKW 由电动机到运输带地传动总功率为1a1—带传动效率： 0.96 —每对轴承地传动效率： 0.99 —圆柱齿轮地传动效率： 0.96 —联轴器地传动效率： 0.99 —卷筒地传动效率： 0.96 则：4210.960.990.960.990.960.79a所以9 4 6 50 . 33 . 81 0 0 01 0 0 00 . 8 1daFVpKW 3 / 20 3.确定电动机转速卷筒地工作转速为6 01 0 0 06 01 0 0 00. 31 1. 4 6500VnDr/min 查指导书第 7 页表 1：取 V 带传动地传动比2i带；二级圆柱齿轮减速器传动比840i减速器,所以总传动比合理范围为16160i总,故电动机转速地可选范围是：nni总卷筒电机r/min 符合这一范围地同步转速有750、1000 和 1500r/min. 根据容量和转速 ,由有关手册查出有三种适用地电动机型号,因此有四种传动比方案如下：方案电 动 机 型号额定功率KW 同步转速r/min 额定转速r/min 重量N 总传动比1 Y112M-2 4 1500 1440 470 125.65 2 Y132M1-6 4 1000 960 730 83.77 3 Y160M1-8 4 750 720 1180 62.83 综合考虑电动机和传动装置地尺寸、重量和带传动、减速器地传动比,可见第二方案比较适合 .因此选定电动机型号为Y132M1-6,其主要参数如下；4 / 20 四 . 确定传动装置地总传动比和分配传动比：总传动比：96083.7711.46nin电机总总分配传动比：取2.8i带,则 1283.7729.922.8ii, 12ii ,取 16.95i,经计算 2i =4.47 注： i带 为带传动比 , 1i 为高速级传动比 , 2i 为低速级传动比 . 五...
