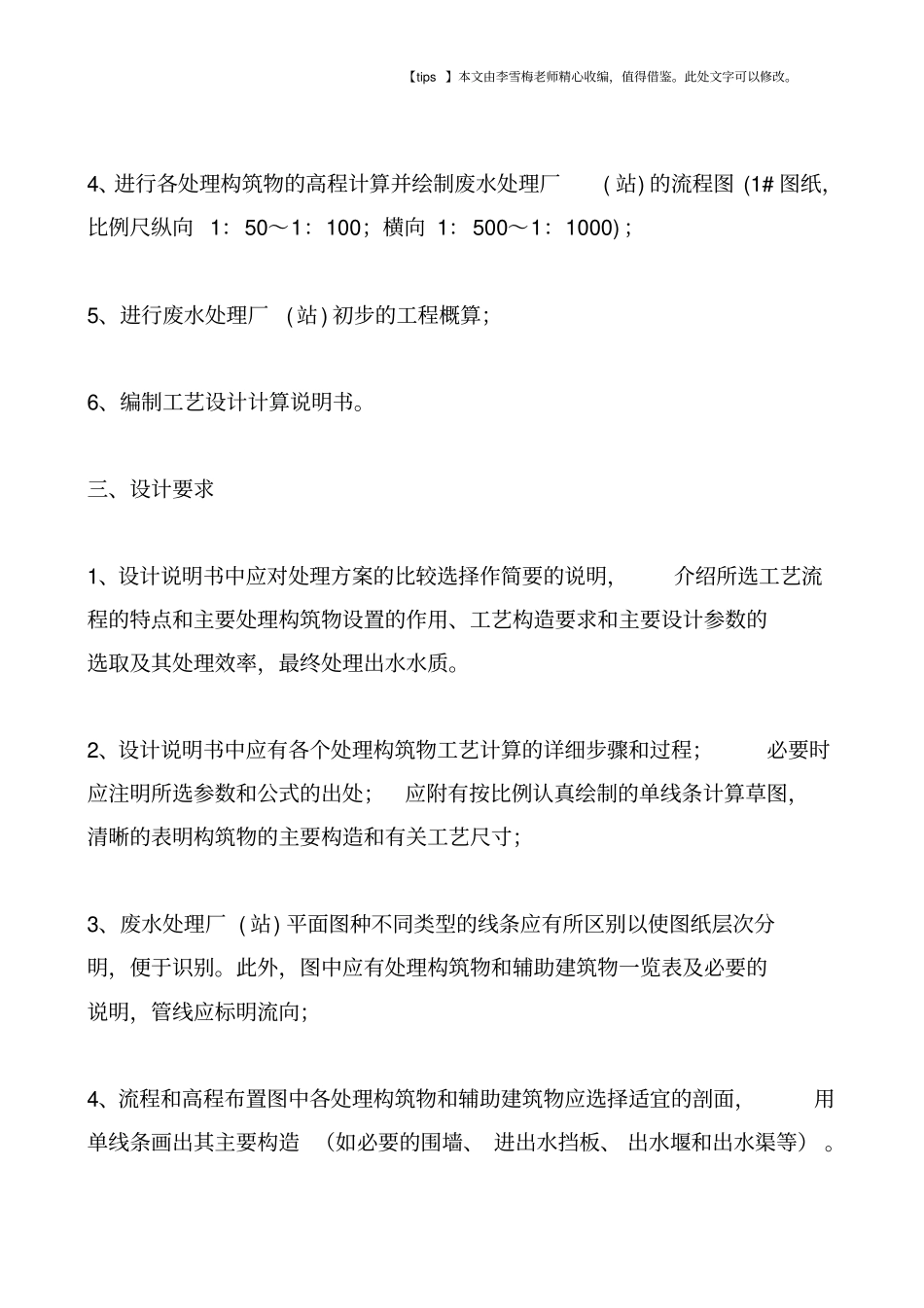

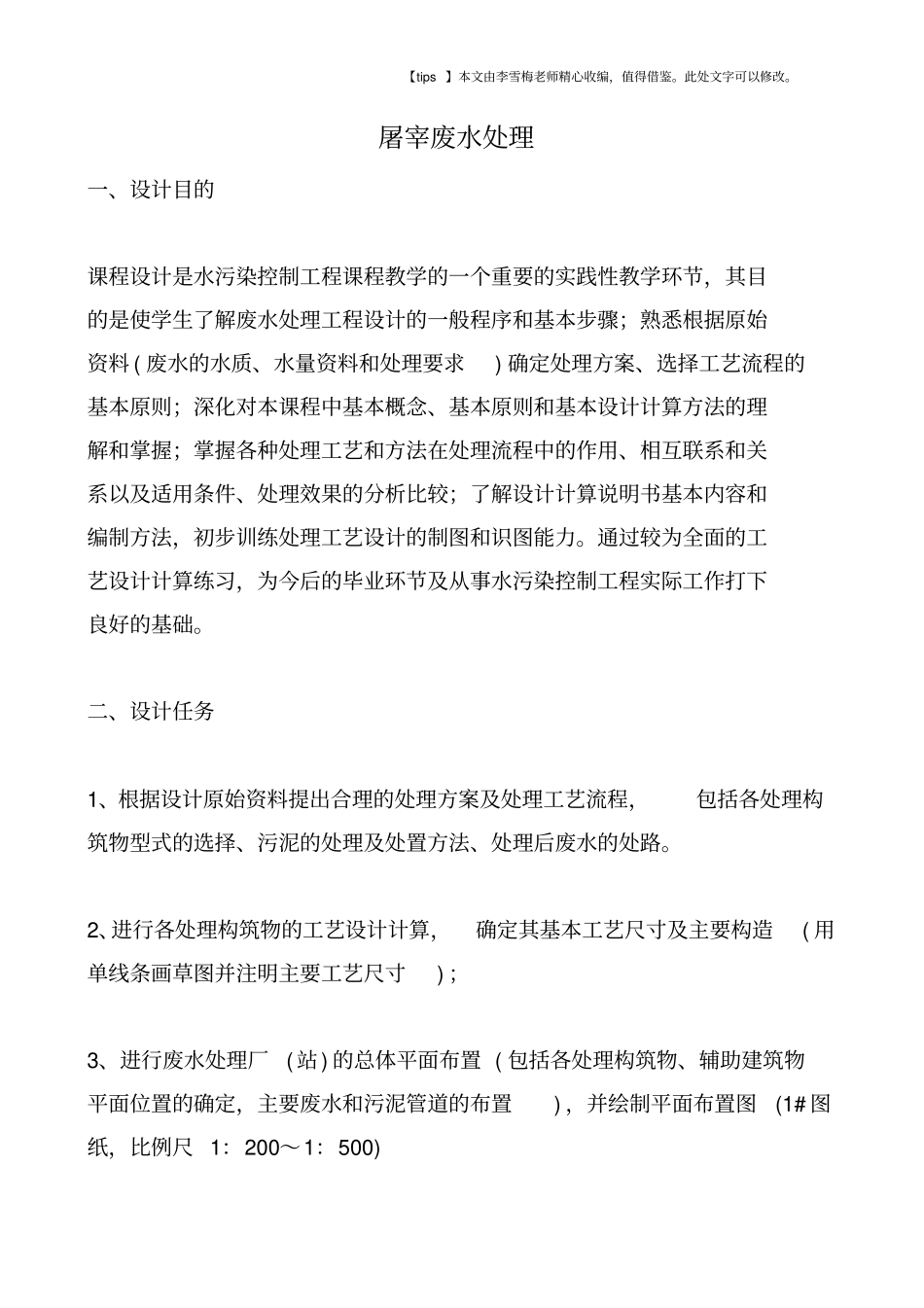

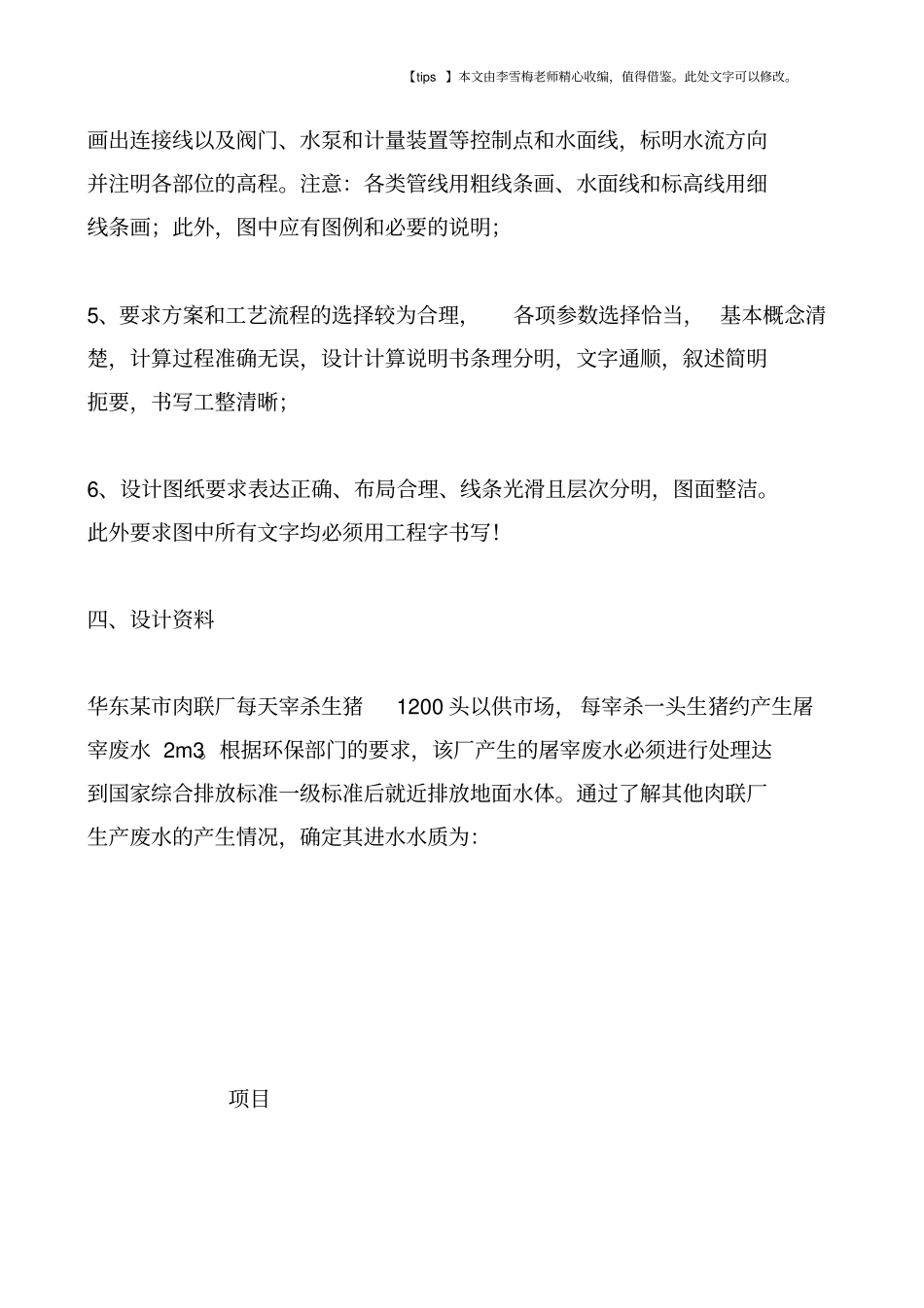

【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。屠宰废水处理一、设计目的课程设计是水污染控制工程课程教学的一个重要的实践性教学环节，其目的是使学生了解废水处理工程设计的一般程序和基本步骤；熟悉根据原始资料 ( 废水的水质、水量资料和处理要求) 确定处理方案、选择工艺流程的基本原则；深化对本课程中基本概念、基本原则和基本设计计算方法的理解和掌握；掌握各种处理工艺和方法在处理流程中的作用、相互联系和关系以及适用条件、处理效果的分析比较；了解设计计算说明书基本内容和编制方法，初步训练处理工艺设计的制图和识图能力。通过较为全面的工艺设计计算练习，为今后的毕业环节及从事水污染控制工程实际工作打下良好的基础。二、设计任务1、根据设计原始资料提出合理的处理方案及处理工艺流程，包括各处理构筑物型式的选择、污泥的处理及处置方法、处理后废水的处路。2、进行各处理构筑物的工艺设计计算，确定其基本工艺尺寸及主要构造( 用单线条画草图并注明主要工艺尺寸) ；3、进行废水处理厂( 站) 的总体平面布置 ( 包括各处理构筑物、辅助建筑物平面位置的确定，主要废水和污泥管道的布置) ，并绘制平面布置图(1# 图纸，比例尺 1：200～1：500) 【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。4、进行各处理构筑物的高程计算并绘制废水处理厂( 站) 的流程图 (1# 图纸，比例尺纵向 1：50～1：100；横向 1：500～1：1000) ；5、进行废水处理厂( 站) 初步的工程概算；6、编制工艺设计计算说明书。三、设计要求1、设计说明书中应对处理方案的比较选择作简要的说明，介绍所选工艺流程的特点和主要处理构筑物设置的作用、工艺构造要求和主要设计参数的选取及其处理效率，最终处理出水水质。2、设计说明书中应有各个处理构筑物工艺计算的详细步骤和过程；必要时应注明所选参数和公式的出处；应附有按比例认真绘制的单线条计算草图，清晰的表明构筑物的主要构造和有关工艺尺寸；3、废水处理厂 ( 站) 平面图种不同类型的线条应有所区别以使图纸层次分明，便于识别。此外，图中应有处理构筑物和辅助建筑物一览表及必要的说明，管线应标明流向；4、流程和高程布置图中各处理构筑物和辅助建筑物应选择适宜的剖面，用单线条画出其主要构造 （如必要的围墙、 进出水挡板、 出水堰和出水渠等） 。【tips 】本文由李雪梅老师精心收编，值得借鉴。此处文字可以修改。画出...
