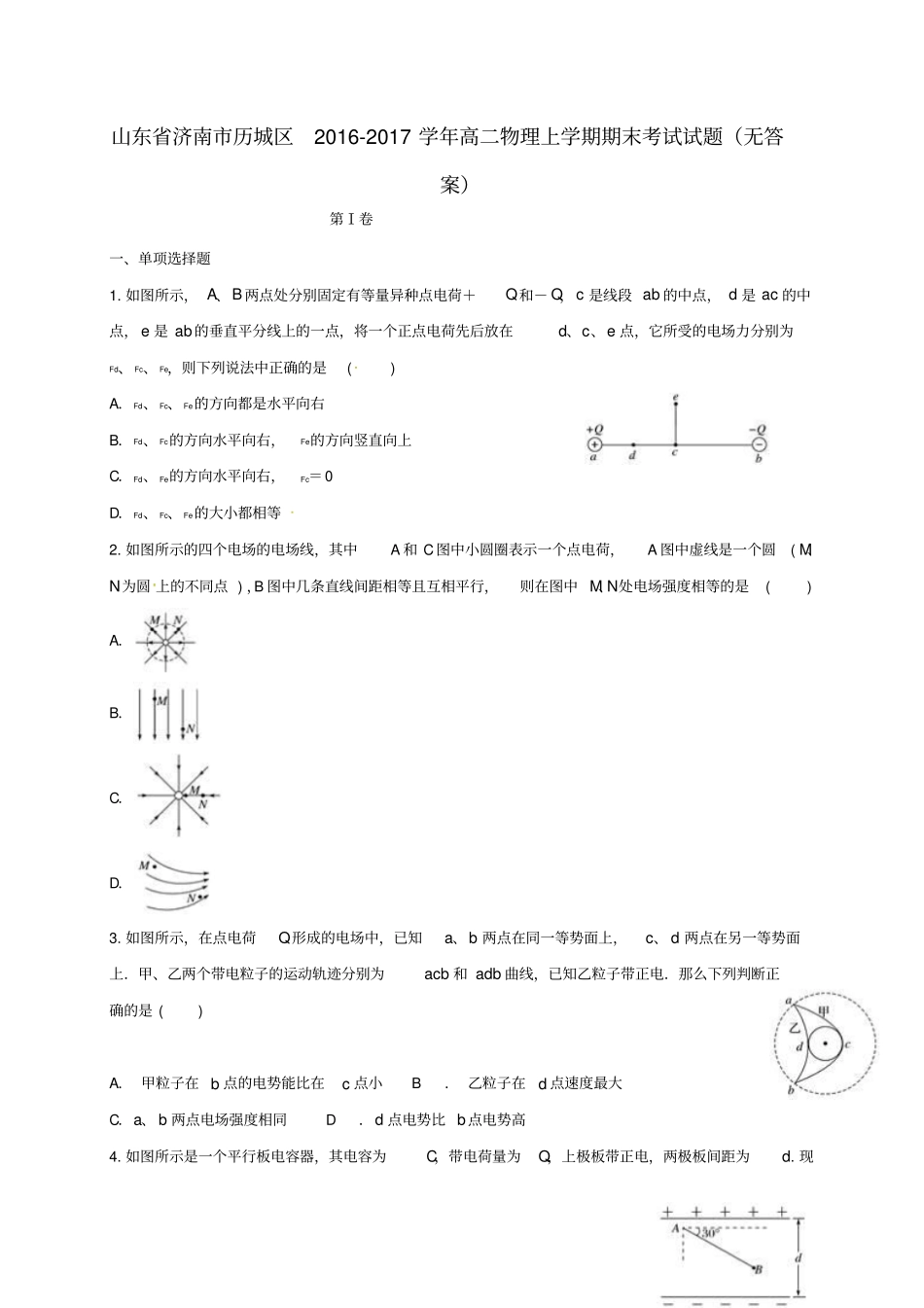

山东省济南市历城区2016-2017 学年高二物理上学期期末考试试题（无答案）第Ⅰ卷一、单项选择题1. 如图所示， A、B 两点处分别固定有等量异种点电荷＋Q和－ Q，c 是线段 ab 的中点， d 是 ac 的中点， e 是 ab的垂直平分线上的一点，将一个正点电荷先后放在d、c、e 点，它所受的电场力分别为Fd、 Fc、 Fe，则下列说法中正确的是() A．Fd、 Fc、 Fe的方向都是水平向右B．Fd、 Fc的方向水平向右，Fe的方向竖直向上C．Fd、 Fe的方向水平向右，Fc＝0 D．Fd、 Fc、 Fe的大小都相等2. 如图所示的四个电场的电场线，其中A 和 C图中小圆圈表示一个点电荷，A 图中虚线是一个圆( M、N为圆 上的不同点 ) ，B 图中几条直线间距相等且互相平行，则在图中 M、N处电场强度相等的是( ) A．B．C．D．3. 如图所示，在点电荷Q形成的电场中，已知a、b 两点在同一等势面上，c、 d 两点在另一等势面上．甲、乙两个带电粒子的运动轨迹分别为acb 和 adb 曲线，已知乙粒子带正电．那么下列判断正确的是 ( ) A． 甲粒子在 b 点的电势能比在c 点小 B． 乙粒子在d 点速度最大C．a、 b 两点电场强度相同 D．d 点电势比 b点电势高4. 如图所示是一个平行板电容器，其电容为C，带电荷量为Q，上极板带正电，两极板间距为d. 现将一个试探电荷＋q 由两极板间的A 点移动到 B 点， A、B 两点间的距离为s，连线 AB与极板间的夹角为 30° ，则静电力对试探电荷＋q 所做的功等于 ( ) A． B． C． D．5. 如图所示为一小灯泡的伏安特性曲线，横轴和纵轴分别表示电压U 和电流 I ，图线上点A 的坐标为( U1，I 1) ，过点 A的切线与纵轴交点的纵坐标为I 2. 小灯泡两端的电压为U1时，电阻等于( ) A． B． C． D．6. 一台额定电压为U的电动机，它的电阻为R，正常工作时通过的电流为I ，则 ( ) A． 电动机 t 秒内产生的热量是Q＝UIt B． 电动机 t 秒内产生的热量是Q＝I2RtC． 电动机的功率为P＝ I2R D． 电动机的功率为P＝7.A 、B、C是三个不同规格的灯泡，按图所示方式连接恰好能正常发光，已知电源的电动势为E，内电阻为 r ，将滑动变阻器的滑片P 向左移动，则三个灯亮度变化是( ) A． 都比原来亮 B． 都比原来暗C． A 、B 灯比 原来亮， C灯变暗 D． A、B 灯比原来暗， C灯变亮8. 真空中有两个相距r 的静止点电荷 , 它们之间的静电力大小为F。现将其中一个...
