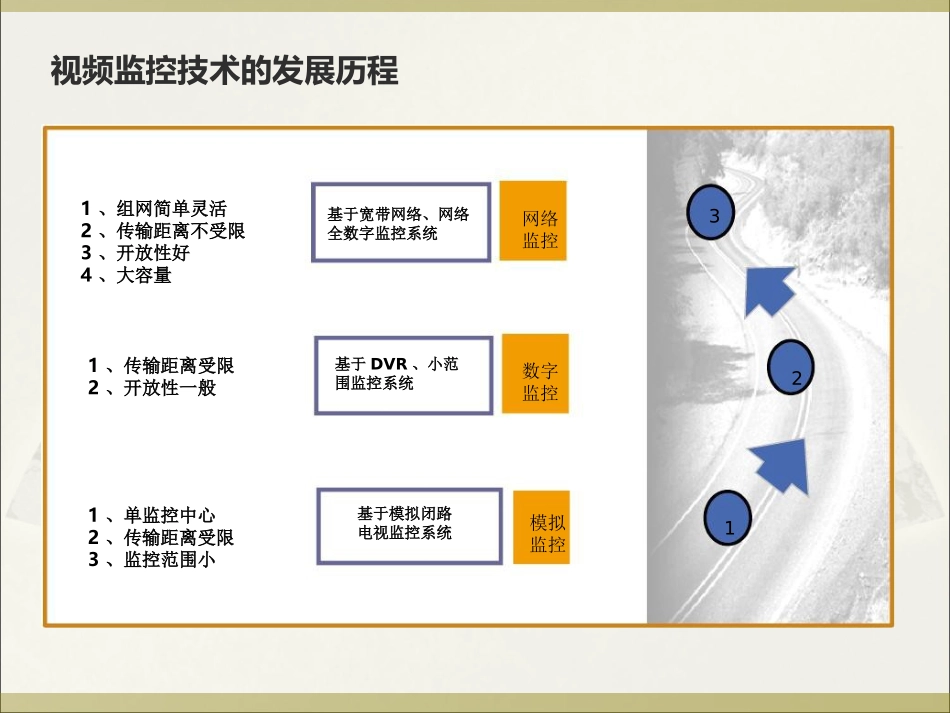

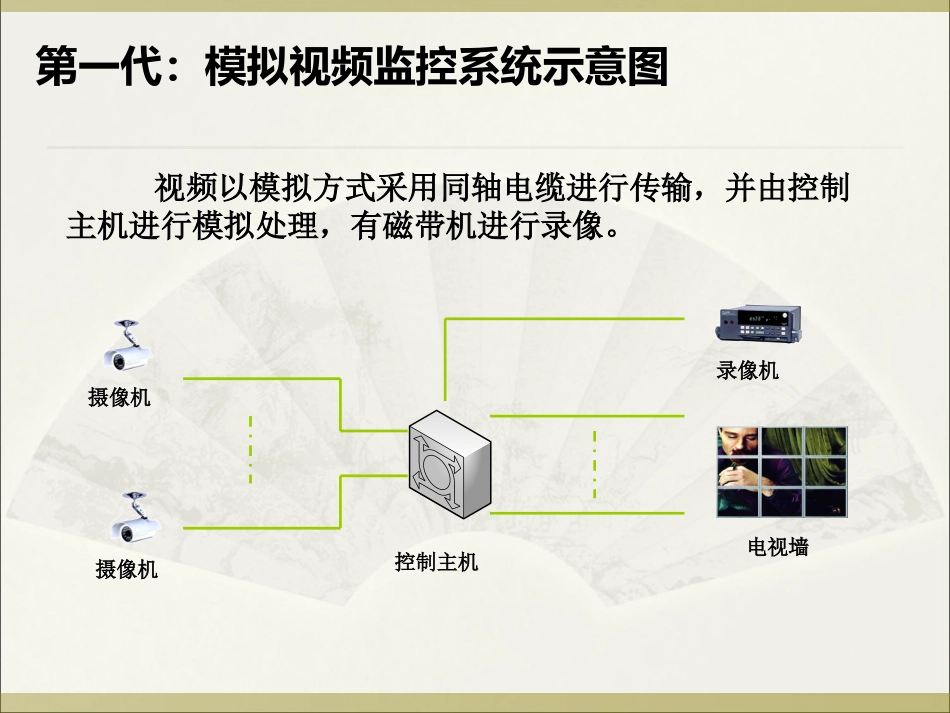

安全技术防范系统视频监控系统基础知识培训2013年1月视频监控技术的发展历程1、组网简单灵活2、传输距离不受限3、开放性好4、大容量1、传输距离受限2、开放性一般1、单监控中心2、传输距离受限3、监控范围小基于宽带网络、网络全数字监控系统基于DVR、小范围监控系统基于模拟闭路电视监控系统网络监控数字监控模拟监控123第一代：模拟视频监控系统示意图视频以模拟方式采用同轴电缆进行传输，并由控制主机进行模拟处理，有磁带机进行录像。摄像机摄像机控制主机电视墙录像机90年代初以前，主要是以模拟设备为主的闭路电视监控系统。以模拟矩阵切换主机为中心，配合监视器和相应的辅助设备构成一个监控平台。1、低延时，具有最佳的实时性；2、系统成闭路结构，安全性较高；3、信号清晰，图象处理过程简单。1、范围小，扩展性差，如升级可能需要重新构建新系统；2、系统独立，联网难度大，无法形成有效的报警联动；3、图象只能本地存储。第一代：模拟视频监控系统第二代：数字视频监控系统示意图摄像机声音采集设备数字录像机DVR控制矩阵电视墙报警设备第二代：数字视频监控系统90年代中期以后，出现了数字视频监控系统，第二代监控技术的传输部分基于模拟信号，存储部分采用数字数据，可以由硬盘录象机实现以数字信号为基础的视频切换。1、本地可以实现与第一代一样的实时效果。2、存储数字化可通过网络实现录象回放或实时监控。3、通过硬盘录象机可有效与其他监控系统联网。4、应用的灵活性较好。1、硬盘录象机的性能限制了系统网络化应用；2、无法与其他应用系统形成交互。3、难于构建电信级的超大型监控平台。摄像机摄像机IP网摄像机客户端解码显示客户端解码显示摄像机设备代理服务器系统管理服务器DVRDVRDVRDVR光缆传输光缆传输光缆传输光缆传输第三代：网络视频监控系统示意图媒体转发服务器Web接入服务器电视墙服务器（网络视频矩阵）第三代：网络视频监控系统第三代监控技术完全建立在全数字信息上，以网络为依托，以数字视频的压缩、传输、存储和播放为核心，以智能实用的图像分析为特色，是监控技术的发展趋势，具备构建电信级监控平台的基础。1、组网方式灵活多样，可充分利用现有的网络资源。2、可以实现本地/异地分布式存储；可与其他信息系统交互；3、良好的扩展性，可以构建电信级超大型的监控平台；1、与模拟系统相比，视频质量欠佳，时延稍大；2、设计复杂，在发展初期安装维护跟不上要求。视频监控系统的组成典型的视频监控系统主要由前端设备和后端设备这两大部分组成，其中后端设备可进一步分为中心控制设备和分控制设备。前、后端设备有多种构成方式，它们之间的联系（也可称作传输系统）可通过电缆、光纤或微波等多种方式来实现。视频监控系统由摄像机部分（有时还有拾音器）、传输部分、控制记录以及显示部分四大块组成。在每一部分中，又含有更加具体的设备或部件。前端设备传输设备终端设备记录控制显示视频产品-摄像机半球型摄像机球型摄像机根据不同的需求选择不同的摄像枪半球型摄像机：用在监控范围小，安装位置较隐蔽一体化摄像机：用途广泛，更多的和云台搭配使用红外摄像机：用在光线为0或极低的情况下球型摄像机：用在监控范围宽广，需要监控到四周情况一体化摄像机红外摄像机视频基带传输方式视频电缆选用75Ω的同轴电缆，通常使用的电缆型号为SYV-75-3和SYV-75-5。它们对视频信号的无中继传输距离为100-500米，当传输距离更长时，可相应选用SYV-75-7、SYV-75-9、SYV-75-11的粗同轴电缆。光纤传输方式用光缆代替同轴电缆进行电视信号的传输，给视频监控系统增加了高质量、远距离传输的有利条件，其传输特性和多功能是同轴电缆线所无法比拟的。先进的传输手段，稳定的性能、高可靠性和多功能的信息交换网络还可为以后的“城市报警与监控系统”奠定良好的基础。光纤传输方式远距离传输，几公里到几十公里。一根光纤可以传输多路信号。传输衰减最小。但是光纤的远程铺设和后期维护难度很大，成本也很高。发射器接收电信号，通过电光转换为光信号通过光纤传输，接收器再通过光电转换，将光信号转为电信号，从而实现信号的传输。可以通过调幅和调频来...
