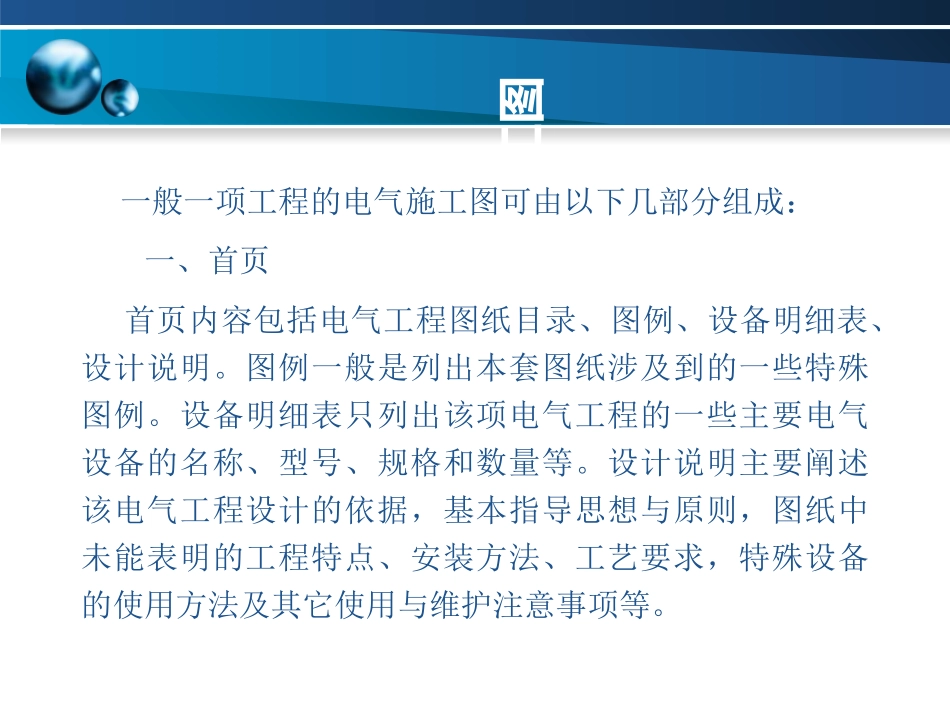

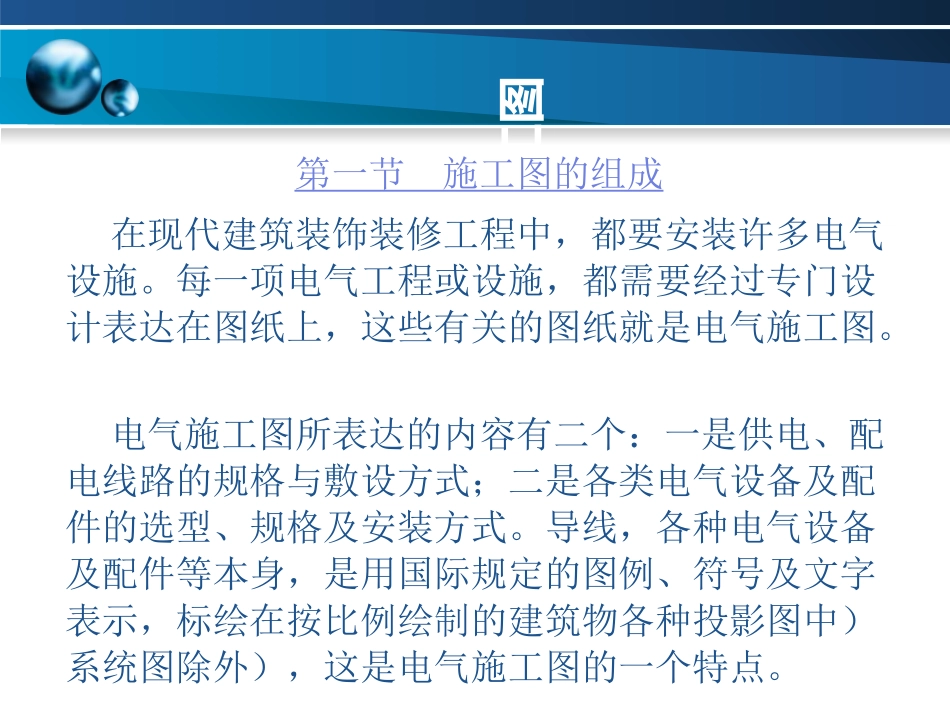

室内电气施工图室内电气施工图第一节施工图的组成第二节施工图识读室内电气施工图第一节施工图的组成在现代建筑装饰装修工程中，都要安装许多电气设施。每一项电气工程或设施，都需要经过专门设计表达在图纸上，这些有关的图纸就是电气施工图。电气施工图所表达的内容有二个：一是供电、配电线路的规格与敷设方式；二是各类电气设备及配件的选型、规格及安装方式。导线，各种电气设备及配件等本身，是用国际规定的图例、符号及文字表示，标绘在按比例绘制的建筑物各种投影图中）系统图除外），这是电气施工图的一个特点。室内电气施工图一般一项工程的电气施工图可由以下几部分组成：一、首页首页内容包括电气工程图纸目录、图例、设备明细表、设计说明。图例一般是列出本套图纸涉及到的一些特殊图例。设备明细表只列出该项电气工程的一些主要电气设备的名称、型号、规格和数量等。设计说明主要阐述该电气工程设计的依据，基本指导思想与原则，图纸中未能表明的工程特点、安装方法、工艺要求，特殊设备的使用方法及其它使用与维护注意事项等。室内电气施工图二、电气系统图它不是投影图，而是用图例的符号表示整个工程或其中某一项目的供电方式和电能输送的关系，并可表示某一装置各主要组成部分的关系。三、平面图平面图是表现各种电气设备与线路平面布置的图纸，是进行电气安装的重要依据。在图中画出各种设备线路的走向、型号、数量、敷设位置及方法，配电箱、开关等设备位置的布置。室内电气施工图平面图包括外电总平面图和各专业平面图。对建筑装饰装修工程来说，主要以室内电气专业平面图为主，它分为动力平面图、照明平面图、变电所平面图、防雷与接地平面图等。这种平面图由于采用较大的缩小比例，因此不能表现电气设备的具体位置，只能反映设备之间的相对位置。四、电路图（接线图）电路图是表现某一具体设备或系统的电气工作原理的图纸，一般多用在二次回路中用以指导系统的接线、调试、安装使用与维护。如水泵电气控制原理图、风机电气控制原理图等。室内电气施工图五、设备布置图设备布置图是表现各种电气设备的平面与空间的位，安装方式及其引线关系的图纸，通常由平面图、立面图、断面图、剖面图及各种构件详图组成。六、大样图大样图是表示电气工程中某一分项或某一部件的具体安装要求和做法的图纸，一般有国家标准图的可选用标准图，无标准图的由设计部门另行设计。本章主要介绍室内电气平面图及系统图的图示内容及施工图识读方法。室内电气施工图第二节施工图识读一、电气工程图中的图例符号及文字符号在电气工程图中，元件、设备、装置、线路及安装方法等，都是借用图形符号和文字来表达。（一）图例符号在建筑装饰装修工程中，电气工程施工图中常用的电器图形符号见表6.1-1。（二）文字符号电气工程图中的文字符号是用来标明系统图和原理图中设备、装置、元（部）件及线路的名称、性能、作用、位置和安装方式的。表6.1-1电气工程中常用电器图例图例名称说明图例名称说明接地一般符号插座、一般符号1P单相照装插座3P三相明装插座1C单相暗装插座3C三相暗装插座交流配电线路三根导线带保护接点插座交流配电线路三根导线带保护板的插座交流配电线路中性线带单极开关的插座交流配电线路保护接地线开关一般符号C—暗装开关EX—防暴开关EN—密闭开关室内电气施工图图例名称说明图例名称说明交流配电线路具有中性线和保护线的三相线带指示灯的开关交流配电线路保护线单极限时开关引向符号向上配线单极拉线开关引向符号向下配线双控单极开关引向符号垂直通过配线可调光开关室内电气施工图图例名称说明图例名称说明接地线荧光灯一般符号EX—防暴灯EN—密闭灯接地装置带接地极三管荧光灯配电柜、箱、台AP动力配电箱APE应急电力配电箱AL照明配电箱ALE应急照明配电箱双管荧光灯电气箱（柜）AC控制箱AT电源自动切换箱AX插座箱AW电度表箱灯具一般符号投光灯一般符号负荷开关（负荷隔离开关）室内电气施工图图例名称说明图例名称说明聚光灯熔断器式开关泛光灯熔断器式负荷开关自带电源的事故照明灯具电铃壁灯蜂鸣器吸顶灯（天棚灯）报警器室内电气施工图图例名称说明图例名称说...
