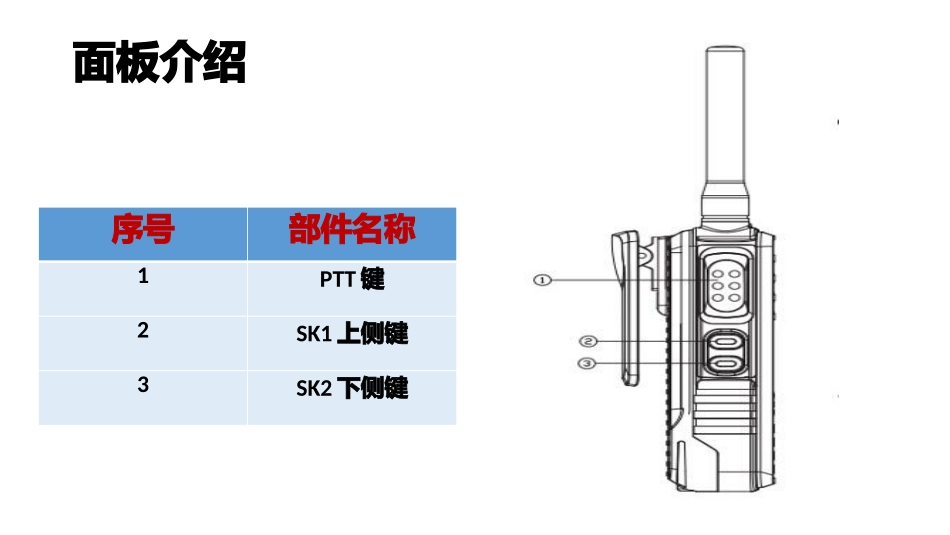

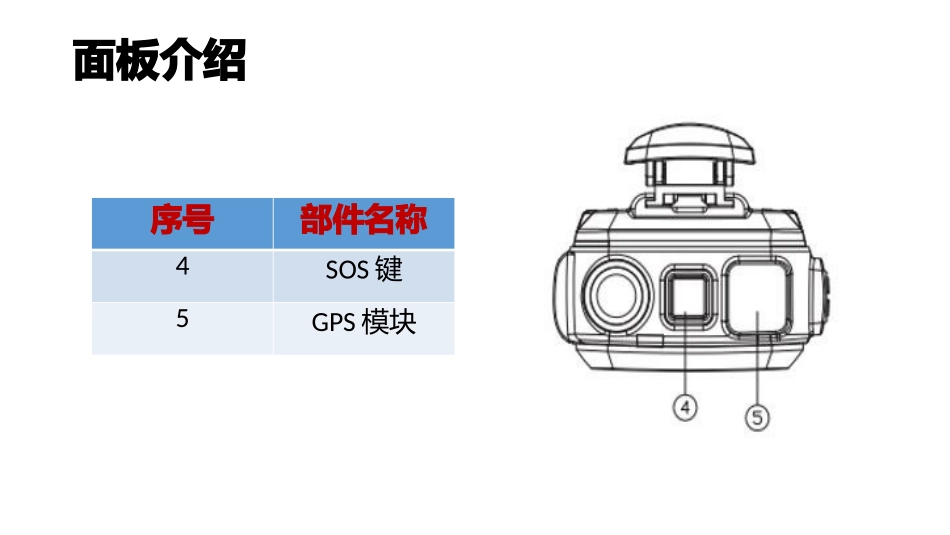

数字无线对讲机TX-X280北京永新联合电子技术有限公司面板介绍序号部件名称1PTT键2SK1上侧键3SK2下侧键面板介绍序号部件名称4SOS键5GPS模块面板介绍序号部件名称序号部件名称6天线7扬声器8麦克风9液晶屏10确认键11呼叫键12键盘13取消键14开机/关机键15上按键16左按键17右按键18下按键面板介绍序号部件名称19侧插接口20皮带夹21电池22电池卡扣快捷键:•为了方便使用，本机设有多个快捷键。序号快捷键名称按键作用序号快捷键名称按键作用1SK1/SK2信道切换2呼叫键通讯录3*#键盘解锁4上/下按键调节音量显示功能图标说明序号图标名称图标显示图标表示内容1信号强度信号强度。信号格数越多，信号越强。2发射功率高功率低功率3GPS指示GPS开启标志GPS定位标志4键盘锁键盘锁定指示5耳机耳机插入指示6遥晕状态遥晕指示7模式常规模式指示集群模式指示8电量电量强度。电量格数越多，电量越强。基本操作•开机与关机•开机：按下开机键【开机/关机键】，时间大于2S，显示屏幕变亮，出现开机界面，对讲机开机。•开机界面如下图：•关机：按下关机键【开机/关机键】，时间大于2S，显示屏幕出现关机界面，然后屏幕关闭，对讲机关机。基本操作•频道选择频道选择：按【SK1】，选择上一信道。按【SK2】，选择下一信道。•音量调整音量调整：按【上按键】，显示屏幕上音量图格变多，音量变大。按【下按键】，显示屏幕上音量图格变少，音量变小。基本操作•接收和发射1接收按开机按键开机调整选择要接收的频道接收到信号后接收指示灯亮起绿灯，调整音量到合适2发射调整选择要接收的频道按住PTT，发射指示灯红灯亮起，对准麦克风5-10公分就可以进行讲话了松开PTT，设备返回接收模式菜单说明主菜单分为5个子菜单：通信录、短消息、对讲机设置、本机信息。短消息：包含新建短消息、状态短消息、快捷文本、收件箱、发件箱。新建短消息：用户可以手动输入短消息内容，然后选择用户进行发送。状态消息：用户可以将预先存入对讲机的状态短消息发送给用户。快捷文本：用户可以将预先存入对讲机的短消息发送给用户。收件箱：接收到的短消息。发件箱：已发送的短消息。菜单说明对讲机设置：分为：工作模式、语言设置、功率选择、背光设置、提示音设置、待机界面、静噪设置、键盘锁。工作模式“”“”：对讲机工作模式选择，分为常规模式与集群模式。功率选择“”“”：对讲机发射功率选择高功率或低功率。语言设置“”“：用户可以选择简体中文或者English”为界面显示文字。背光设置“”“”“”：液晶背光以及按键背光，选择关闭、开启延时关闭背光。提示音设置“”“”“：对讲机提示音对讲机静音、按键提示音、短信提”“”“”“”示音呼叫提示音，选择开启或者关闭此功能。待机界面:“选择待机界面显示内容，分为：信道+”“频率、别名+”“频率、信道+”“号码、别名+”号码。菜单说明静噪设置“”“：（只在模拟信道下具有此功能）静噪分为静噪常开浅”“”静噪深静噪，可以进行选择。键盘锁：使能键盘锁开关。本机信息：“”“”“”“显示设备型号、本机号码、归属组号码Boot”“版本号、软件”“”“”“”“版本号、最后编程时间、数据编程时间、硬件版本号、设备”序列号。工作模式介绍本手持台支持常规模式与集群模式。工作模式需要通过上位机进行配置。常规模式：在该模式下，工作方式为数字通信、模拟通信。数字通信：支持个呼、组呼、短消息、状态短消息等功能。模拟通信：可以同常规模拟对讲机进行通话。集群模式：在该模式下，对讲机注册到系统中。实现语音与数据的组呼、个呼、跨区域呼叫、调度呼叫等功能。常规模式主要功能发射：选择想要的信道和ID“按下PTT”按键，发射指示灯亮（红色），对着麦克风讲话。松“开PPT”按键接收。注：“如果信道正在被使用，按下PTT”按键对讲机会发出信道忙音，请等待信道空闲后再进行发射。为使接收方获得最佳的音质，嘴与麦克风之间应保持5-10公分的距离。组呼（数字）打开通信录，选择预先设好的组号码，按下PTT按键即可发起组呼。常规模式主要功能发送短消息（数字）打开主菜单，在短消息菜单中，选择新建短消息，用户可以编辑短消息内容。编辑完成后...
