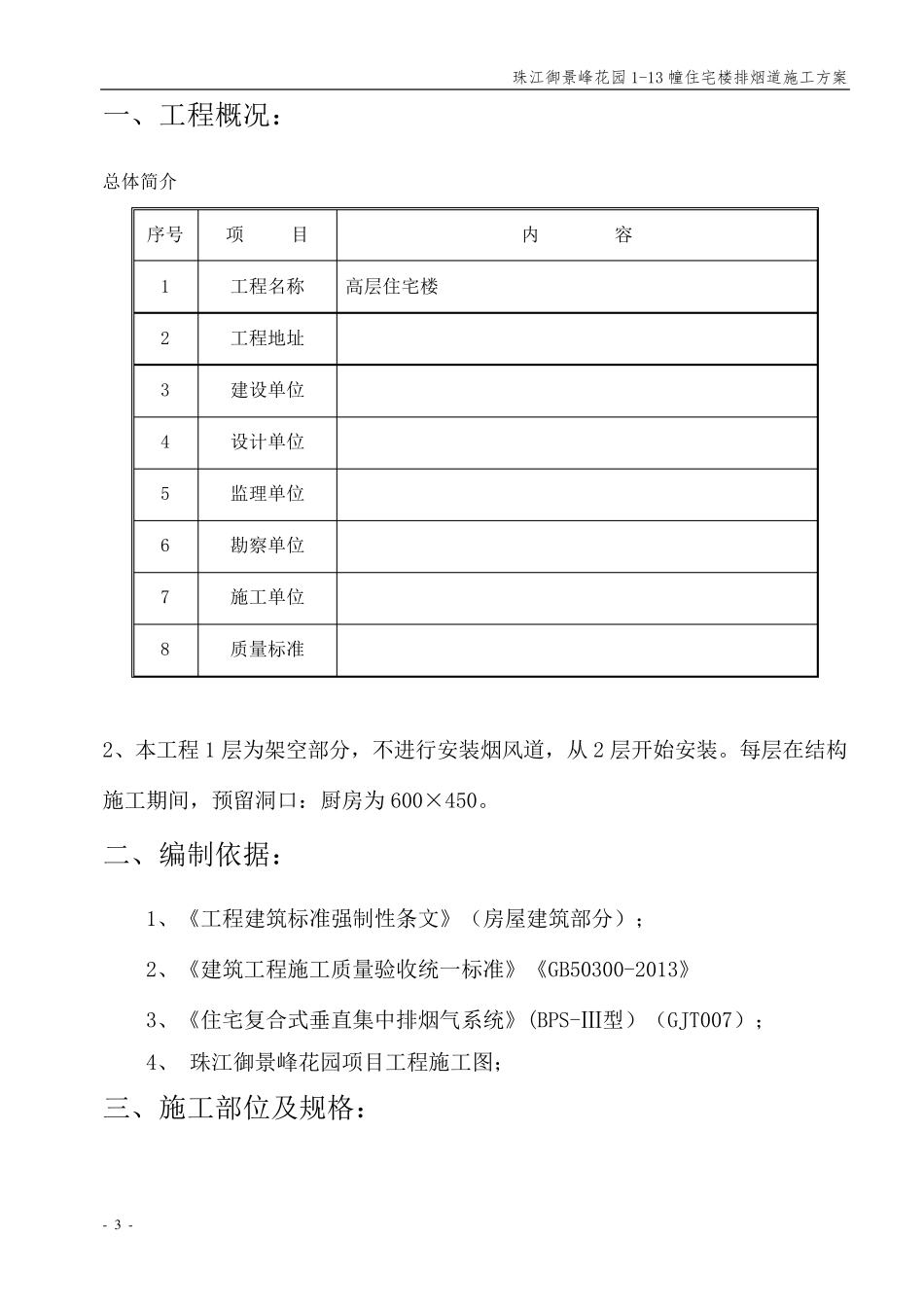

珠江御景峰花园1-13 幢住宅楼排烟道施工方案 - 1 - 排烟道施工方案 编制人： 审核人： 审批人： 年 月 日 珠江御景峰花园1-13 幢住宅楼排烟道施工方案 - 2 - 目 录 一、工程概况………………………………………………… 3 二、编制依据………………………………………………… 3 三、施工部位及规格………………………………………… 3 四、施工准备………………………………………………… 4 五、排烟道安装……………………………………………… 5 六、质量标准………………………………………………… 7 七、成品保护………………………………………………… 8 八、安全文明施工措施……………………………………… 9 珠江御景峰花园1-13 幢住宅楼排烟道施工方案 - 3 - 一、工程概况： 总体简介 序号 项 目 内 容 1 工程名称 高层住宅楼 2 工程地址 3 建设单位 4 设计单位 5 监理单位 6 勘察单位 7 施工单位 8 质量标准 2、本工程1 层为架空部分，不进行安装烟风道，从2 层开始安装。每层在结构施工期间，预留洞口：厨房为600×450。 二、编制依据： 1、《工程建筑标准强制性条文》（房屋建筑部分）； 2、《建筑工程施工质量验收统一标准》《GB50300-2013》 3、《住宅复合式垂直集中排烟气系统》(BPS-Ⅲ型）（GJT007）； 4、 珠江御景峰花园项目工程施工图； 三、施工部位及规格： 珠江御景峰花园1-13 幢住宅楼排烟道施工方案 - 4 - 3.1、施工部位为：施工部位为：建施图中所示厨房排烟道预留洞口处，每层为4 户。4 个排烟道。 3.2、本工程设计要求；厨房排烟道选用GJT007(BPS-Ⅲ型）BPSA-5，洞口预留尺寸 600*450，截面安装尺寸 400*500。 3.3、做法为：依据珠江御景峰花园项目工程施工图要求，选用合格的成品排气道进行安装，排气道安装在二次结构完成后，在抹灰工程施工前从下往上顺序逐层进行安装固定工作。安装前应整修顶板预留洞，并划出烟道中心线，然后对准中心线，周边用木楔固定，挂线校直。上下排烟道接合面用水泥砂浆密封。在各楼层洞口处安装二根 A14 的钢筋做层托,并在外露钢筋上涂抹两道防锈漆防，止钢筋锈蚀。 四、施工准备： 4.1、技术准备： 4.1.1、组织施工技术人员在施工前认真学习技术规范、标准、工艺规程、施工图集，熟悉图纸。 4.1.2、编制排烟道安装施工方案，对工长进行施工技术交底，明确各部位的做法。 4.1.3、对施...
