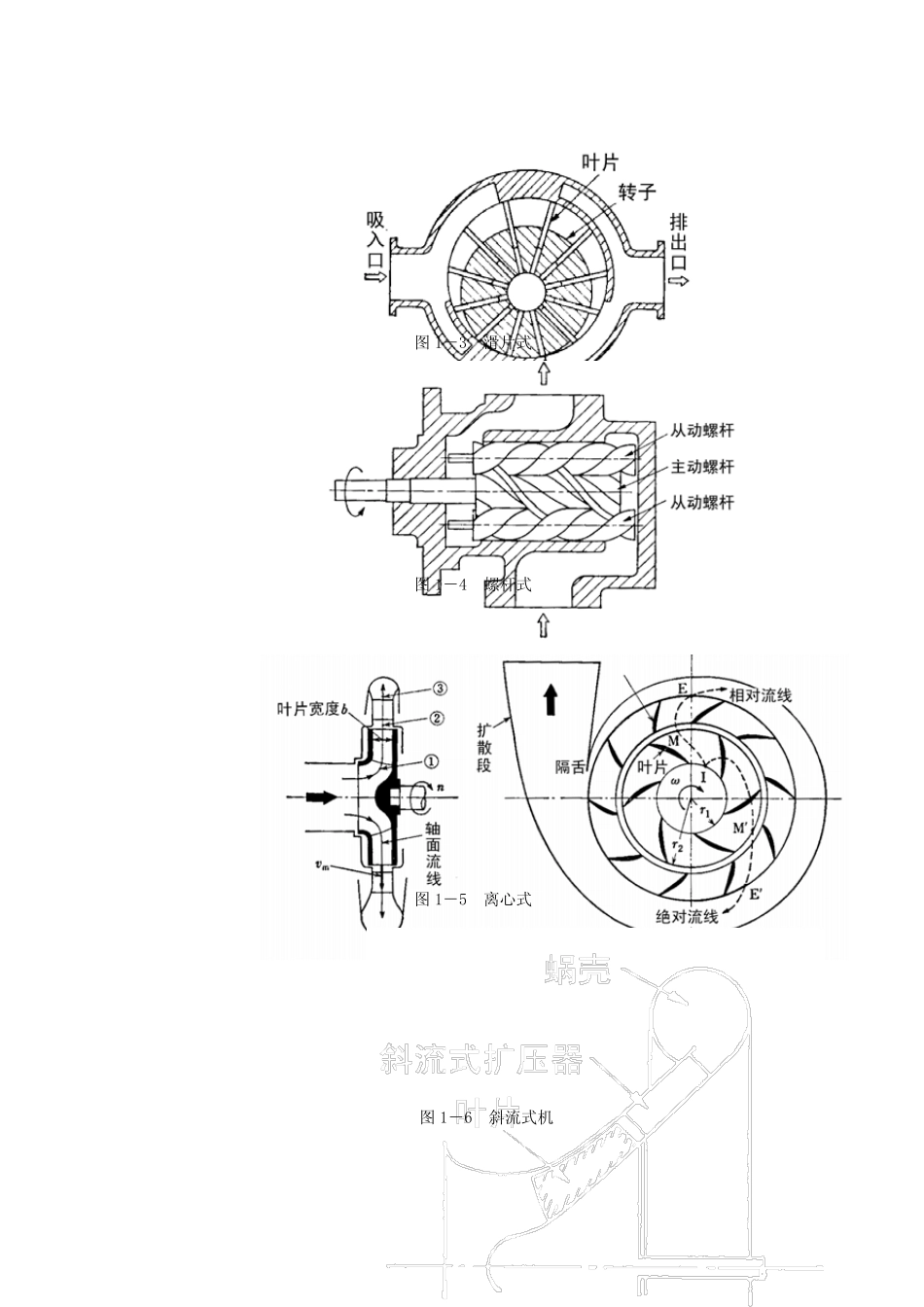

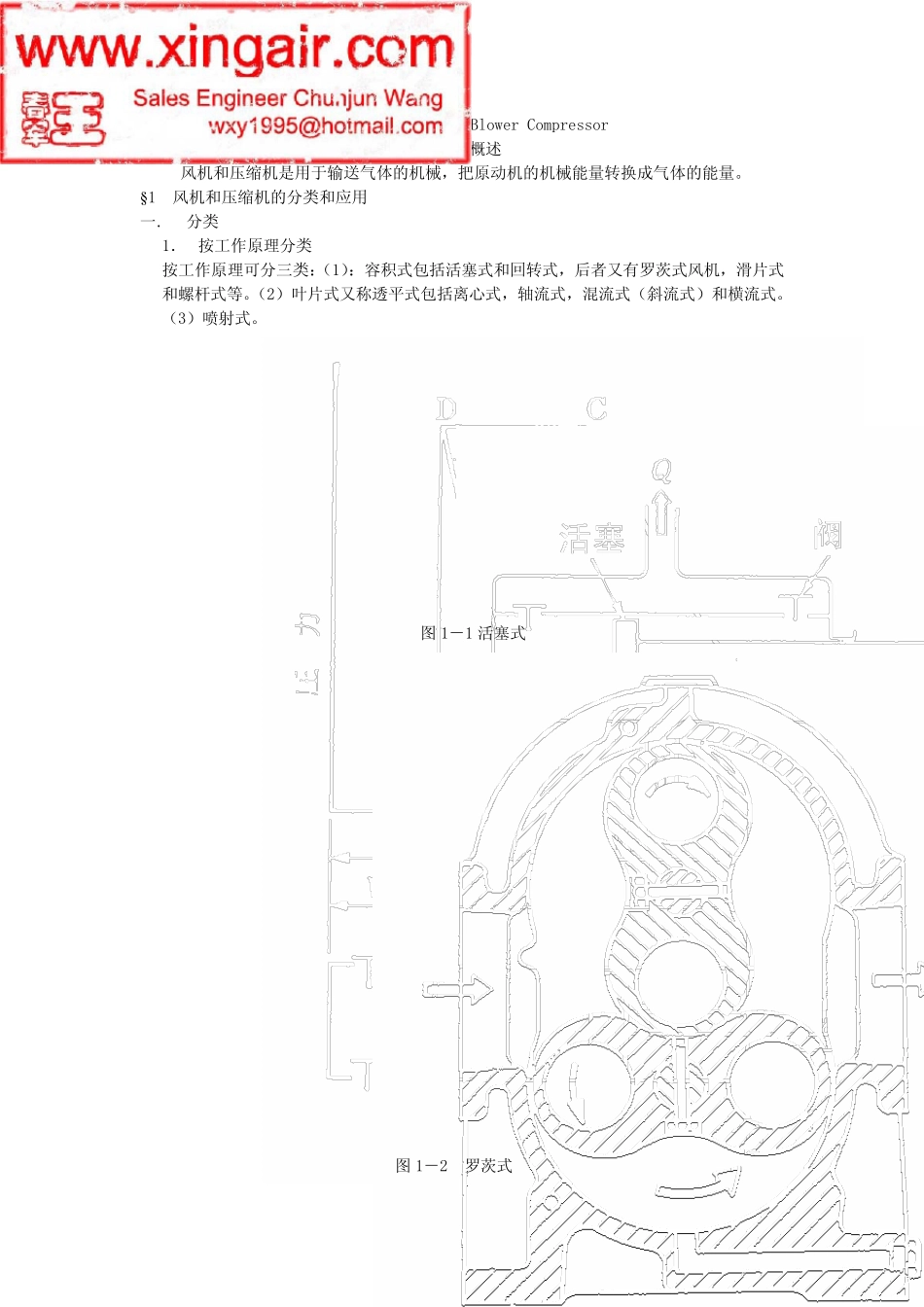

风机和压缩机 Fan Blower Compressor 第一章 概述 风机和压缩机是用于输送气体的机械，把原动机的机械能量转换成气体的能量。 §1 风机和压缩机的分类和应用 一． 分类 1． 按工作原理分类 按工作原理可分三类：（1）：容积式包括活塞式和回转式，后者又有罗茨式风机，滑片式和螺杆式等。（2）叶片式又称透平式包括离心式，轴流式，混流式（斜流式）和横流式。（3）喷射式。 图 1－1 活塞式 图 1－2 罗茨式 图1－3 滑片式 图1－4 螺杆式 图1－5 离心式 图1－6 斜流式机 图1－7 轴流式机械 图1－8 横流式 图1－9 喷射式 2． 按产生的压力的高低分类 根据排气压力（以绝对压力计算）的高低，输送气体的机械可分为： 通风机，排气压力低于11.27×104 N/m2 鼓风机，排气压力在（11.27~34.3）×104 N/m2 压缩机，排气压力高于34.3×104 N/m2 （大气压1kg/cm2=1.01972kg/cm2=1.01325×105Pa） 二． 风机的应用 风机广泛地应用在国民经济的各个领域。 §2 风机的结构和参数 以离心式通风机为例： 图 1－10 离心通风机简图 以离心式通风机为例可以看出风机的主要的几个部件：进气室，进气口，叶轮，蜗壳，出气口，扩散器等几个部件组成。 其主要参数与水泵相似的有：（1）流量（体积流量式质量流量）；（2）压力；指风机的压力升，即进出口压力之差，分全压△P，静压△Ps，及动压△Pd (3)转速 n(r/m)；（4）轴功率 Ns(kw=1.36ps)；（5）效率。 §3 气体的物理性质 我们着重介绍通风机常用的空气的物理性质。 一． 标准大气状态 温度为 273K（0℃），绝对压力为 101325N/ m2（760mmHg）, 重力加速度 g=9.807m/s2 时干燥空气状态称为标准大气状态，或叫大气的标准状态。在标准大气状态下空气的密度为ρ=1.2931Kg/m3。随着海拔高度的增加，大气的压力，温度，密度都变化，海平面的大气压力为 101325 N/ m2，温度为 288K（15℃），密度为 1.2258 Kg/m3。海拔高度为 H 时的大气状态可分为两种情况： H≤11Km 时：(troposphere) Pb= 101325(1-0.02257H)5.256 ,N/ m2 (H 单位为 km) T = 288-6.5H, K ρ=1.2258(1-0.02257H) 4.256 , Kg/m3 H≥11Km 时：同温层（stratosphere） Pb= 101325×1.266e-0.1578H ,N/ m2 (H 单位为 km) T = 216.5, K ρ=1.2258×1.684e-0.1578H , Kg/m3 二． 风机标准进口状态 我国规定的风机进口状态是指：工质为空气...
