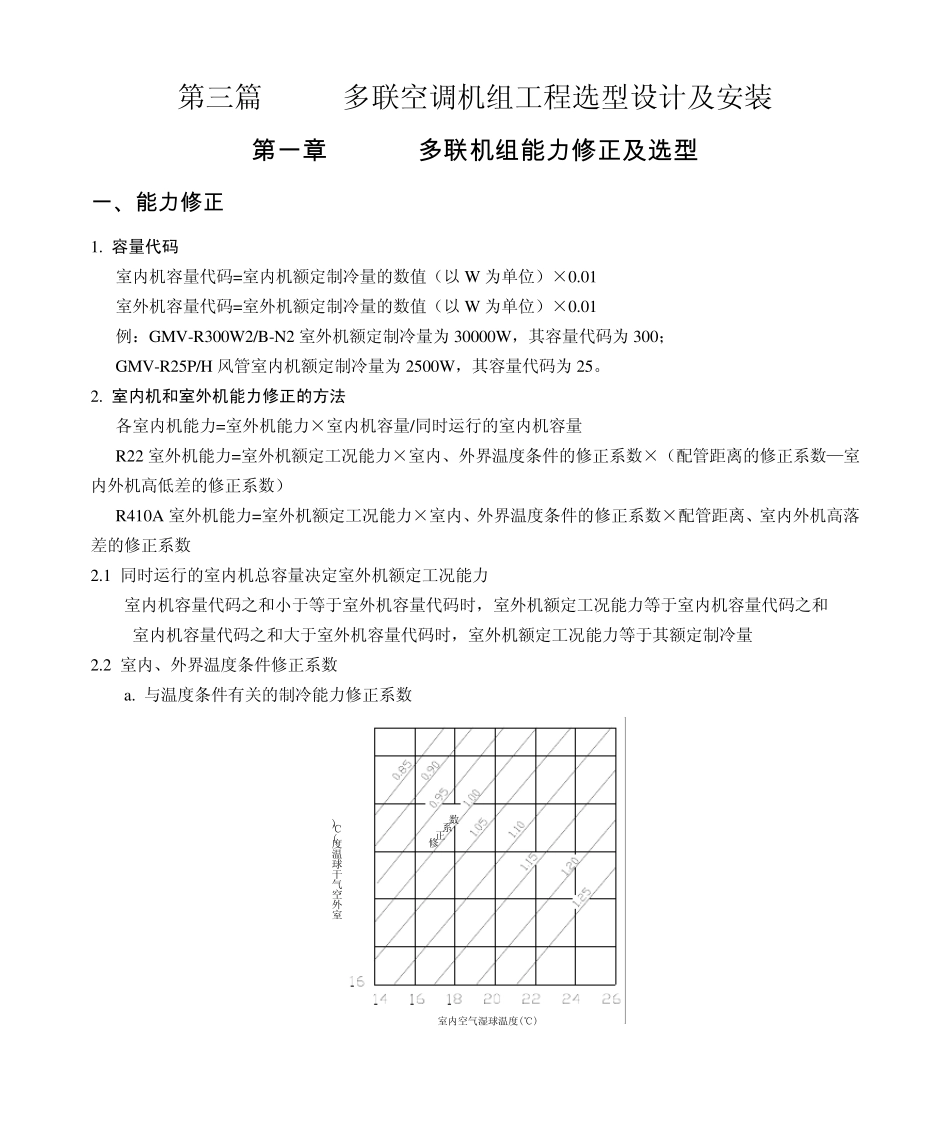

第三篇 GMV多联空调机组工程选型设计及安装 第 一 章 GMV多 联 机 组 能 力 修 正 及 选 型 一 、 能 力 修 正 1. 容量代码 室内机容量代码=室内机额定制冷量的数值(以W 为单位)×0.01 室外机容量代码=室外机额定制冷量的数值(以W 为单位)×0.01 例:GMV-R300W2/B-N2 室外机额定制冷量为30000W,其容量代码为300; GMV-R25P/H 风管室内机额定制冷量为2500W,其容量代码为25。 2. 室内机和室外机能力修正的方法 各室内机能力=室外机能力×室内机容量/同时运行的室内机容量 R22 室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×(配管距离的修正系数—室内外机高低差的修正系数) R410A 室外机能力=室外机额定工况能力×室内、外界温度条件的修正系数×配管距离、室内外机高落差的修正系数 2.1 同时运行的室内机总容量决定室外机额定工况能力 室内机容量代码之和小于等于室外机容量代码时,室外机额定工况能力等于室内机容量代码之和 室内机容量代码之和大于室外机容量代码时,室外机额定工况能力等于其额定制冷量 2.2 室内、外界温度条件修正系数 a. 与温度条件有关的制冷能力修正系数 室内空气湿球温度(℃)202530354043室外空气干球温度(℃)修正系数 b. GR、GRm 、GP、GPd、GPdm 、GPJ 系列多联机组与温度条件有关的制热能力修正系数 修正系数27262422201618室内空气干球温度(℃)12-15 -10 -5 0 5 10 15 16 室外空气湿球温度(℃)14 c. GRe 系列低温热泵数码多联机组与温度条件有关的制热能力修正系数 -20 室外空气湿球温度(℃)-2512-10-5-15156 1050162218室内空气干球温度(℃)161420272624修正系数 2.3 配管距离的修正系数(R22 机型) 相当的配管长度(m ) 5 10 15 20 25 30 35 40 45 50 制冷 1.0 0.99 0.98 0.97 0.96 0.95 0.94 0.93 0.92 0.91 制热 1.0 1.0 1.0 1.0 1.0 0.995 0.995 0.99 0.99 0.99 相当的配管长度(m ) 55 60 65 70 75 80 85 90 95 100 制冷 0.90 0.89 0.88 0.87 0.86 0.85 0.84 0.83 0.82 0.80 制热 0.985 0.985 0.985 0.98 0.98 0.98 0.975 0.975 0.975 0.965 相当的配管长度(m ) 105 110 115 120 125 130 135 140 145 150 制冷 0.79 0.78 0.77 0.76 0.75 0.74 0.73 0.72 0.71 0.7 制热 0.965 0.965 0.96 0.96 0.96 0....
