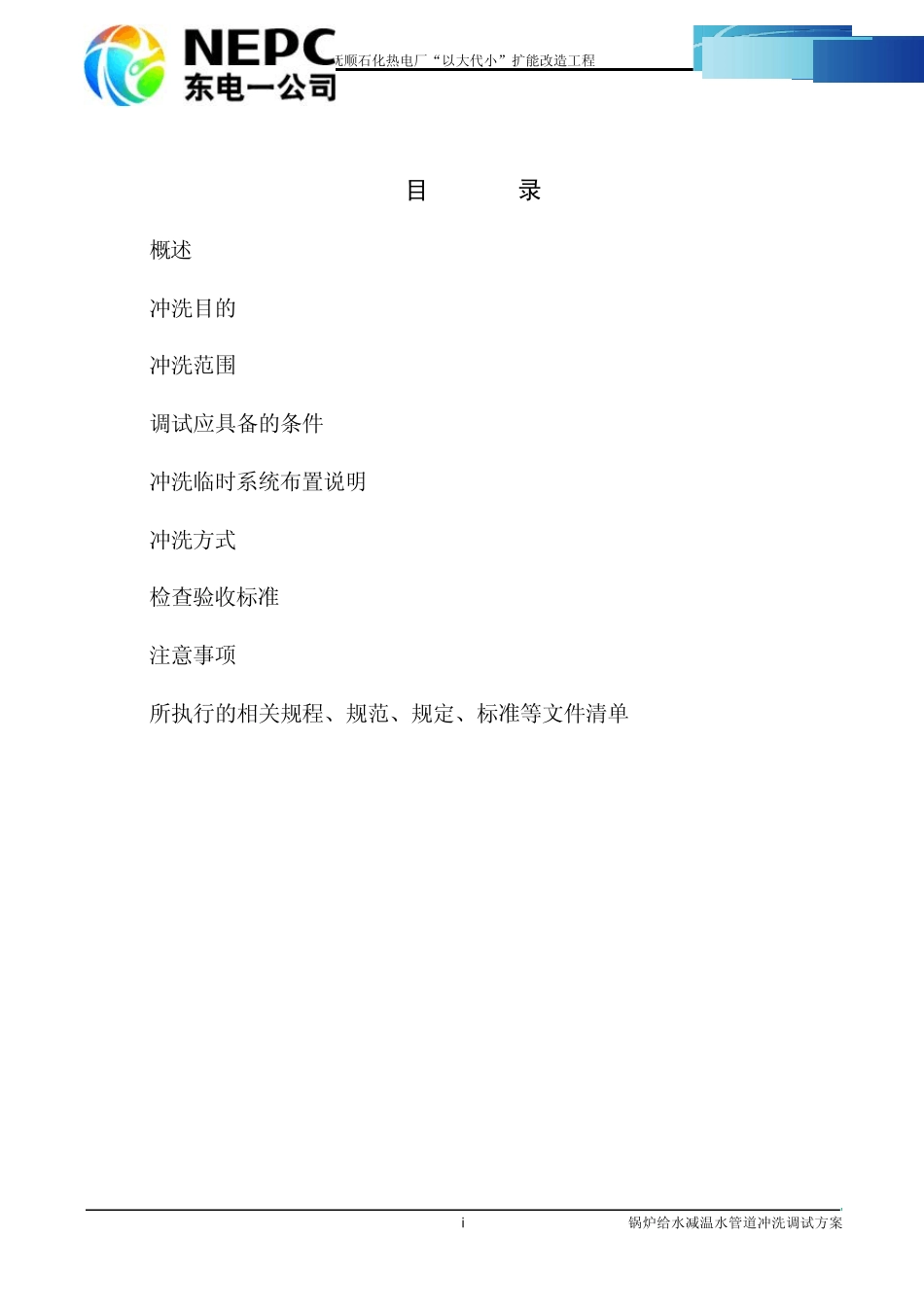

抚顺石化热电厂“以大代小”扩能改造工程 i 锅炉给水减温水管道冲洗调试方案 目 录 1.概述 ................................................. 1 2.冲洗目的 ............................................. 1 3.冲洗范围 ............................................. 2 4.调试应具备的条件 ...................................... 2 5.冲洗临时系统布置说明 ................................... 2 6.冲洗方式 ............................................. 2 7.检查验收标准 .......................................... 4 8.注意事项 ............................................. 4 9.所执行的相关规程、规范、规定、标准等文件清单............... 4 抚顺石化热电厂“以大代小”扩能改造工程 1 锅炉给水减温水管道冲洗调试方案 1 .概述 抚顺石化公司热电厂“以大代小”扩能改造工程所采用的锅炉为哈尔滨锅炉厂有限责任公司生产的 HG-460/9.8-YM21型锅炉。本锅炉为单锅筒、集中下降管、四角切圆燃烧、平衡通风、固态排渣的自然循环锅炉，采用前吊后支、П 型布置。 制粉系统为钢球磨中间储仓式干燥剂送粉系统，设计煤粉细度 R90不大于 22%。本锅炉采用正四角直流式煤粉燃烧器，假想切圆直径为Φ 814的逆时针切圆。燃烧器设置 3层共 12只一次风喷口、8层共 32只二次风喷口、下两层二次风喷口兼做油配风器，单个喷嘴热功率为 52.5MW。 两级汽温调节均采用给水喷水减温，可以保证锅炉在 70%负荷运行时，汽温仍可达到额定参数。喷水取自给水操作台前锅炉给水，用电动调节阀调节喷水量。本锅炉额定工况一级喷水量 27.4t/h，作为粗调，降温 25℃；二级喷水量 11.7t/h，作为细调，降温 19℃。 1.1 锅炉主要技术参数为： 锅炉型号 HG-460/9.8-YM21 额定蒸发量 460 t/h 锅筒工作压力 11.6 MPa 额定蒸汽压力 9.8 MPa 额定蒸汽温度 540 ℃ 给水温度 215 ℃ 排烟温度 133 ℃ 锅炉效率 91.78 % 燃料消耗量 66.6 t/h（设计煤种） 2 .冲洗目的 为了清除系统及设备内由于运输、安装遗留的杂物，防止减温器喷咀被堵、防止汽水污染、防止阀门卡涩，新建机组在首次投运之前必须要经过减温水管道冲洗阶段，以清除管道抚顺石化热电厂“以大代小”扩能改造工程 2 锅炉给水减温水管道冲洗调试方案 留有杂物，确保机组正常运行。 3 .冲洗范围 过热器减温水系统和高...
