1.3导线架设施工工艺标准VIP免费

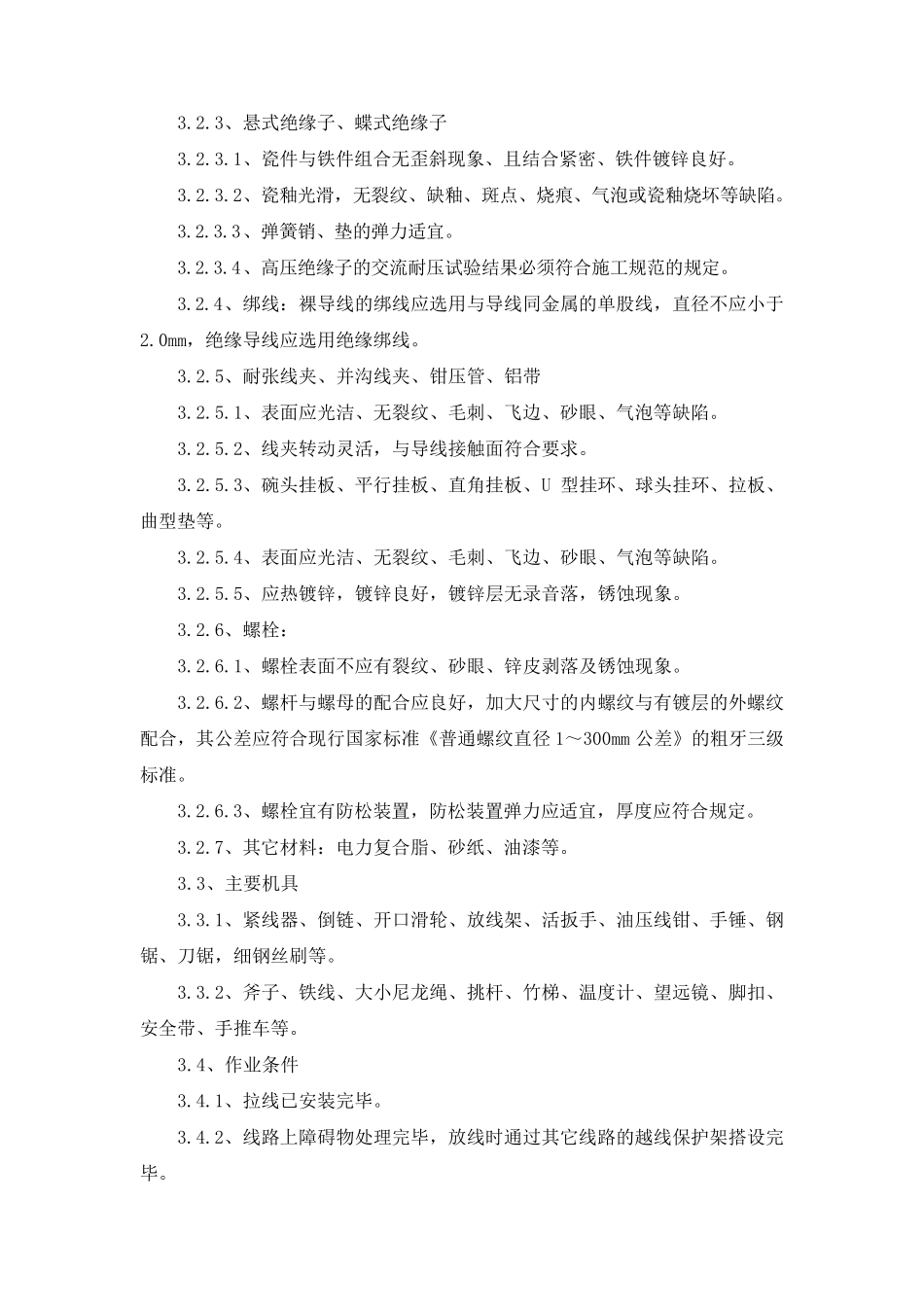

1.3 导线架设施工工艺标准 1 适用范围 本施工工艺标准适用于10kV 及以下架空配电线路的导线架设安装工程。 2 编制依据 2.1、《建筑工程施工质量验收统一标准》GB50300-2001。 2.2、《建筑电气工程施工质量验收规范》GB50303-2002。 3.3、《城市道路照明施工及验收规程》CJ89-2001。 3 施工准备 3.1、技术准备及要求 3.1.1、进行现场调查、收集有关资料，了解作业情况。 3.1.2、开工前认真审核设计图纸和说明，做好图纸会审和施工方案，确定开挖断面和堆土位置，并经上级批准。 3.1.3、对有关人员做好书面技术交底工作，交底程序为：技术负责人→工程部部长→班组长→施工人员，交底以书面形式进行。 3.2、材料准备及要求 3.2.1、所采用的器材、材料应符合国家现行技术标准的规定，并应有产品合格证。 3.2.2、导线： 3.2.3.2、导线不应有松股、交叉、折叠、断裂及破损等缺陷，裸铝绞线不应有严重腐蚀现象。 3.2.2.2、不应有严重腐蚀现象。 3.2.2.3、绝缘导线表面应平整，光滑、色 泽 均 匀 ，绝缘层 厚 度 应符合规定。绝缘层 应挤 包 紧 密 ，且 易 剥 离 、绝缘线端 部应有密 封 措 施。 3.2.2.4、导线最 小 截 面应符合表3.2.2.4 所示 数 值 。 导线最 小 截 面（ mm2） 表3.2.2.4 导线种 类 10kV 1kV以下 居 民 区 非 居 民 区 铝绞线 钢 芯 铝绞线 铜 绞线 35 25 16 25 16～ 25 16 16～ 25 16～ 25 直 径 3.2～ 4.0mm 3.2.3、悬式绝缘子、蝶式绝缘子 3.2.3.1、瓷件与铁件组合无歪斜现象、且结合紧密、铁件镀锌良好。 3.2.3.2、瓷釉光滑，无裂纹、缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷。 3.2.3.3、弹簧销、垫的弹力适宜。 3.2.3.4、高压绝缘子的交流耐压试验结果必须符合施工规范的规定。 3.2.4、绑线：裸导线的绑线应选用与导线同金属的单股线，直径不应小于2.0mm，绝缘导线应选用绝缘绑线。 3.2.5、耐张线夹、并沟线夹、钳压管、铝带 3.2.5.1、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 3.2.5.2、线夹转动灵活，与导线接触面符合要求。 3.2.5.3、碗头挂板、平行挂板、直角挂板、U 型挂环、球头挂环、拉板、曲型垫等。 3.2.5.4、表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷。 3.2.5.5、应热镀锌，镀锌良好，镀锌层无录音落，锈蚀现象。 3.2.6、螺栓： 3.2.6.1、螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。...
