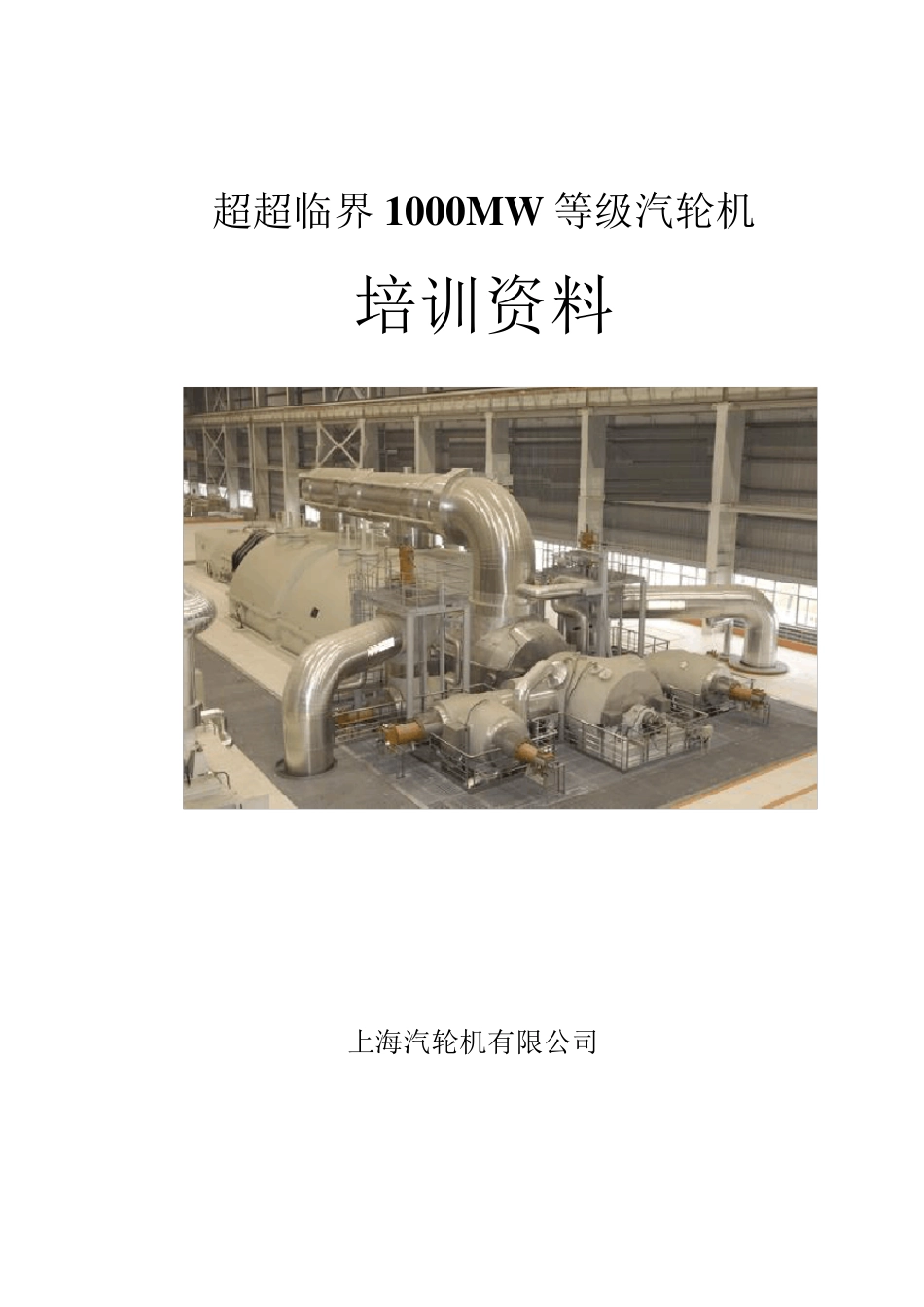

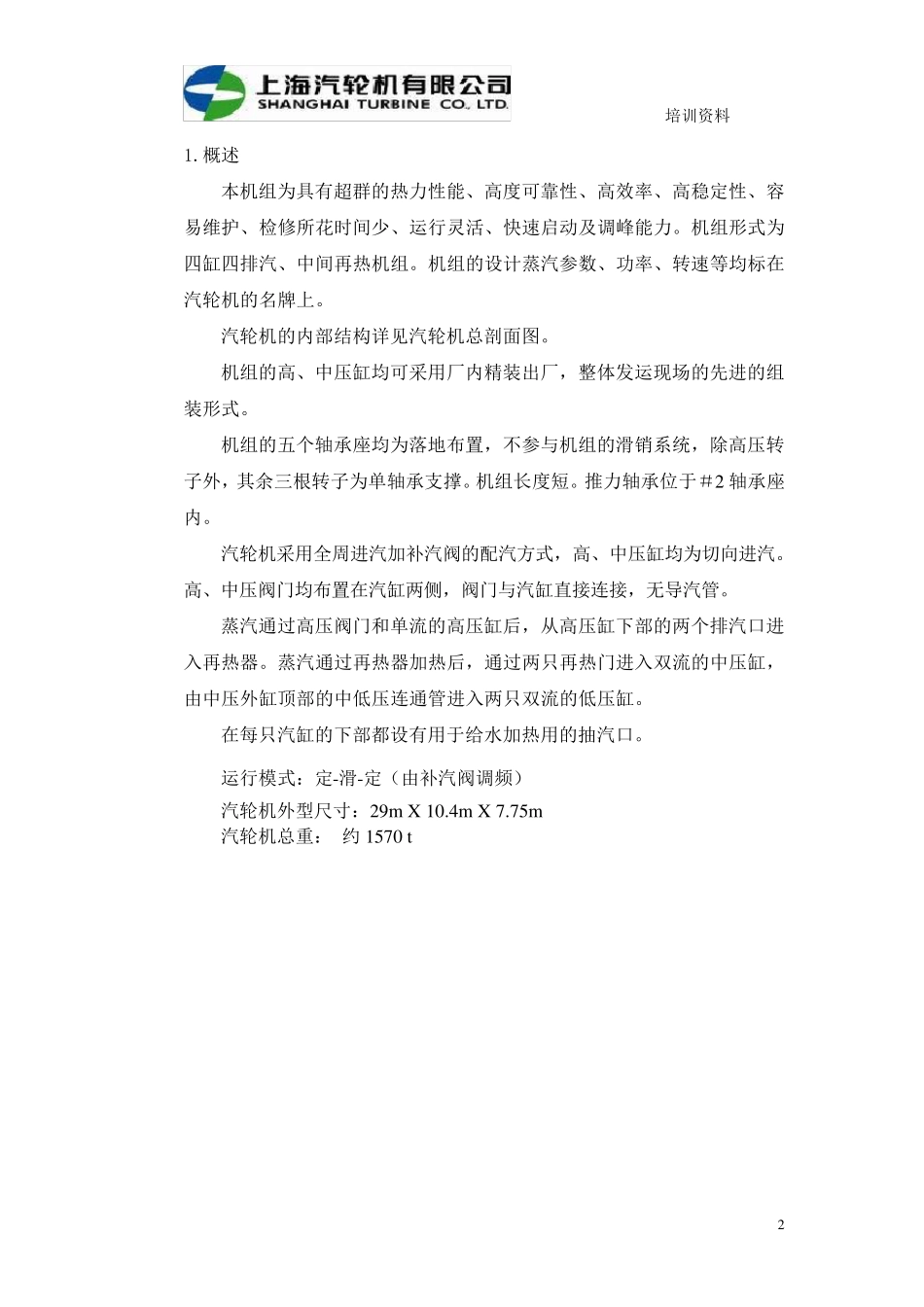

超超临界1000MW 等级汽轮机 培训资料 上海汽轮机有限公司 培训资料 1 目 录 1. 概述 2. 汽轮机本体结构特点 2.1 总体结构特点 2.2 高压缸的特点 2.3 主汽门调门 2.4 补汽阀 2.5 中压汽轮机 2.6 再热主汽门 2.7 低压汽轮机 2.8 中低压连通管道 2.9 轴承座 2.10 盘车装置 3．辅助系统 3.1 轴承 3.2.疏水系统 3.3 润滑油系统 3.4 轴封系统 3.5 低压缸喷水系统 3.6 高压缸通风 4.热力性能和启动 4.1 热力循环 4.2 热力特性 4.3 启动 5.控制保护系统 培训资料 2 1.概述 本机组为具有超群的热力性能、高度可靠性、高效率、高稳定性、容易维护、检修所花时间少、运行灵活、快速启动及调峰能力。机组形式为四缸四排汽、中间再热机组。机组的设计蒸汽参数、功率、转速等均标在汽轮机的名牌上。 汽轮机的内部结构详见汽轮机总剖面图。 机组的高、中压缸均可采用厂内精装出厂，整体发运现场的先进的组装形式。 机组的五个轴承座均为落地布置，不参与机组的滑销系统，除高压转子外，其余三根转子为单轴承支撑。机组长度短。推力轴承位于＃2 轴承座内。 汽轮机采用全周进汽加补汽阀的配汽方式，高、中压缸均为切向进汽。高、中压阀门均布置在汽缸两侧，阀门与汽缸直接连接，无导汽管。 蒸汽通过高压阀门和单流的高压缸后，从高压缸下部的两个排汽口进入再热器。蒸汽通过再热器加热后，通过两只再热门进入双流的中压缸，由 中压外缸顶 部的中低 压连通管进入两只双流的低 压缸。 在每 只汽缸的下部都 设有用于给 水 加热用的抽 汽口。 运行模 式： 定-滑-定（ 由 补汽阀调频 ） 汽轮机外型 尺 寸 ： 29m X 10.4m X 7.75m 汽轮机总重 ： 约 1570 t 培训资料 2 2 汽轮机本体结构特点 本机组的总体型式为单轴四缸四排汽；所采用的积木块是西门子公司近期开发的三个最大功率可达到1100MW 等级的HMN 型积木块组合：一个单流圆筒型H30 高压缸，一个双流M30 中压缸，两个N30 双流低压缸。“HMN”组合的功率范围为300MW至 1100MW 。根据排汽容积流量的大小（背压及功率）可选配 1 至 3 个低压缸。本机组技术先进、成熟、安全可靠；所有的最新技术近期均有成功的应用业绩，通过这些技术的最优组合，使该机型的总体性能达到了世界一流的先进水平。 机组纵剖面图 培训资料 3 2.1 总体结构特点 汽轮发电机组三维立体视图 本机组采用一只高压缸、一只中压...
