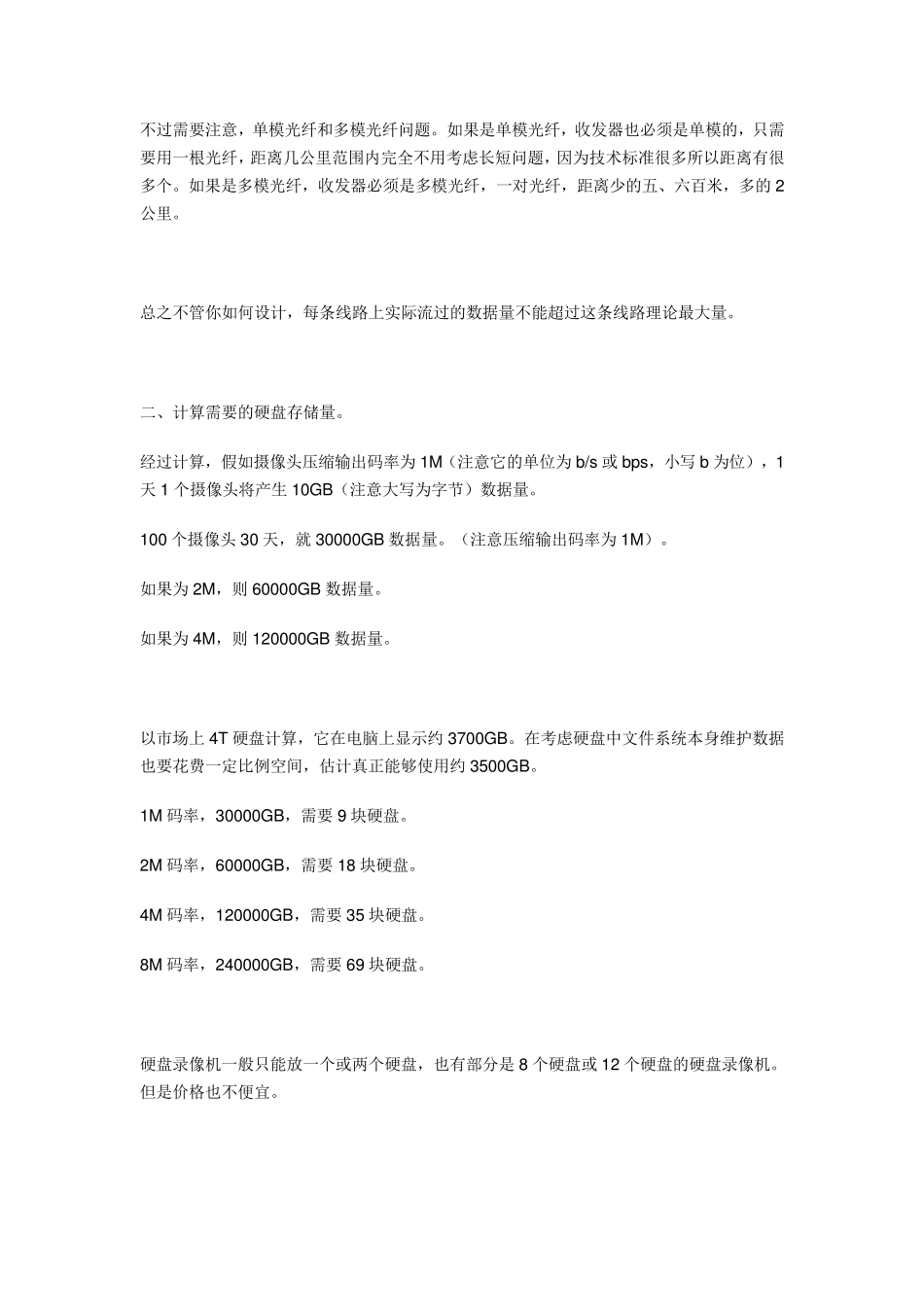

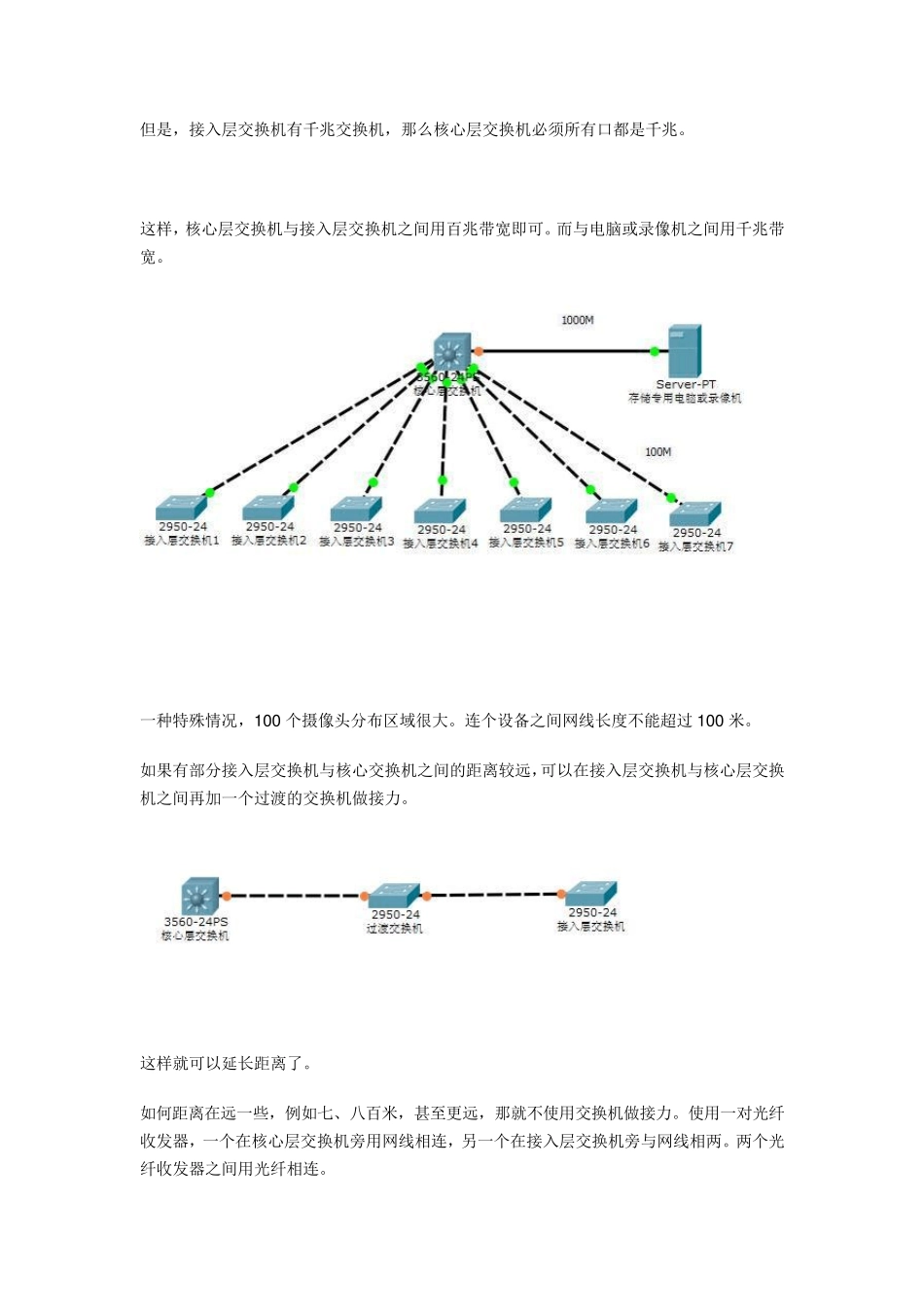

100 路网络摄像机监控方案 一、计算线路带宽。 首先要确定每个摄像头的视频输出所需要的带宽。摄像头参数介绍里一般叫“压缩输出码率” 几乎所有的摄像头，这个参数是可以手动调整的，一般可调范围在几百K 到 8M 或 16M 。不同厂家不同型号的可调整范围不同。 这需要根据你对图像清晰度要求自行决定。 例如，这里假定每个摄像头的压缩输出码率为4 兆。100 个摄像头则为400 兆。 一般是几个摄像头共用一个交换机。与摄像头直接相连的交换机可以使用百兆交换机。根据摄像头地理分布决定几个摄像头连在一个交换机上。 这类交换机可以选择5 口、8 口、12 口的百兆交换机。它们分别对多可以连4 个、7 个和11 个摄像头。 为了方便区别这里可以把上面这种与摄像头直接相连的交换机称为“接入层交换机” 当然，如果部分摄像头比较集中，12 口或24 口交换机即可连接11 个或23 个摄像头，并且摄像头输出码率比较大，总输出码率超过100 兆，那这台交换机必须是千兆交换机，可以是22 口百兆+2 口千兆的交换机。 多个接入层交换机在与专门的交换机相连，这里称为“核心层交换机”。这里需要确定汇聚层交换机使用百兆还是千兆交换机，以及使用几个接口。 假如接入层交换机为 8 口的，每个都连7 个摄像头。那需要15 个接入层交换机即。那么核心层交换机选择24 口交换机即可，是那种有20 或 22 个百兆接口，4 个或2 个千兆接口的。 但是，接入层交换机有千兆交换机，那么核心层交换机必须所有口都是千兆。 这样，核心层交换机与接入层交换机之间用百兆带宽即可。而与电脑或录像机之间用千兆带宽。 一种特殊情况，1 0 0 个摄像头分布区域很大。连个设备之间网线长度不能超过1 0 0 米。 如果有部分接入层交换机与核心交换机之间的距离较远，可以在接入层交换机与核心层交换机之间再加一个过渡的交换机做接力。 这样就可以延长距离了。 如何距离在远一些，例如七、八百米，甚至更远，那就不使用交换机做接力。使用一对光纤收发器，一个在核心层交换机旁用网线相连，另一个在接入层交换机旁与网线相两。两个光纤收发器之间用光纤相连。 不过需要注意，单模光纤和多模光纤问题。如果是单模光纤，收发器也必须是单模的，只需要用一根光纤，距离几公里范围内完全不用考虑长短问题，因为技术标准很多所以距离有很多个。如果是多模光纤，收发器必须是多模光纤，一对光纤，距离少的五、六百米，多的2公里。 总之不...
