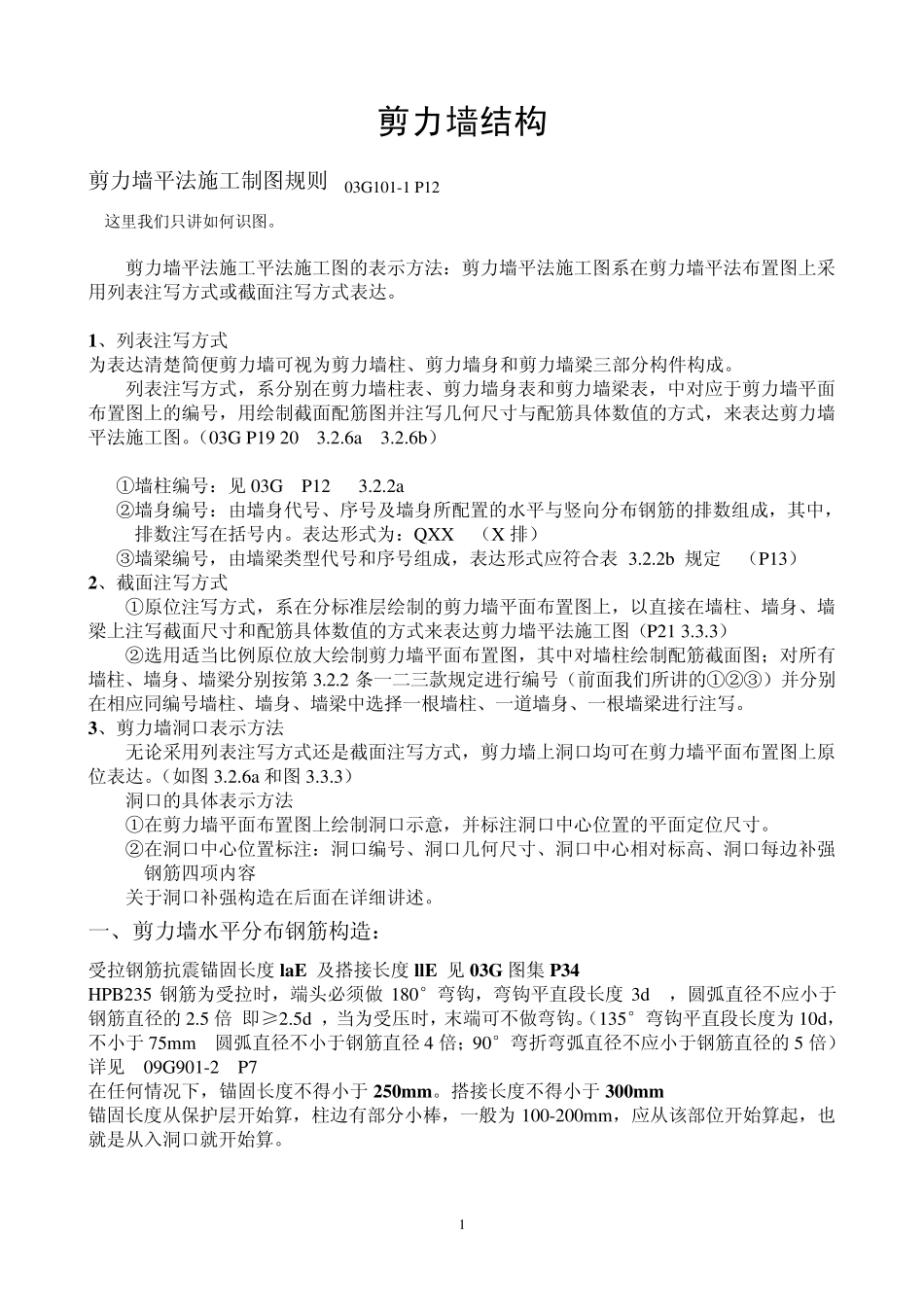

1 剪力墙结构 剪力墙平法施工制图规则 03G101-1 P12 这里我们只讲如何识图。 剪力墙平法施工平法施工图的表示方法：剪力墙平法施工图系在剪力墙平法布置图上采用列表注写方式或截面注写方式表达。 1、列表注写方式 为表达清楚简便剪力墙可视为剪力墙柱、剪力墙身和剪力墙梁三部分构件构成。 列表注写方式，系分别在剪力墙柱表、剪力墙身表和剪力墙梁表，中对应于剪力墙平面布置图上的编号，用绘制截面配筋图并注写几何尺寸与配筋具体数值的方式，来表达剪力墙平法施工图。（03G P19 20 3.2.6a 3.2.6b） ①墙柱编号：见 03G P12 3.2.2a ②墙身编号：由墙身代号、序号及墙身所配置的水平与竖向分布钢筋的排数组成，其中，排数注写在括号内。表达形式为：QXX （X 排） ③墙梁编号，由墙梁类型代号和序号组成，表达形式应符合表 3.2.2b 规定 （P13） 2、截面注写方式 ①原位注写方式，系在分标准层绘制的剪力墙平面布置图上，以直接在墙柱、墙身、墙梁上注写截面尺寸和配筋具体数值的方式来表达剪力墙平法施工图（P21 3.3.3） ②选用适当比例原位放大绘制剪力墙平面布置图，其中对墙柱绘制配筋截面图；对所有墙柱、墙身、墙梁分别按第 3.2.2 条一二三款规定进行编号（前面我们所讲的①②③）并分别在相应同编号墙柱、墙身、墙梁中选择一根墙柱、一道墙身、一根墙梁进行注写。 3、剪力墙洞口表示方法 无论采用列表注写方式还是截面注写方式，剪力墙上洞口均可在剪力墙平面布置图上原位表达。（如图 3.2.6a 和图 3.3.3） 洞口的具体表示方法 ①在剪力墙平面布置图上绘制洞口示意，并标注洞口中心位置的平面定位尺寸。 ②在洞口中心位置标注：洞口编号、洞口几何尺寸、洞口中心相对标高、洞口每边补强钢筋四项内容 关于洞口补强构造在后面在详细讲述。 一、 剪力墙水平分布钢筋构造： 受拉钢筋抗震锚固长度laE 及搭接长度llE 见 03G 图集P34 HPB235 钢筋为受拉时，端头必须做180°弯钩，弯钩平直段长度3d ，圆弧直径不应小于钢筋直径的 2.5 倍 即≥2.5d ，当为受压时，末端可不做弯钩。（135°弯钩平直段长度为 10d，不小于 75m m 圆弧直径不小于钢筋直径 4 倍；90°弯折弯弧直径不应小于钢筋直径的 5 倍） 详见 09G901-2 P7 在任何情况下，锚固长度不得小于 250m m 。搭接长度不得小于 300m m 锚固长度从保护层开始算，柱边有部分小棒，一般为 100-200m m ，应从该部位开始算...
