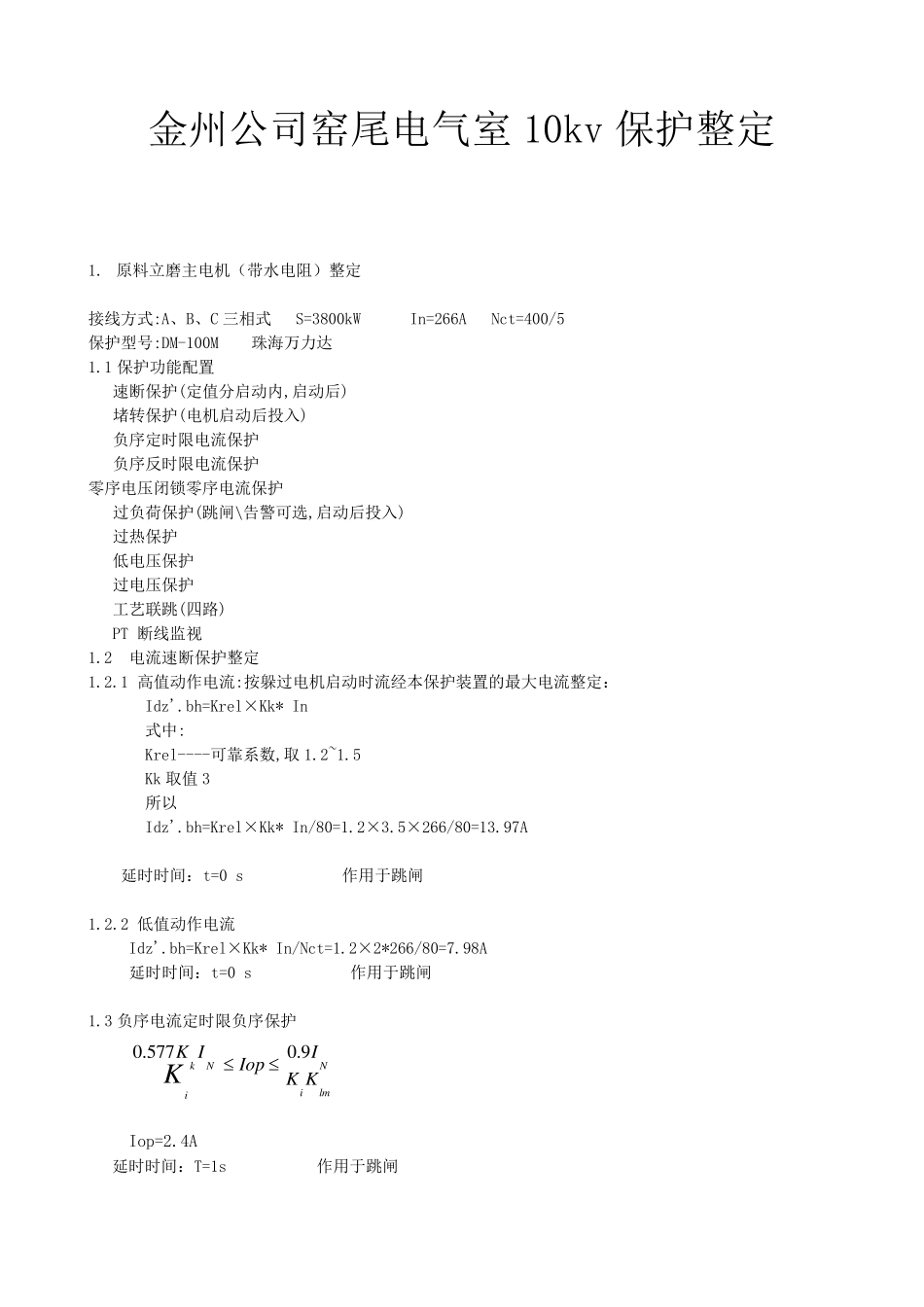

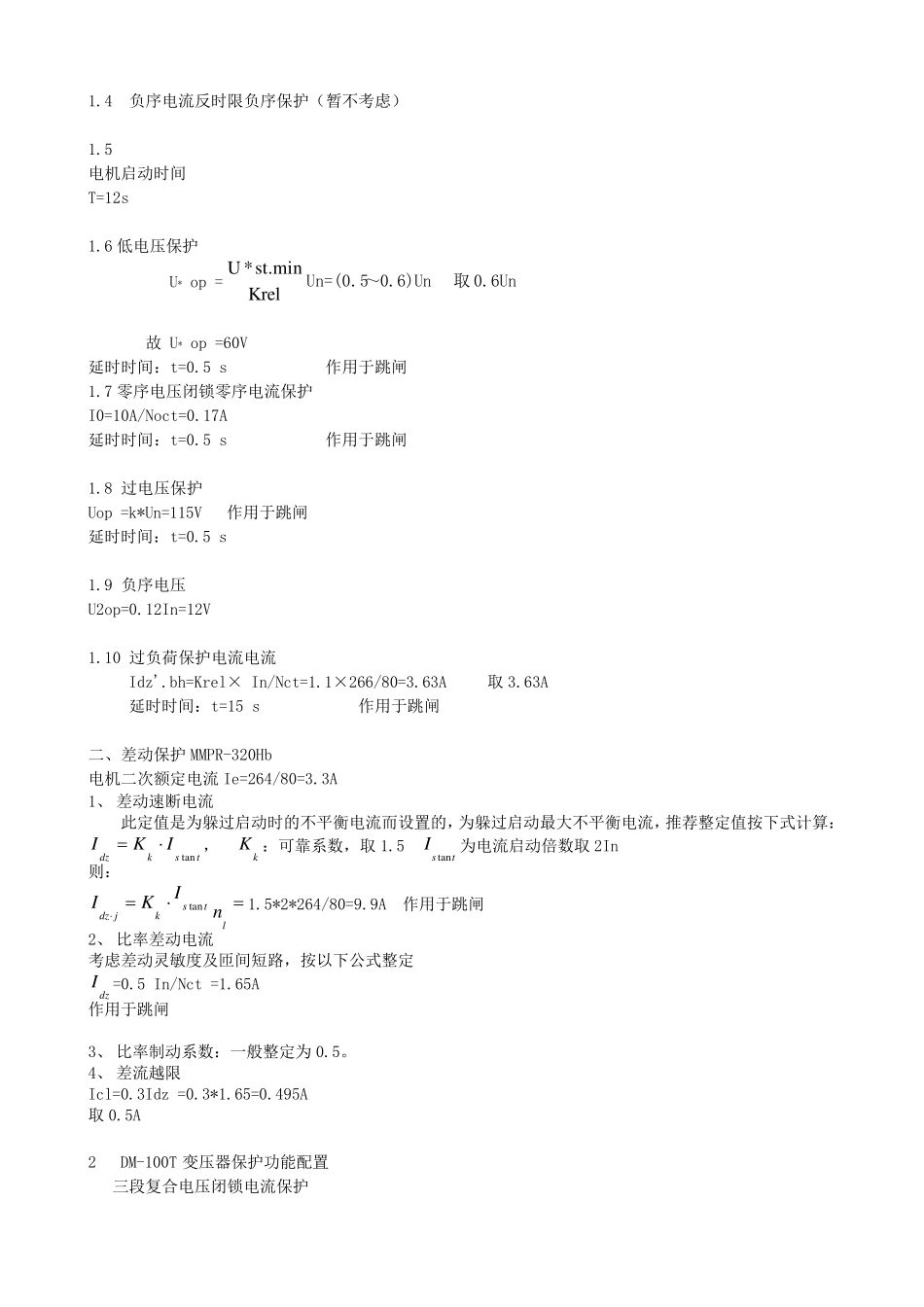

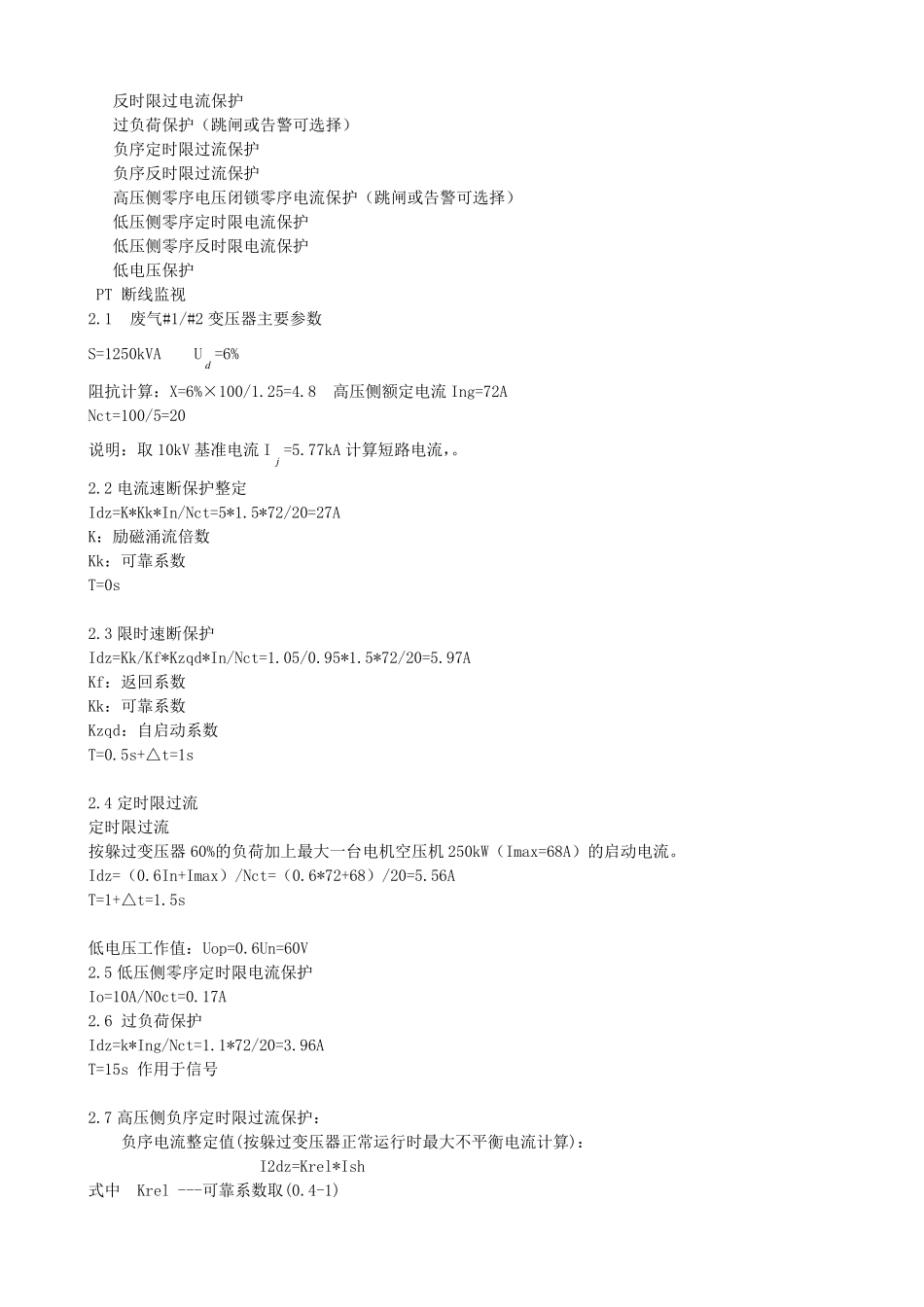

金州公司窑尾电气室10kv 保护整定 1. 原料立磨主电机（带水电阻）整定 接线方式:A、B、C 三相式 S=3800kW In=266A Nct=400/5 保护型号:DM-100M 珠海万力达 1.1 保护功能配置 速断保护(定值分启动内,启动后) 堵转保护(电机启动后投入) 负序定时限电流保护 负序反时限电流保护 零序电压闭锁零序电流保护 过负荷保护(跳闸\告警可选,启动后投入) 过热保护 低电压保护 过电压保护 工艺联跳(四路) PT 断线监视 1.2 电流速断保护整定 1.2.1 高值动作电流:按躲过电机启动时流经本保护装置的最大电流整定： Idz'.bh=Krel×Kk* In 式中: Krel----可靠系数,取 1.2~1.5 Kk 取值3 所以 Idz'.bh=Krel×Kk* In/80=1.2×3.5×266/80=13.97A 延时时间：t=0 s 作用于跳闸 1.2.2 低值动作电流 Idz'.bh=Krel×Kk* In/Nct=1.2×2*266/80=7.98A 延时时间：t=0 s 作用于跳闸 1.3 负序电流定时限负序保护 lmiNiNkKKIIopIKK9.05 7 7.0 Iop=2.4A 延时时间：T=1s 作用于跳闸 1.4 负序电流反时限负序保护（暂不考虑） 1.5 电机启动时间 T=12s 1.6 低电压保护 U* op =Krelst.min*UUn=(0.5～0.6)Un 取0.6Un 故 U* op =60V 延时时间：t=0.5 s 作用于跳闸 1.7 零序电压闭锁零序电流保护 I0=10A/Noct=0.17A 延时时间：t=0.5 s 作用于跳闸 1.8 过电压保护 Uop =k*Un=115V 作用于跳闸 延时时间：t=0.5 s 1.9 负序电压 U2op=0.12In=12V 1.10 过负荷保护电流电流 Idz'.bh=Krel× In/Nct=1.1×266/80=3.63A 取3.63A 延时时间：t=15 s 作用于跳闸 二、差动保护MMPR-320Hb 电机二次额定电流Ie=264/80=3.3A 1、 差动速断电流 此定值是为躲过启动时的不平衡电流而设置的，为躲过启动最大不平衡电流，推荐整定值按下式计算： tskdzIKItan， kK ：可靠系数，取1.5 tsItan 为电流启动倍数取2In 则： ltskjdznIKItan1.5*2*264/80=9.9A 作用于跳闸 2、 比率差动电流 考虑差动灵敏度及匝间短路，按以下公式整定 dzI=0.5 In/Nct =1.65A 作用于跳闸 3、 比率制动系数：一般整定为 0.5。 4、 差流越限 Icl=0.3Idz =0.3*1.65=0.495A 取0.5A 2 DM-100T 变压器保护功能配置 三段复合电压闭锁电流保护 反时限过电流保护 过负荷保护（跳闸或告警可选择） 负序定时限过流保护 负序反时限过流保护 高压侧零序电压闭锁零序电流保护（跳闸或告警可选...
