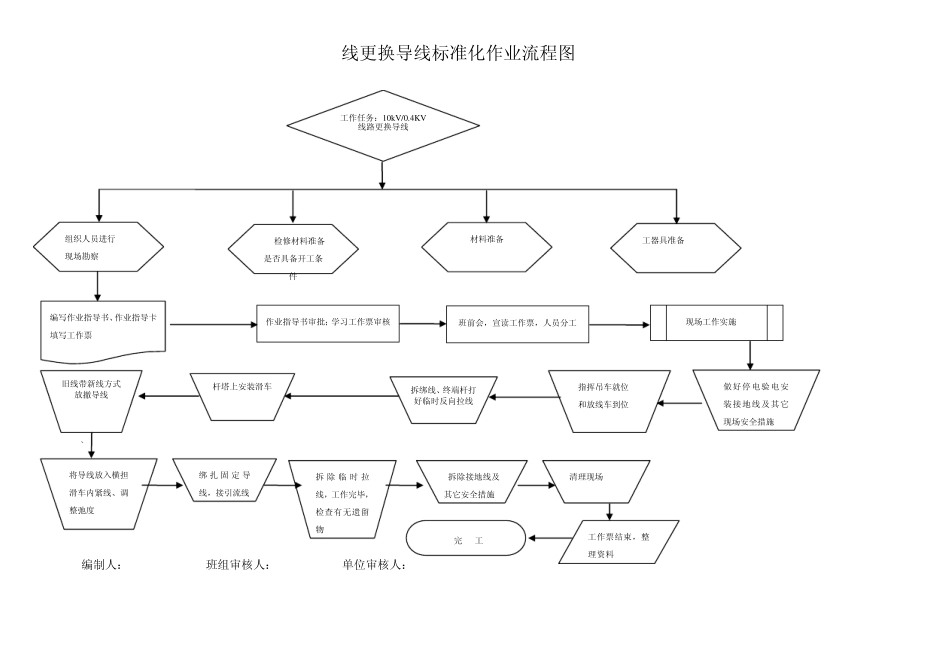

` 编制人： 班组审核人： 单位审核人： 10kV/0.4kV **线更换导线标准化作业流程图 编写作业指导书、作业指导卡填写工作票 工作任务：10k V/0.4KV线路更换导线 组织人员进行 现场勘察 材料准备 工器具准备 作业指导书审批；学习工作票审核 旧线带新线方式放撤导线 班前会，宣读工作票，人员分工 杆塔上安装滑车 拆绑线、终端杆打好临时反向拉线 指挥吊车就位 和放线车到位 做好停电验电安装接地线及其它现场安全措施 将导线放入横担滑车内紧线、调整弛度 现场工作实施 工作票结束，整理资料 绑 扎 固 定 导线，接引流线 完 工 检修材料准备 是否具备开工条件 拆 除 临 时 拉线，工作完毕，检查有无遗留物 拆除接地线及其它安全措施 清理现场 编号: ZDS-20211001 10kV/0.4kV线路更换导线作业指导书 编 写： 年 月 日 审 核： 年 月 日 批 准： 年 月 日 工作负责人： 作业日期 年 月 日 至 年 月 日 内蒙古东部电力有限公司-呼伦贝尔电业局-**供电局-配电班 1、范围 1.1 本指导书适用于××供电局10Kv/0.4KV××线更换导线作业。 1.2 如采用另外的作业方法时，应另行编制标准化作业指导书，但其格式、流程、原则不变。 2、引用文件 2.1 国家电网公司 《电力安全工作规程（电力线路部分）》 2.2 GBJ223-90 《架空配电线路施工及验收规范》 2.3 内蒙古东部电力有限公司《架空配电线路安装检修规程》 2.4 内蒙古东部电力有限公司《中低压配电网建设与技术改造原则意见》 3、人员分工 排序号 内容 负责人 工作人员签字 1 准备工器具 2 布臵现场安全措施 3 杆塔上滑车、挂臵紧线工器具 4 紧线和挂臵、固定导线作业 5 布臵辅助安全措施 6 看守线轴 7 看守跨越架 8 放撤线作业 9 自检验收 10 办理工作终结手续 11 拆除安全措施 12 召开班后会 13 资料存档 4、材料 排序号 名称 规格 单位 数量 责任人 1 导线 kg 2 铝绑线 m 3 导线接续金具 个 5、工器具 排序号 名称 规格 单位 数量 责任人 1 脚扣 付 2 安全带 条 3 10kV验电器 组 4 接地线 组 5 绝缘手套 付 6 安全围栏 个 7 个人工具 套 8 放线车 台 9 机动绞磨 台 10 紧线器 个 11 导线牵引绳套 个 12 导线卡线器 个 13 放线滑车 个 14 棘轮断线剪 把 15 挂钩滑轮 个 16 朝天滑轮 个 17 导线网套连接器 ...
