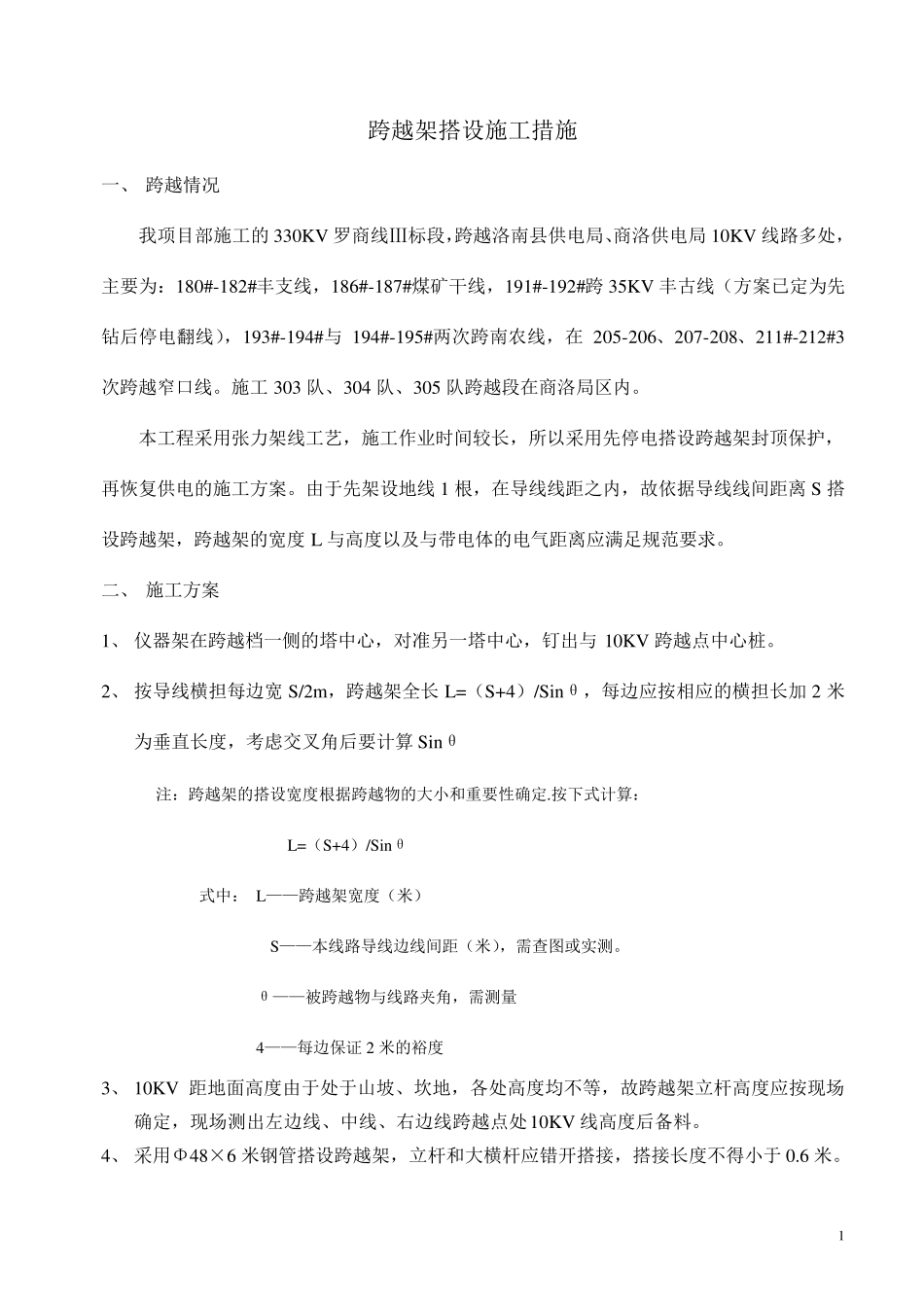

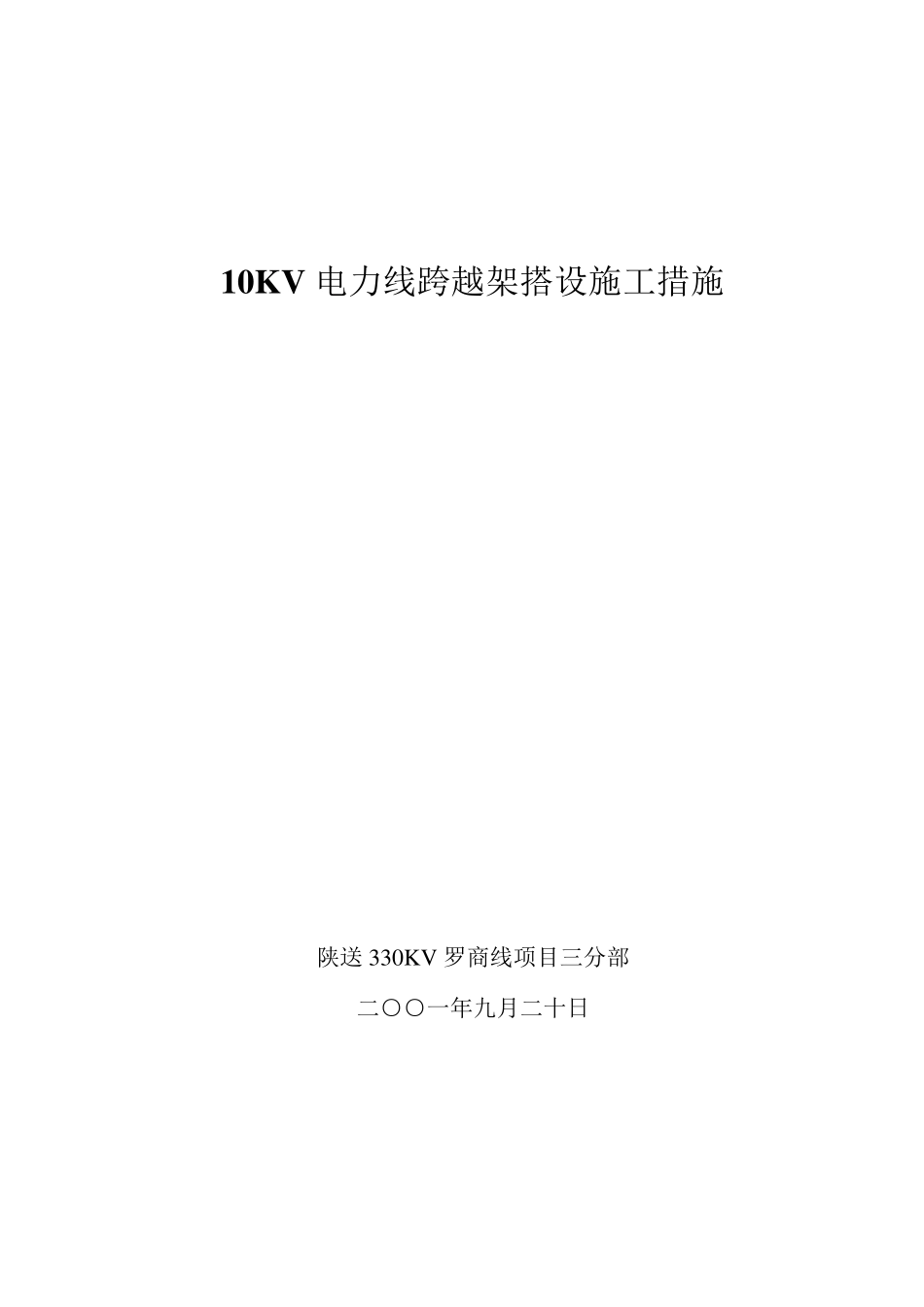

10KV 电力线跨越架搭设施工措施 陕送330K V 罗商线项目三分部 二○○一年九月二十日 1 跨 越 架 搭 设 施 工 措 施 一 、 跨 越 情 况 我 项 目 部 施 工 的 330KV 罗 商 线 Ⅲ 标 段 ，跨 越 洛 南 县 供 电 局 、商 洛 供 电 局 10KV 线 路 多 处 ，主 要 为 ： 180#-182#丰 支 线 ， 186#-187#煤 矿 干 线 ， 191#-192#跨 35KV 丰 古 线 （ 方 案 已 定 为 先钻 后 停 电 翻 线 ）， 193#-194#与194#-195#两 次 跨 南 农 线 ， 在205-206、 207-208、 211#-212#3次 跨 越 窄 口 线 。 施 工 303 队 、 304 队 、 305 队 跨 越 段 在 商 洛 局 区 内 。 本 工 程 采 用 张 力 架 线 工 艺 ， 施 工 作 业 时 间 较 长 ， 所 以 采 用 先 停 电 搭 设 跨 越 架 封 顶 保 护 ，再 恢 复 供 电 的 施 工 方 案 。 由 于 先 架 设 地 线 1 根 ， 在 导 线 线 距 之 内 ， 故 依 据 导 线 线 间 距 离 S 搭设 跨 越 架 ， 跨 越 架 的 宽 度L 与 高 度 以 及 与 带 电 体 的 电 气 距 离 应 满 足 规 范 要 求 。 二 、 施 工 方 案 1、 仪 器 架 在 跨 越 档 一 侧 的 塔 中 心 ， 对 准 另 一 塔 中 心 ， 钉 出 与10KV 跨 越 点 中 心 桩 。 2、 按 导 线 横 担每边宽 S/2m， 跨 越 架 全长L=（ S+4） /Sinθ， 每边应 按 相应 的 横 担长 加2 米为 垂直长 度 ， 考虑交叉角后 要 计算Sinθ 注： 跨 越 架 的 搭 设 宽 度 根 据 跨 越 物的 大小和重要 性确定 .按 下式计算： L=（ S+4） /Sinθ 式中 ： L——跨 越 架 宽 度 （ 米） S——本 线 路 导 线 边线 间 距 （ 米）， 需查图或实测。 θ——被跨 越 物与 线 路 夹角， 需测量 4——每边保 证2 米的 裕度 3、 10KV 距 地 面高 度 由 于 处 于 山坡、 坎地 ， 各处 高 度 均不等， 故 跨 越 架 立杆高 度 应 按 现场确定 ， 现场测出 左边线 、 中 线 、 右边线 跨 越 点 处 10KV 线 高 度 后 备料。 4、 采 用 Φ48×6 米钢管搭 设 跨 越 架 ， 立杆和大横...
