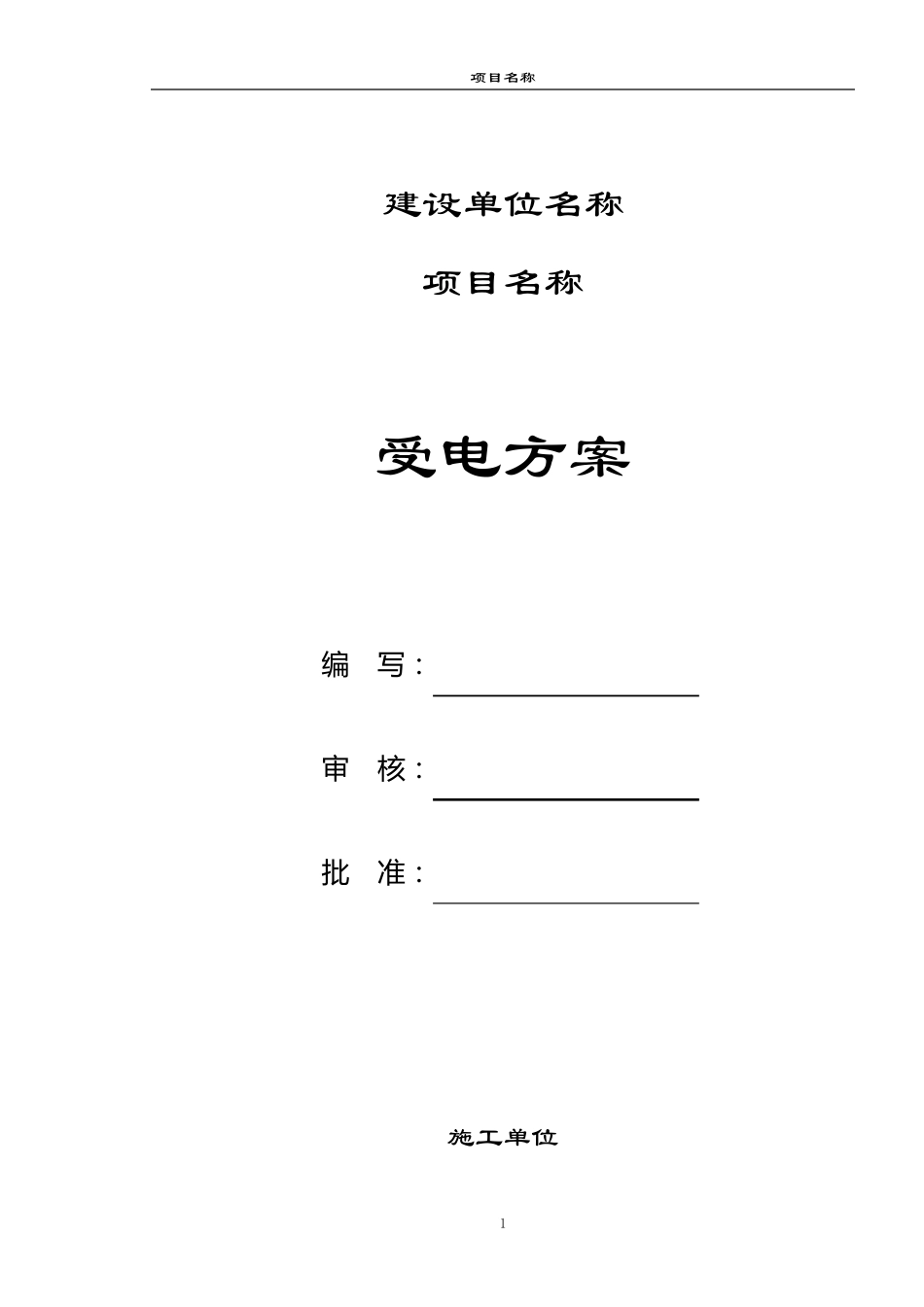

110kV升压站受电方案_第1页
1/8

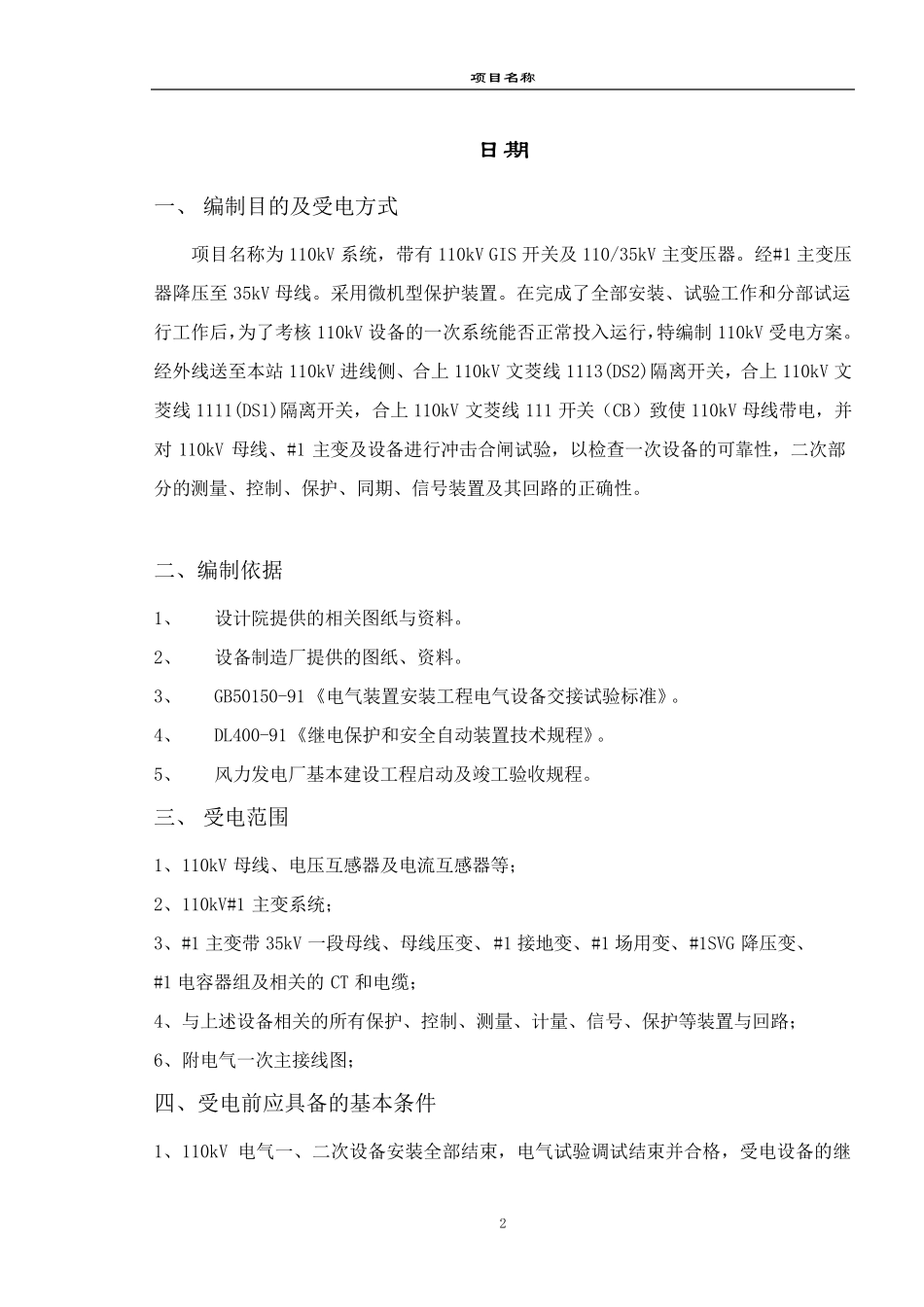

110kV升压站受电方案_第2页
2/8

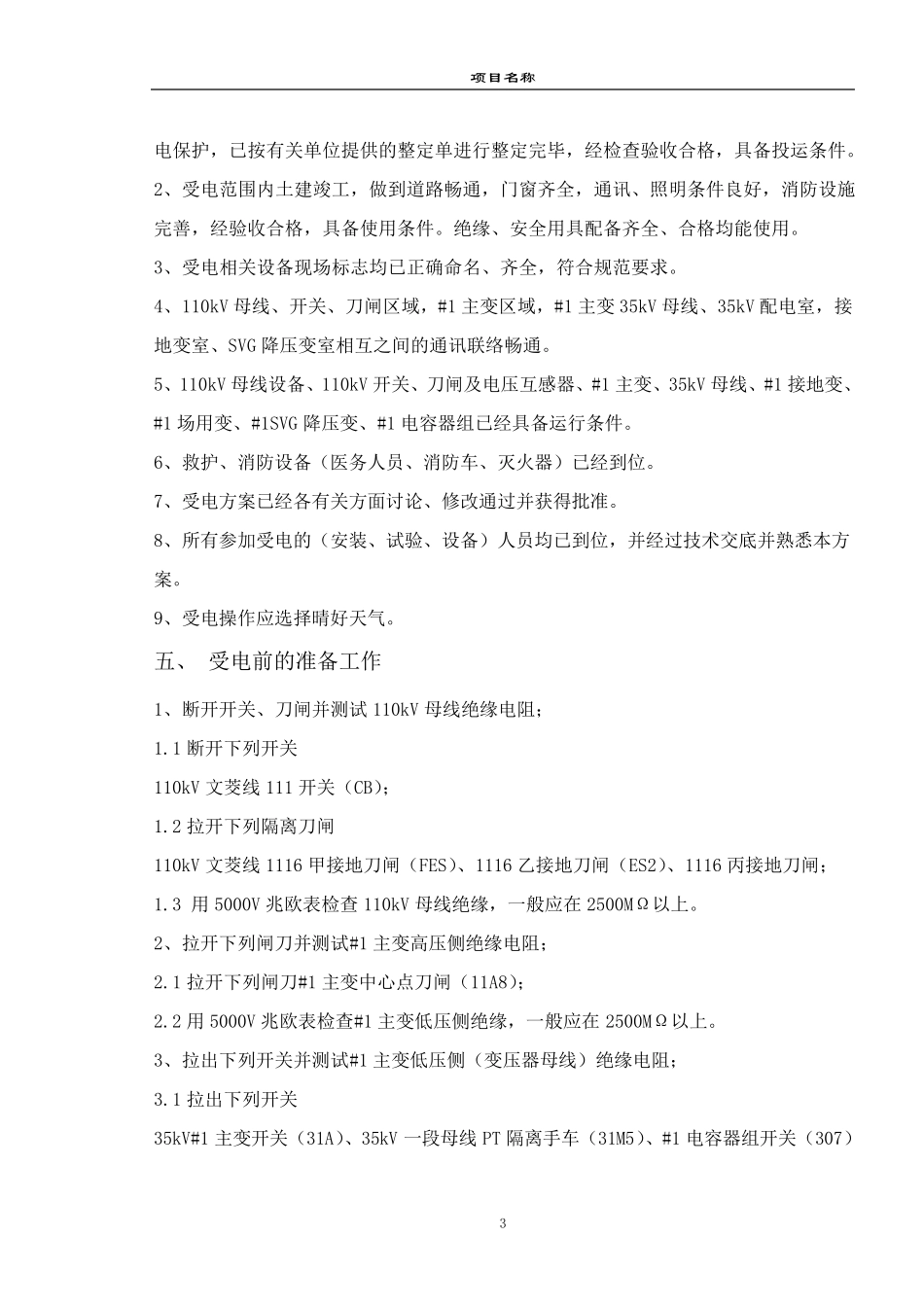

110kV升压站受电方案_第3页
3/8
项目名称 1 建设单位名称 项目名称 受电方案 编 写: 审 核: 批 准: 施工单位 项目名称 2 日期 一、 编制目的及受电方式 项目名称为 110kV 系统,带有 110kV GIS 开关及 110/35kV 主变压器。经#1 主变压器降压至 35kV 母线。采用微机型保护装置。在完成了全部安装、试验工作和分部试运行工作后,为了考核 110kV 设备的一次系统能否正常投入运行,特编制 110kV 受电方案。经外线送至本站 110kV 进线侧、合上 110kV 文茭线 1113(DS2)隔离开关,合上 110kV 文茭线 1111(DS1)隔离开关,合上 110kV 文茭线 111 开关(CB)致使 110kV 母线带电,并对 110kV 母线、#1 主变及设备进行冲击合闸试验,以检查一次设备的可靠性,二次部分的测量、控制、保护、同期、信号装置及其回路的正确性。 二、编制依据 1、 设计院提供的相关图纸与资料。 2、 设备制造厂提供的图纸、资料。 3、 GB50150-91《电气装置安装工程电气设备交接试验标准》。 4、 DL400-91《继电保护和安全自动装置技术规程》。 5、 风力发电厂基本建设工程启动及竣工验收规程。 三、 受电范围 1、110kV 母线、电压互感器及电流互感器等; 2、110kV#1 主变系统; 3、#1 主变带 35kV 一段母线、母线压变、#1 接地变、#1 场用变、#1SVG 降压变、 #1 电容器组及相关的 CT 和电缆; 4、与上述设备相关的所 有保护、控制、测量、计量、信号、保护等装置与回路; 6、附 电气一次主接线图; 四 、受电前 应 具 备的基本条 件 1、110kV 电气一、二次设备安装全部结 束 ,电气试验调 试结 束 并合格 ,受电设备的继项目名称 3 电 保 护 , 已 按 有 关 单 位 提 供 的 整 定 单 进 行 整 定 完 毕 , 经 检 查 验 收 合 格 , 具 备 投 运 条 件 。 2、 受 电 范 围 内 土 建 竣 工 , 做 到 道 路 畅 通 , 门 窗 齐 全 , 通 讯 、 照 明 条 件 良 好 , 消 防 设 施完 善 , 经 验 收 合 格 , 具 备 使 用 条 件 。 绝 缘 、 安 全 用 具 配 备 齐 全 、 合 格 均 能 使 用 。 3、 受 电 相 关 设 备 现 场 标 志 均 已 正 确 命 名 、 齐 全 , 符 合 规 范 要 求 。 4、 110kV 母 线 、 开 关 、 刀 闸 区 域 , #1 主 变 区 域...
