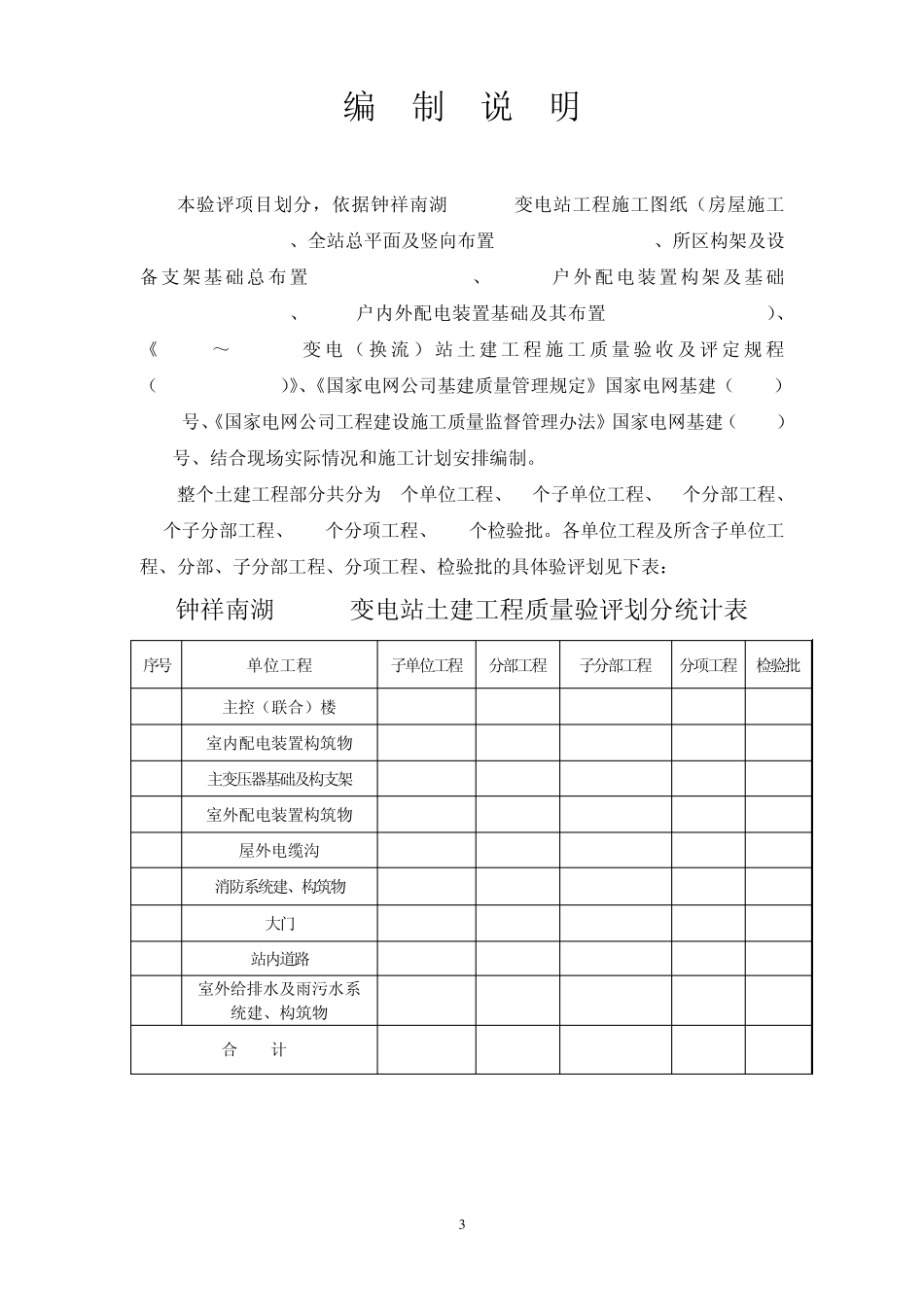

钟祥南湖110kV 变电站工程 质量验收及评定范围表 （土建部分） 湖北荆能输变电工程有限公司 钟祥南湖110kV变电站工程施工项目部 二0一二年十一月 2 批准： 年 月 日 审核： 年 月 日 编制 年 月 日 3 编 制 说 明 本验评项目划分，依据钟祥南湖110kV变电站工程施工图纸（房屋施工JM-B12147S-T0301、全站总平面及竖向布置 JM-B12147S-T0101、所区构架及设备支架基 础总布 置 JM-B12147S-T0102、 110kV户外配电装置构架及基础JM-B12147S-T0103、10kV户内外配电装置基础及其布置 JM-B12147S-T0104）、《 110kV～ 1000kV变电（换 流 ） 站土 建 工程施工质 量 验收 及 评定 规 程（Q/GDW183-2008）》、《国家电网公司基建质量管理规定》国家电网基建（2001）1759号、《国家电网公司工程建设施工质量监督管理办法》国家电网基建（2010）166号、结合现场实际情况和施工计划安排编制。 整个土建工程部分共分为 9个单位工程、10个子单位工程、47个分部工程、81个子分部工程、205个分项工程、330个检验批。各单位工程及所含子单位工程、分部、子分部工程、分项工程、检验批的具体验评划见下表： 钟祥南湖110kV变电站土建工程质量验评划分统计表 序号 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 01 主控（联合）楼 1 7 24 60 85 02 室内配电装置构筑物 1 2 3 12 17 03 主变压器基础及构支架 1 2 11 35 67 04 室外配电装置构筑物 2 3 18 55 105 05 屋外电缆沟 1 4 5 9 12 06 消防系统建、构筑物 1 3 6 9 10 07 大门 1 3 5 10 17 08 站内道路 1 2 4 7 9 09 室外给排水及雨污水系统建、构筑物 1 3 5 8 8 合 计 10 47 81 205 330 4 钟祥南湖110kV 变电站工程 质量验收及评定范围表（土建部分） 工 程 编 号 工 程 名 称 验 收 单 位 本标准编号 单位工程 子单位工程 分部工程 子分部工程 分项工程 检验批 施工单位 设计单位 监理单位 建设单位 1 主控（综合）楼 √ √ √ √ 1 1 地基与基础 √ √ √ 1 定位及高程控制 √ √ √ 1 单位工程定位放线 √ √ 1 单位工程定位放线 √ √ 表 5.2.1 2 土石方工程 √ √ √ 1 土石方开挖 √ √ 1 土方开挖 √ √ 表 5.3.1 2 土方回填 √ √ 1 土方回填 √ √ 表 5.3.2 3 建筑混凝土基...
