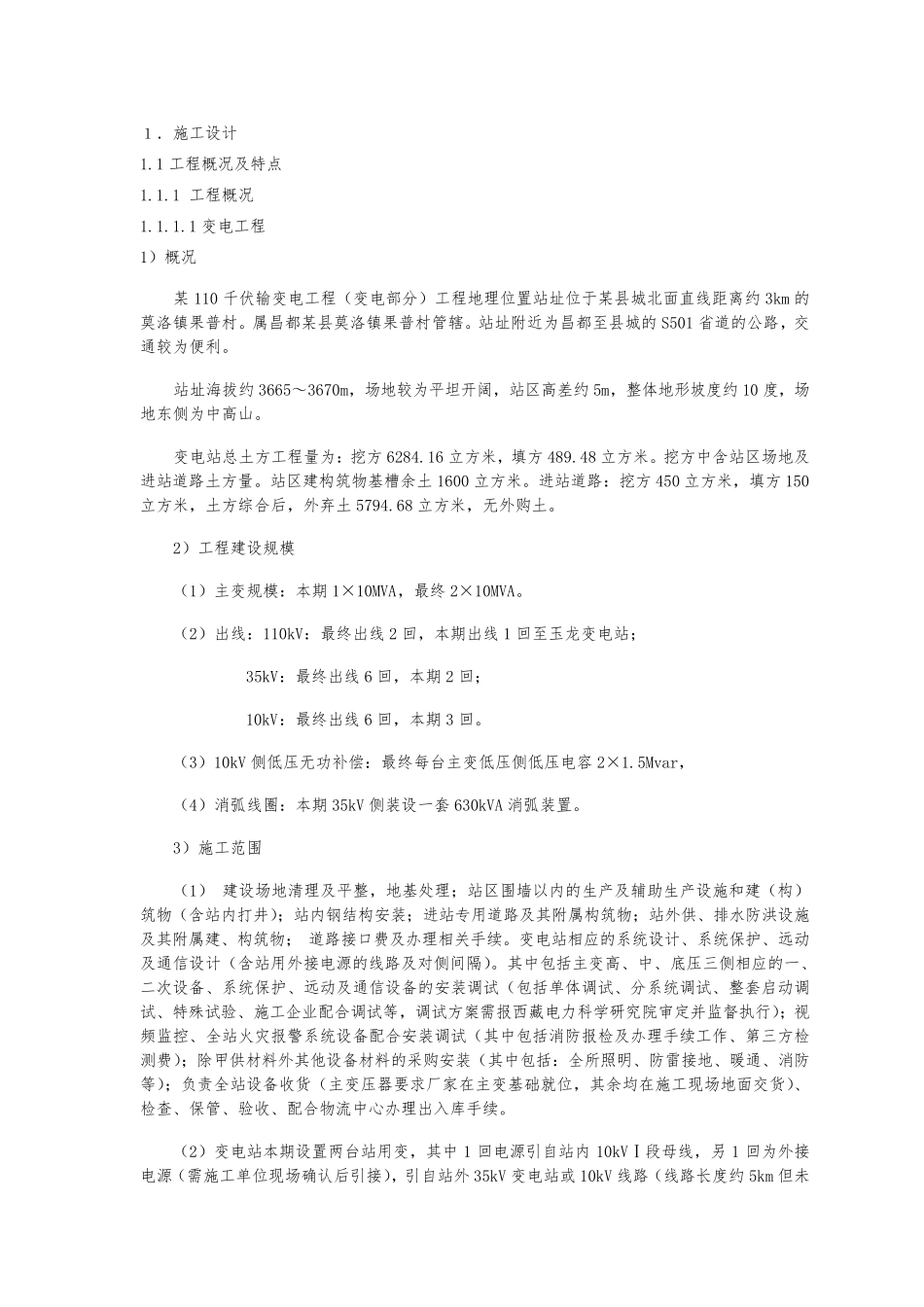

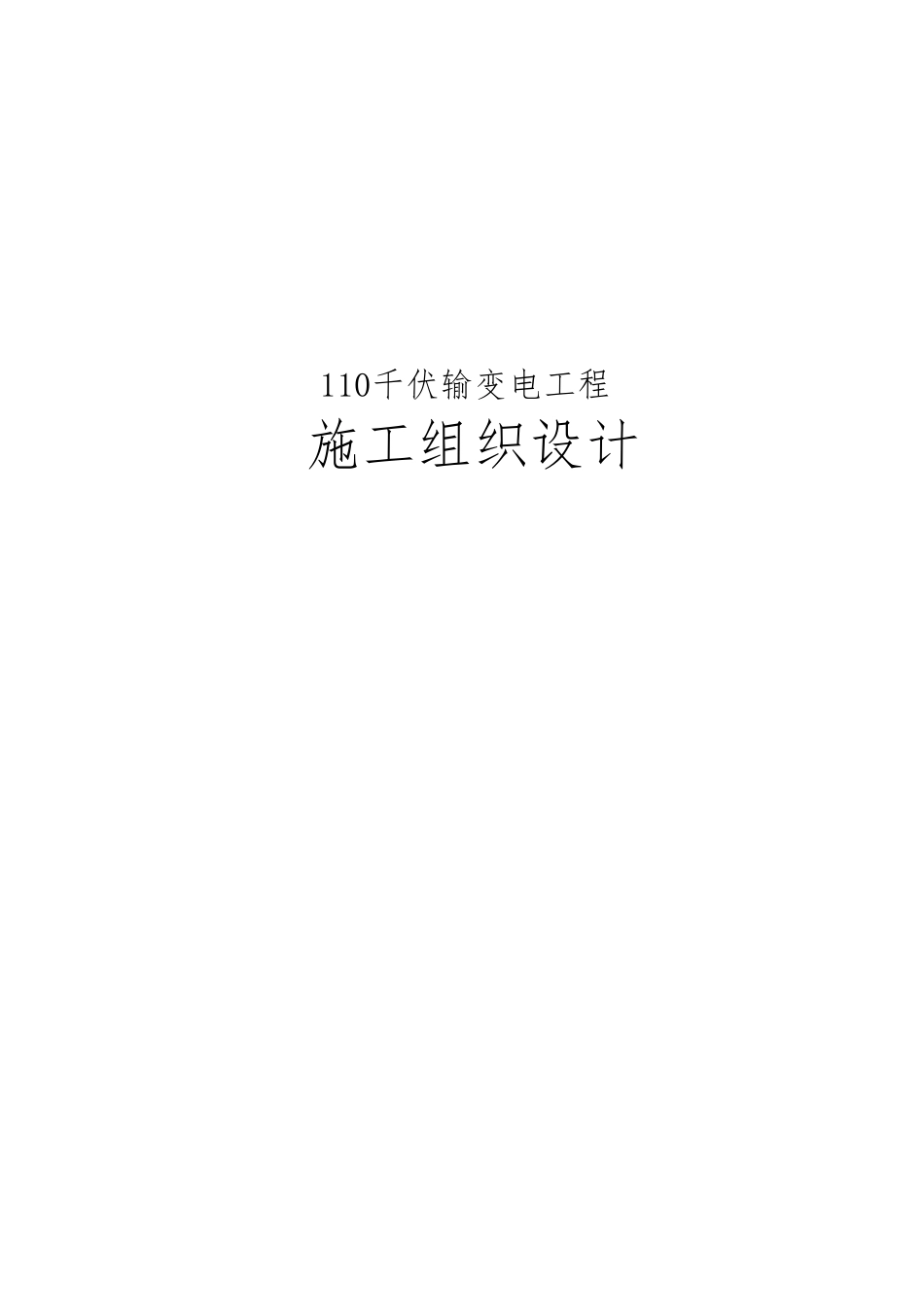

110千伏输变电工程 施工组织设计 １．施工设计 1.1 工程概况及特点 1.1.1 工程概况 1.1.1.1 变电工程 1）概况 某110 千伏输变电工程（变电部分）工程地理位置站址位于某县城北面直线距离约3km 的莫洛镇果普村。属昌都某县莫洛镇果普村管辖。站址附近为昌都至县城的S501 省道的公路，交通较为便利。 站址海拔约3665～3670m，场地较为平坦开阔，站区高差约5m，整体地形坡度约10 度，场地东侧为中高山。 变电站总土方工程量为：挖方6284.16 立方米，填方489.48 立方米。挖方中含站区场地及进站道路土方量。站区建构筑物基槽余土1600 立方米。进站道路：挖方450 立方米，填方150立方米，土方综合后，外弃土5794.68 立方米，无外购土。 2）工程建设规模 （1）主变规模：本期1×10MVA，最终 2×10MVA。 （2）出线：110kV：最终出线2 回，本期出线1 回至玉龙变电站； 35kV：最终出线6 回，本期2 回； 10kV：最终出线6 回，本期3 回。 （3）10kV 侧低压无功补偿：最终每台主变低压侧低压电容2×1.5Mvar， （4）消弧线圈：本期35kV 侧装设一套630kVA 消弧装置。 3）施工范围 （1） 建设场地清理及平整，地基处理；站区围墙以内的生产及辅助生产设施和建（构）筑物（含站内打井）；站内钢结构安装；进站专用道路及其附属构筑物；站外供、排水 防 洪 设施及其附属建、构筑物； 道路接 口 费 及办 理相 关 手 续 。变电站相 应 的系 统 设计、系 统 保 护 、远 动及通信 设计（含站用外接 电源 的线路及对 侧间 隔 ）。其中包 括 主变高、中、底 压三 侧相 应 的一、二 次 设备 、系 统 保 护 、远 动 及通信 设备 的安装调 试 （包 括 单 体调 试 、分系 统 调 试 、整套启 动 调试 、特殊 试 验 、施工企 业 配 合调 试 等 ，调 试 方案 需 报 西 藏 电力 科 学 研 究 院 审 定 并 监 督 执 行 ）；视频 监 控 、全 站火 灾 报 警 系 统 设备 配 合安装调 试 （其中包 括 消防 报 检 及办 理手 续 工作 、第 三 方检测 费 ）；除 甲 供材 料 外其他 设备 材 料 的采 购安装（其中包 括 ：全 所 照 明 、防 雷 接 地、暖 通、消防等 ）；负 责 全 站设备 收 货 （主变压器 要 求 厂 家 在 主变基础 就 位，其余均 在 施工现 场地面交货 ）、检 查 、...
