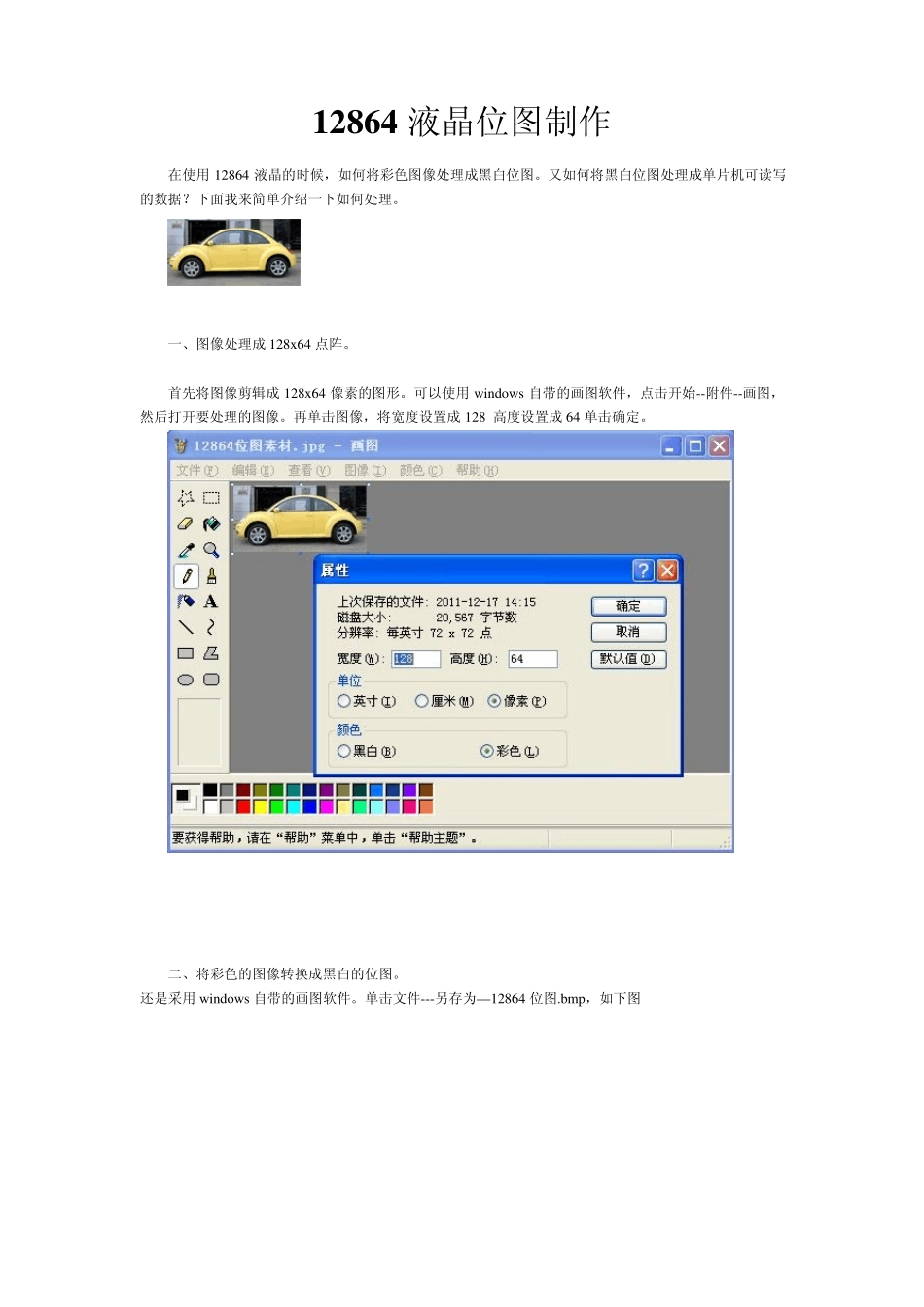

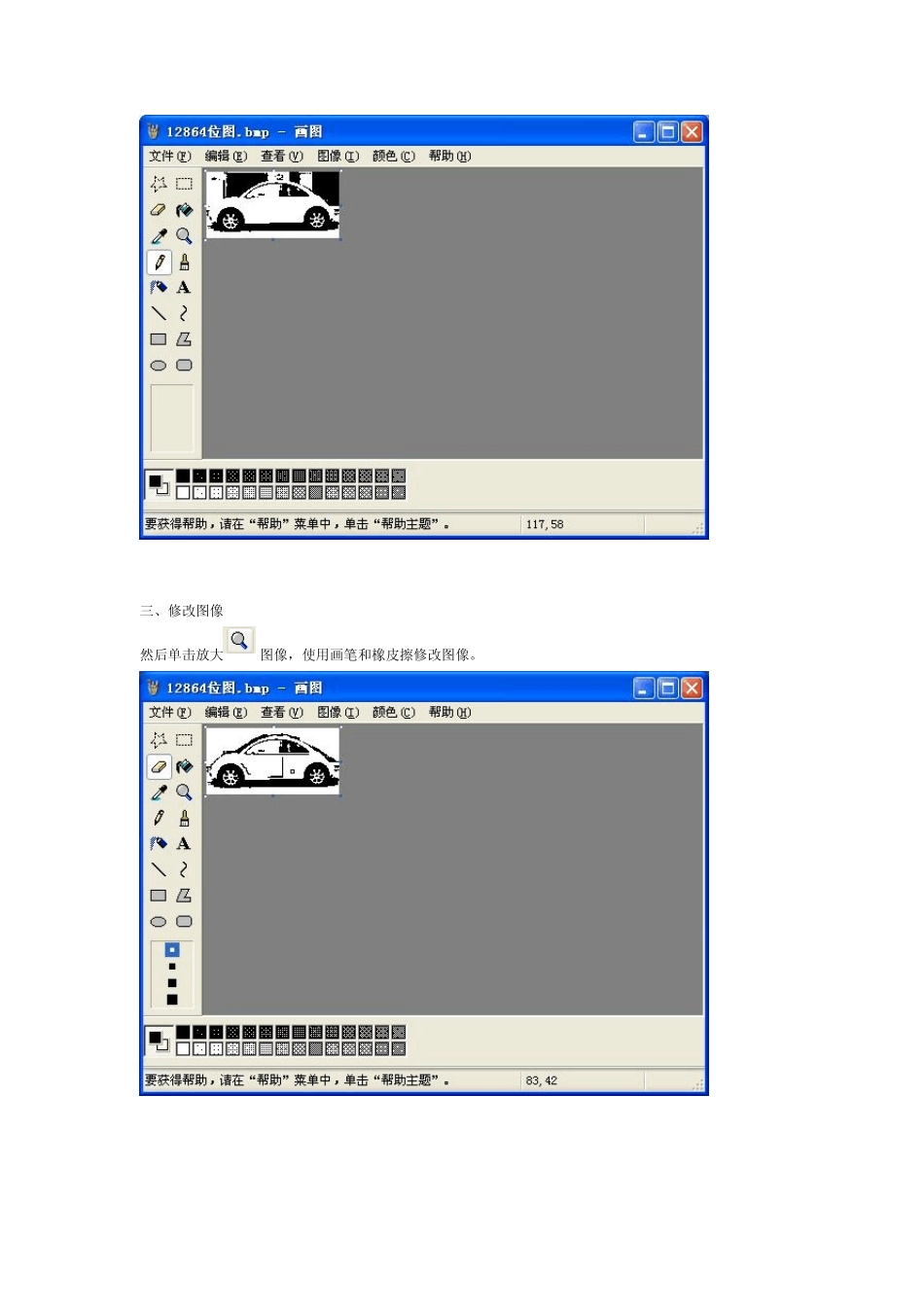

1 2 8 6 4 液晶位图制作 在使用12864 液晶的时候,如何将彩色图像处理成黑白位图。又如何将黑白位图处理成单片机可读写的数据?下面我来简单介绍一下如何处理。 一、图像处理成128x64 点阵。 首先将图像剪辑成128x64 像素的图形。可以使用windows 自带的画图软件,点击开始--附件--画图,然后打开要处理的图像。再单击图像,将宽度设置成128 高度设置成64 单击确定。 二、将彩色的图像转换成黑白的位图。 还是采用windows 自带的画图软件。单击文件---另存为— 12864 位图.bmp,如下图 保存类型为单色位图(*bmp) 单击是(Y)。 三、修改图像 然后单击放大图像,使用画笔和橡皮擦修改图像。 最后得到如下图像。 保存好位图后,需要用字模提取软件将位图转换为单片机格式文件。 四、字模提取 然后点击取模方式中得C 51 格式。 五、数据写入芯片 这样图像就转换成 C 51 可识别的代码了。图像转换后将代码拷贝到程序中。然后烧写后如下 烧写后通电效果。 该取模软件可以在免费下载。 该液晶型号为 HA12864K-ZK5,ST7920 带汉字库/蓝底白字/串口/并口/或 5V 带背光带对比度调节。 该液晶可以串口显示图形,也可以并口显示图形。 关于液晶硬件和程序将另外介绍。
