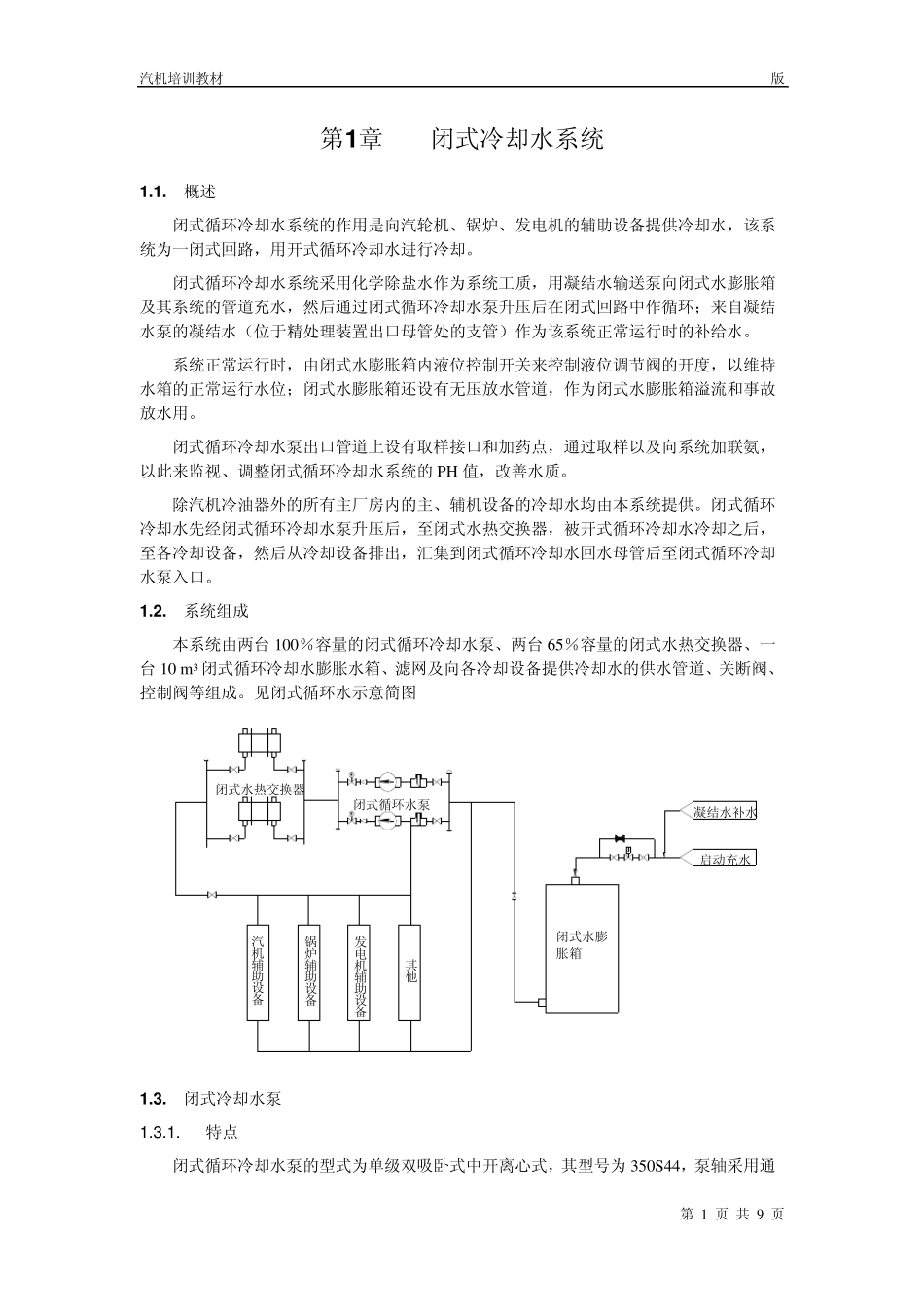

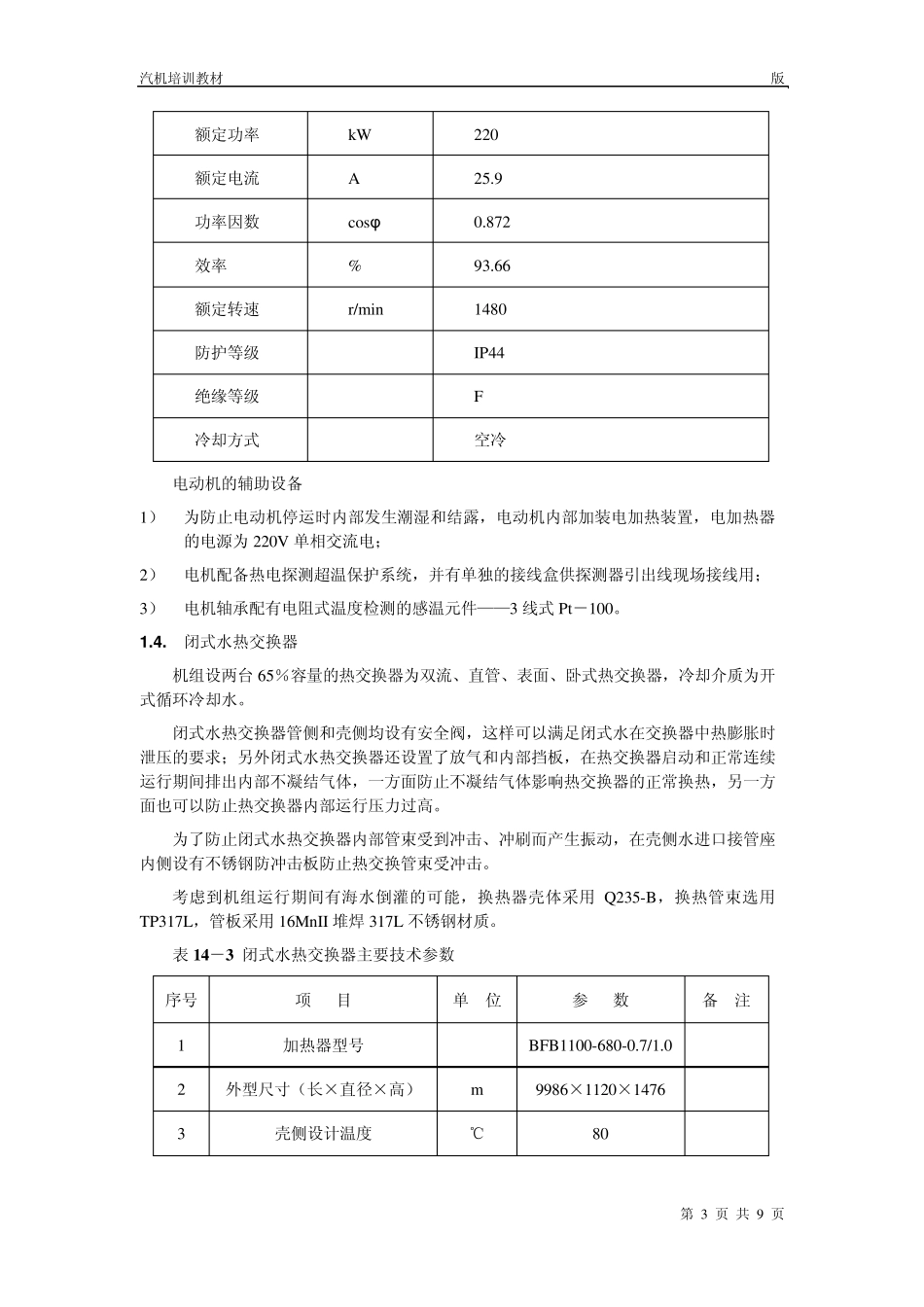

汽机培训教材 C版 第 1 页 共 9 页 第1 章 闭式冷却水系统 1 .1 . 概述 闭式循环冷却水系统的作用是向汽轮机、锅炉、发电机的辅助设备提供冷却水，该系统为一闭式回路，用开式循环冷却水进行冷却。 闭式循环冷却水系统采用化学除盐水作为系统工质，用凝结水输送泵向闭式水膨胀箱及其系统的管道充水，然后通过闭式循环冷却水泵升压后在闭式回路中作循环；来自凝结水泵的凝结水（位于精处理装置出口母管处的支管）作为该系统正常运行时的补给水。 系统正常运行时，由闭式水膨胀箱内液位控制开关来控制液位调节阀的开度，以维持水箱的正常运行水位；闭式水膨胀箱还设有无压放水管道，作为闭式水膨胀箱溢流和事故放水用。 闭式循环冷却水泵出口管道上设有取样接口和加药点，通过取样以及向系统加联氨，以此来监视、调整闭式循环冷却水系统的PH 值，改善水质。 除汽机冷油器外的所有主厂房内的主、辅机设备的冷却水均由本系统提供。闭式循环冷却水先经闭式循环冷却水泵升压后，至闭式水热交换器，被开式循环冷却水冷却之后，至各冷却设备，然后从冷却设备排出，汇集到闭式循环冷却水回水母管后至闭式循环冷却水泵入 口。 1 .2 . 系统组 成 本系统由两 台 100％ 容 量 的闭式循环冷却水泵、两 台 65％ 容 量 的闭式水热交换器、一台 10 m 3 闭式循环冷却水膨胀水箱、滤 网 及向各冷却设备提供冷却水的供水管道、关断 阀、控制阀等 组 成 。见 闭式循环水示 意 简 图 其他发电机辅助设备锅炉辅助设备汽机辅助设备凝结水补水启 动 充水闭式循环水泵闭式水热交换器闭式水膨 胀箱 1 .3 . 闭式冷却水泵 1 .3 .1 . 特 点 闭式循环冷却水泵的型 式为单 级 双 吸 卧 式中开离 心 式，其型 号 为 350S44，泵轴 采用通汽机培训教材 C版 第 2 页 共 9 页 轴设计，轴承全部为滚动轴承，其密封形式为机械密封。 350：泵吸入口径（mm） S ：单极、双吸、中开离心清水泵 44：泵设计扬程（m） 1 .3 .2 . 技术规范 表1 4 －1 闭式循环水泵参数 项 目 单 位 闭式循环水泵 正常运行点（保证效率点） 设计点 入口水温 ℃ 45 45 介质比重 kg/m3 991 991 入口压力 MPa 0.2 0.2 流量 t/h 1200 1300 扬程 mH2O 46 43 转速 r/min 1480 1480 效率 % 87.4 87 必须汽蚀余量 m 5.3 5.4 泵的转向( 从联 轴器方向看为) 逆时钟 逆时钟...
