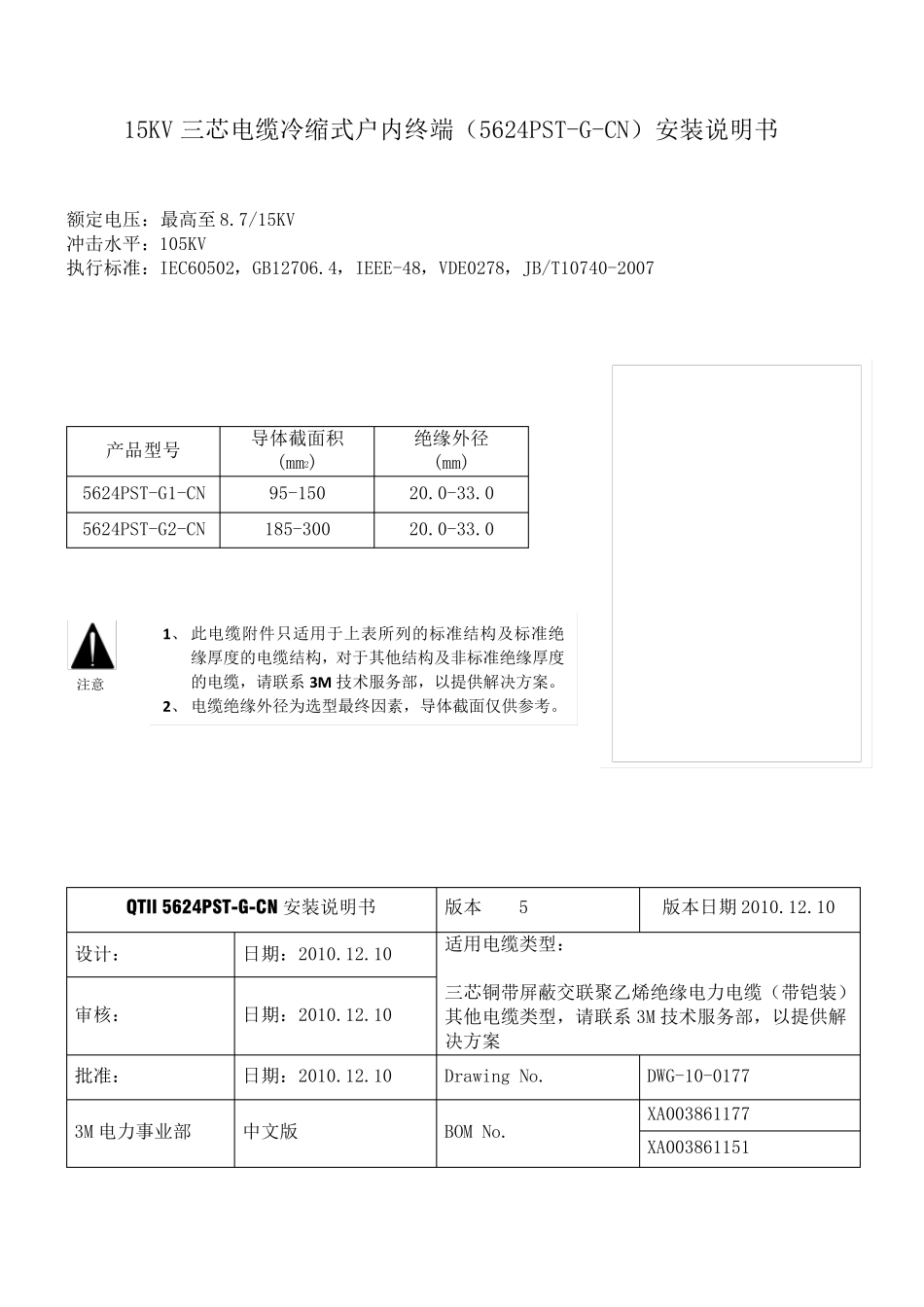

15KV 三芯电缆冷缩式户内终端（5624PST-G-CN）安装说明书 额定电压：最高至8.7/15KV 冲击水平：105KV 执行标准：IEC60502，GB12706.4，IEEE-48，VDE0278，JB/T10740-2007 产品型号 导体截面积 (mm2) 绝缘外径 (mm) 5624PST-G1-CN 95-150 20.0-33.0 5624PST-G2-CN 185-300 20.0-33.0 注意 QTII 5624PST-G-CN 安装说明书 版本 5 版本日期2010.12.10 设计： 日期：2010.12.10 适用电缆类型： 三芯铜带屏蔽交联聚乙烯绝缘电力电缆（带铠装）其他电缆类型，请联系3M 技术服务部，以提供解决方案 审核： 日期：2010.12.10 批准： 日期：2010.12.10 Drawing No. DWG-10-0177 3M 电力事业部 中文版 BOM No. XA003861177 XA003861151 1、 此电缆附件只适用于上表所列的标准结构及标准绝缘厚度的电缆结构，对于其他结构及非标准绝缘厚度的电缆，请联系3M 技术服务部，以提供解决方案。 2、 电缆绝缘外径为选型最终因素，导体截面仅供参考。 1. 电缆预处理 1.1 确认电缆的类型及主要绝缘尺寸，符合本产品的选用要求。 1.2 如图一所示尺寸将电缆开剥处理，图中所示外护套开剥尺寸为参考值，具体开剥尺寸可按现场实际和安装方式来决定（图中尺寸单位均为 mm，下同。 1.3 清除护套表面污垢，用所配 240#砂纸打磨护套口往下 50mm 处，清洁干净，距护套口 15mm 处绕包一层防水胶条。 1.4 顶部绕包 PVC 带，防止铜屏蔽带散开。 2. 安装接地线 2.1 如图二和图三，用恒力弹簧将第一条接地编织线固定在钢铠上。并用23#胶带包覆恒力弹簧和衬垫层两个来回。 2.2 如图四，在三芯铜屏蔽带根部缠绕第二条接地编织线，使其与三相铜屏蔽带均相互接触，并将其向下引出，用恒力弹簧将第二条接地编织线固定。如图五，半重叠绕包 23#胶带，将恒力弹簧全部包住。 注：第二条接地编织线位置与第一条相背。 3. 安装三叉手套 3.1 用PVC 胶带将钢铠、恒力弹簧和内护套全部包覆住。 3.2 将接地编织线平直放在护套口下方绕包的 23#胶带，再绕包一层 23#胶带，将接地编织线夹在中间，形成防水口。 3.3 套入三叉手套至电缆根部，逆时针抽取芯绳，先抽取颈部芯绳，再分别收缩三只手指。 3.4 用PVC 胶带将接地编织线沿电缆表面固定。 4. 安装冷缩直管 4.1 套入冷缩直管，与三叉手指搭接至少15mm，逆时针抽去芯绳使其收缩。 4.2 从电缆顶部倒量至冷缩管管口，环切去除多余的冷缩直管，确认两者距...
