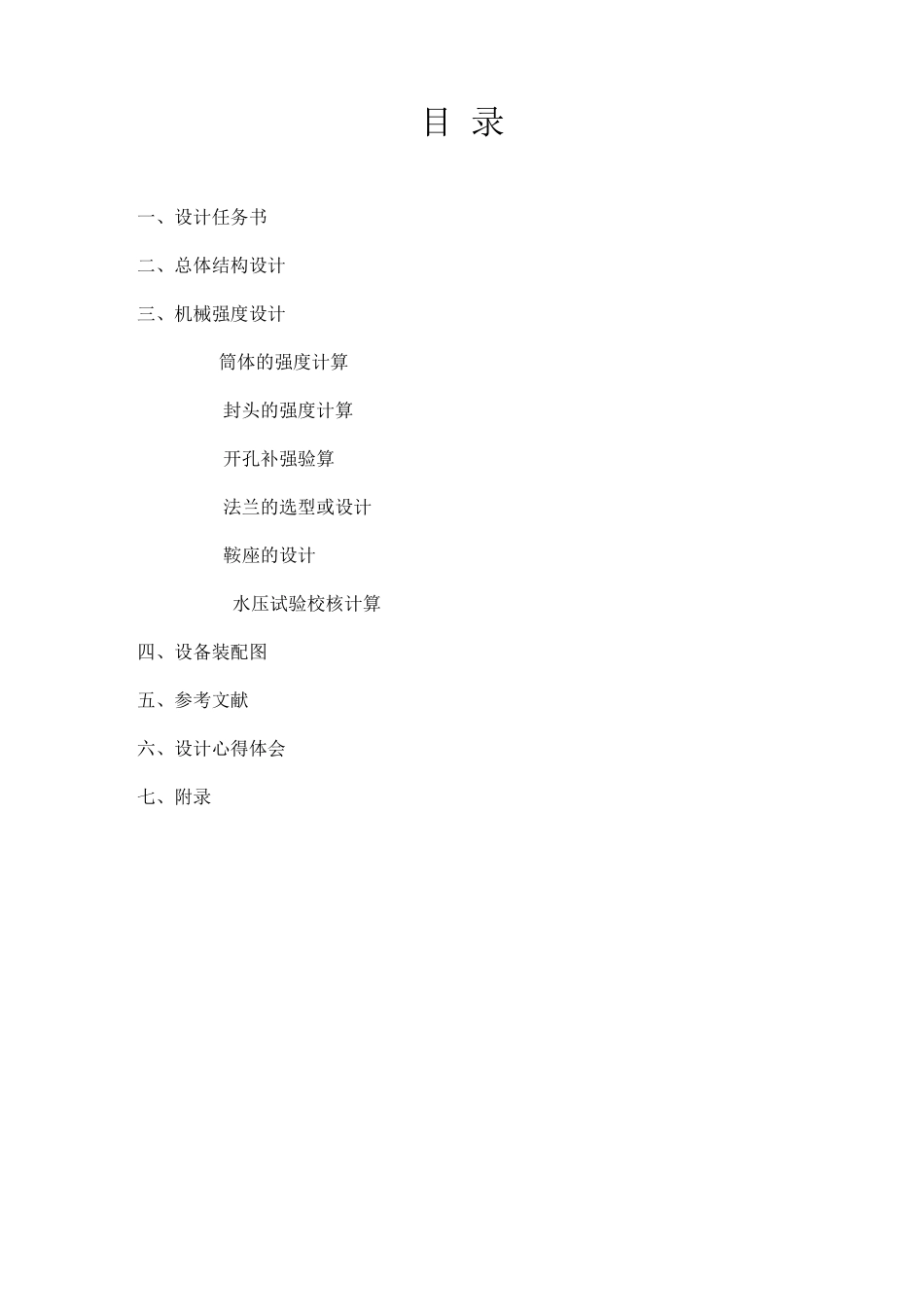

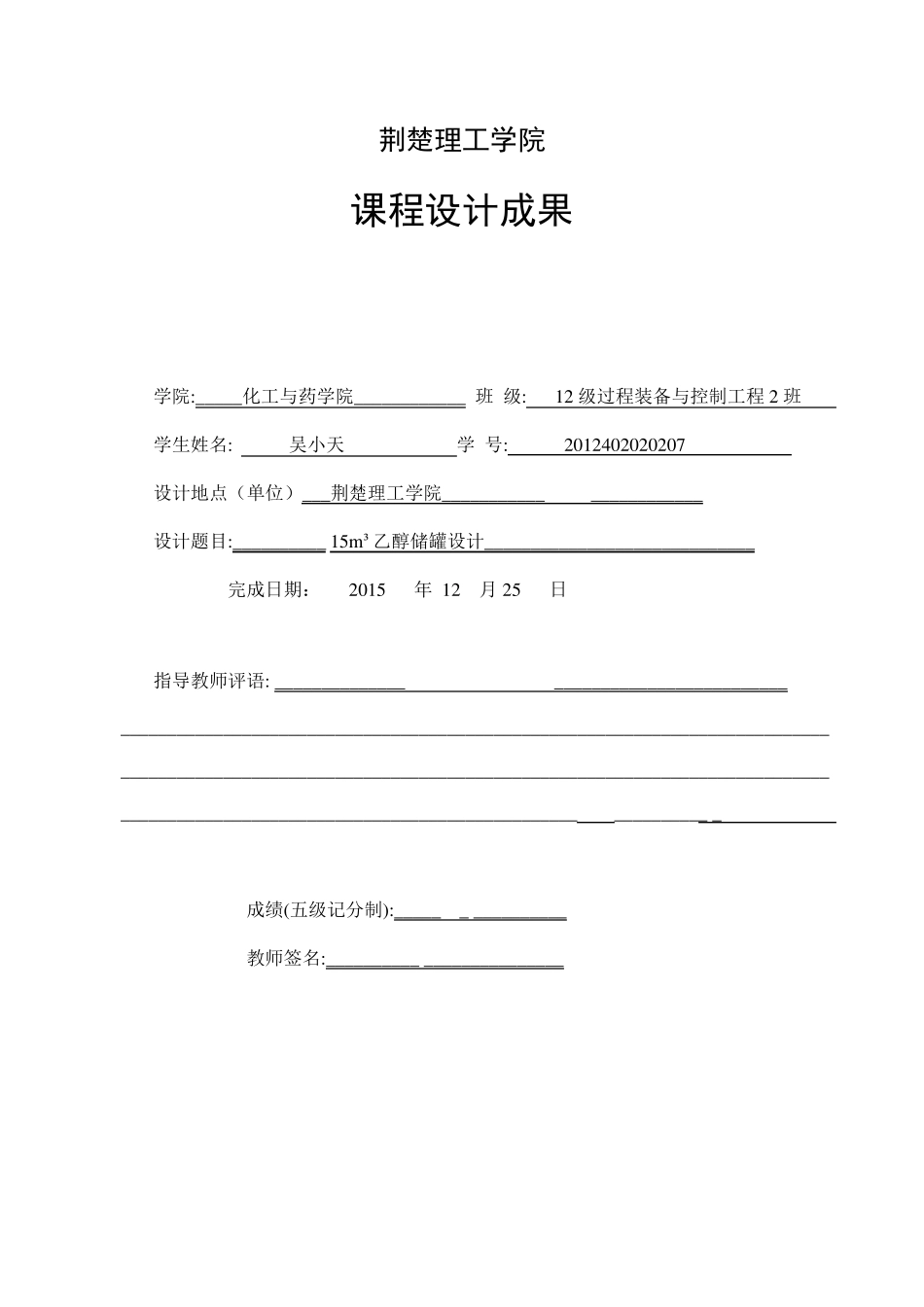

荆楚理工学院 课程设计成果 学院:_____化工与药学院____________ 班 级: 12 级过程装备与控制工程2 班 学生姓名: 吴小天 学 号: 2012402020207 设计地点（单位）___荆楚理工学院___________ ____________ 设计题目:__________ 15m ³乙 醇 储 罐 设计_____________________________ 完 成 日 期 ： 2015 年 12 月 25 日 指 导 教 师 评 语 : ______________ _________________________ _________________________________________________________________________________________________________________________________________________________________________________________________________ __________ _ 成 绩 (五 级记 分 制):_____ _ __________ 教 师 签 名:__________ _______________ 目 录 一、设计任务书 二、总体结构设计 三、机械强度设计 3.1筒体的强度计算 3.2 封头的强度计算 3.3 开孔补强验算 3.4 法兰的选型或设计 3.5 鞍座的设计 3.6 水压试验校核计算 四、设备装配图 五、参考文献 六、设计心得体会 七、附录 1 1． 荆楚理工学院课程设计任务书 设计题目： m3 液氨储罐设计 学生姓名 2012402020218 ~ 2011402020221,2014ZSB020201~2014ZSB020202 课程名称 专业课程设计 专业班级 2012 级过程装备与控制工程2 班 地 点 化实A411 起止时间 2015.12.14—2015.12.25 设计内容及要求 一、设计任务 1、设备工艺、结构设计； 2、设备强度计算与校核； 3、技术条件编制； 4、绘制设备总装配图 A1 图纸 1 张； 5、编制设计说明书。 二、设计内容 1、储罐工艺参数计算，包括设计存储量、设计压力、设计温度等的确定。 2、储罐的结构设计。根据储罐的结构特点，确定筒体、封头、接管、开孔、支座及安全装置等材料的选择及结构设计，焊接接头设计。 3、储罐的强度计算与校核，包括筒体、封头的厚度计算和开孔补强计算等内容。 4、储罐的零部件的选配，包括支座，手、人孔，各种设备接口：接管与管法兰、补强圈、液体进、出料管等。 5、根据罐内介质的危险特点，对储罐在使用管理过程中应注意的安全问题提出对策措施。 6、编制设计说明书，并绘制装配图 A1 一张。 设计说明书应根据设计指导思想阐明设计特点，列出设计主要技术数据，对有关结构和材料选型作出技术上和经济上的论证和评价。应按设计程序列...
