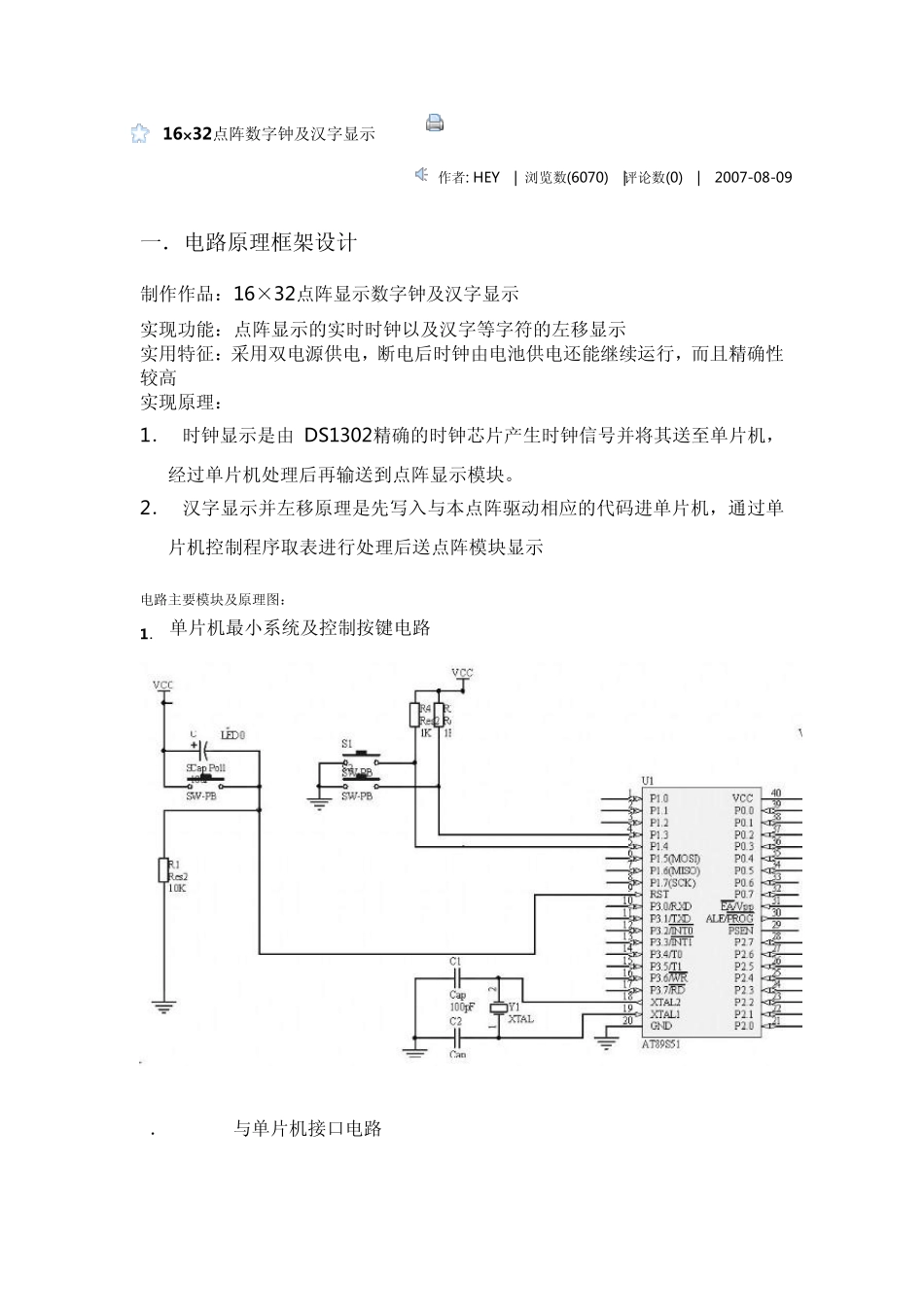

16× 32点阵数字钟及汉字显示 作者: HEY | 浏览数(6070) | 评论数(0) | 2007-08-09 一．电路原理框架设计 制作作品：16×32点阵显示数字钟及汉字显示 实现功能：点阵显示的实时时钟以及汉字等字符的左移显示 实用特征：采用双电源供电，断电后时钟由电池供电还能继续运行，而且精确性较高 实现原理： 1． 时钟显示是由 DS1302精确的时钟芯片产生时钟信号并将其送至单片机，经过单片机处理后再输送到点阵显示模块

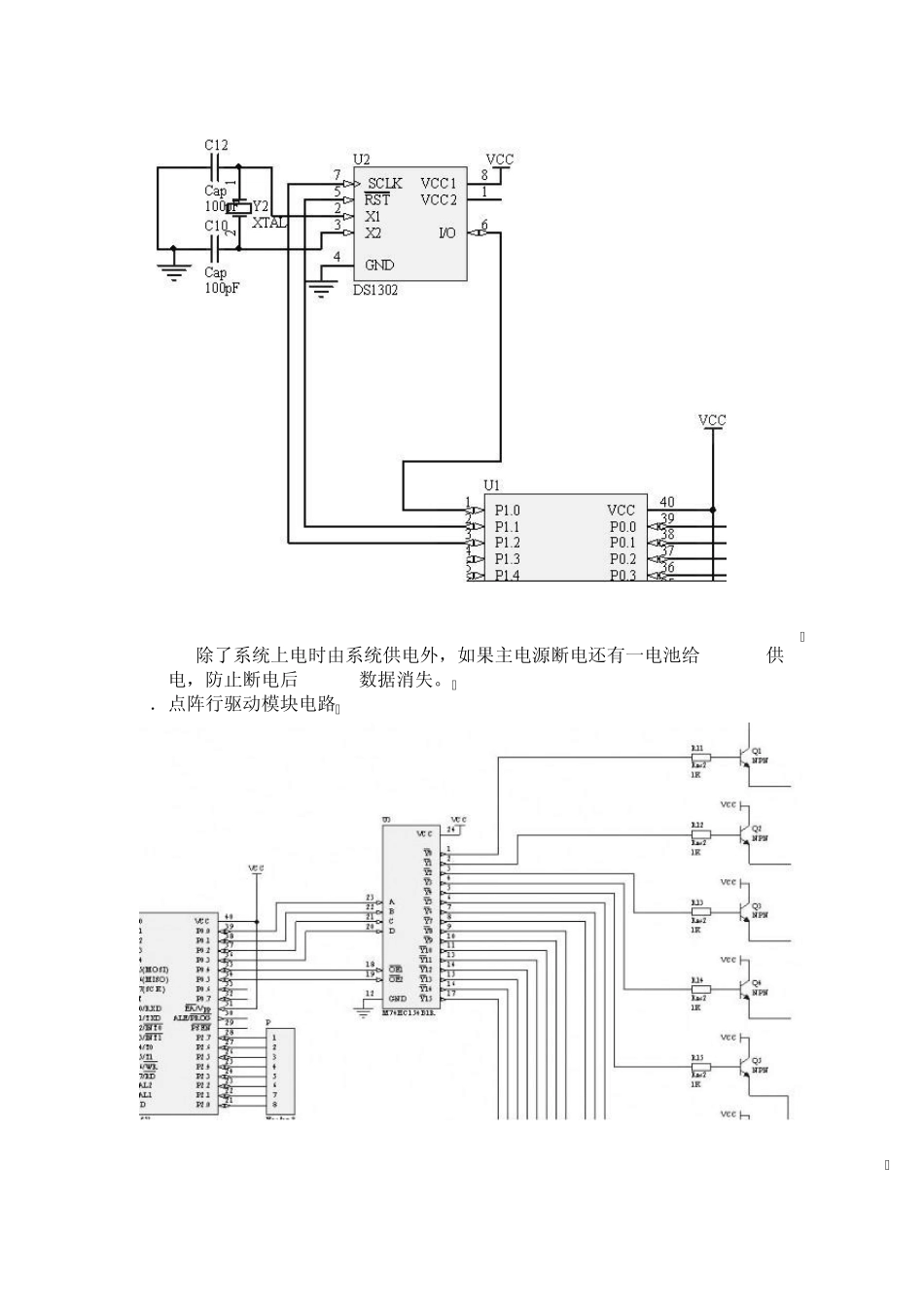

2． 汉字显示并左移原理是先写入与本点阵驱动相应的代码进单片机，通过单片机控制程序取表进行处理后送点阵模块显示 电路主要模块及原理图： 1． 单片机最小系统及控制按键电路 2． DS1302与单片机接口电路 DS1302除了系统上电时由系统供电外，如果主电源断电还有一电池给DS1302供电，防止断电后DS1302数据消失
4．点阵行驱动模块电路 行驱动采用74LS154（4－16线译码器）及PNP三极管，由于是16×32点阵显示功率较大故采用8550NP三极管

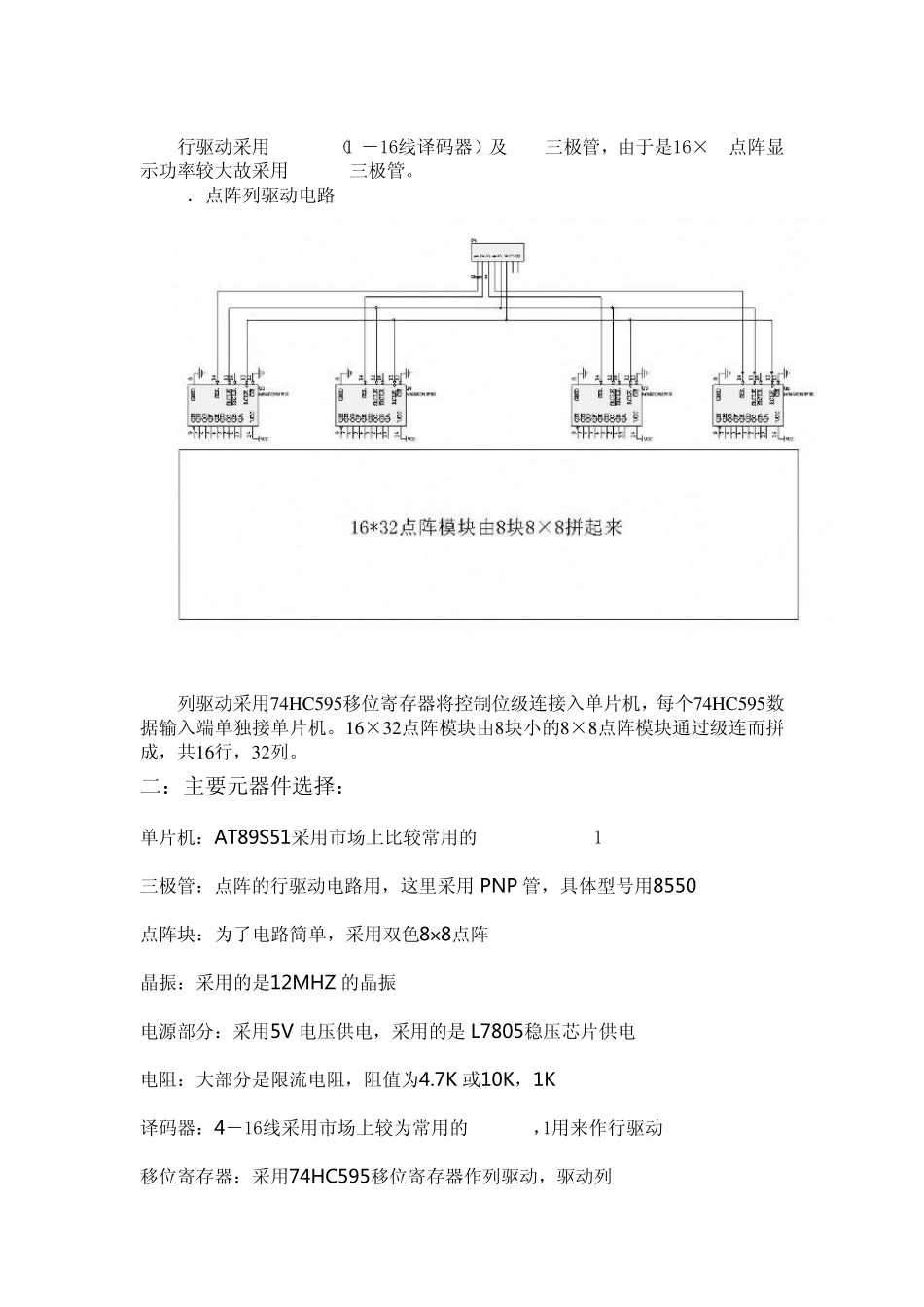

5．点阵列驱动电路 列驱动采用74HC595移位寄存器将控制位级连接入单片机，每个74HC595数据输入端单独接单片机
16×32点阵模块由8块小的8×8点阵模块通过级连而拼成，共16行，32列
二：主要元器件选择： 单片机：AT89S51采用市场上比较常用的 AT89S51 三极管：点阵的行驱动电路用，这里采用PNP 管，具体型号用8550 点阵块：为了电路简单，采用双色8×8点阵 晶振：采用的是12MHZ 的晶振 电源部分：采用5V 电压供电，采用的是L7805稳压芯片供电 电阻：大部分是限流电阻，阻值为4
7K 或10K，1K 译码器：4－16线采用市场上较为常用的74LS154，用来作行驱动 移位寄存器：采用74HC595移位寄存器作列驱动，驱动列 端口分配及连接：
