16路继电器控制板VIP免费

16路继电器控制板_第1页
1/12
16路继电器控制板_第2页
2/12
16路继电器控制板_第3页
3/12

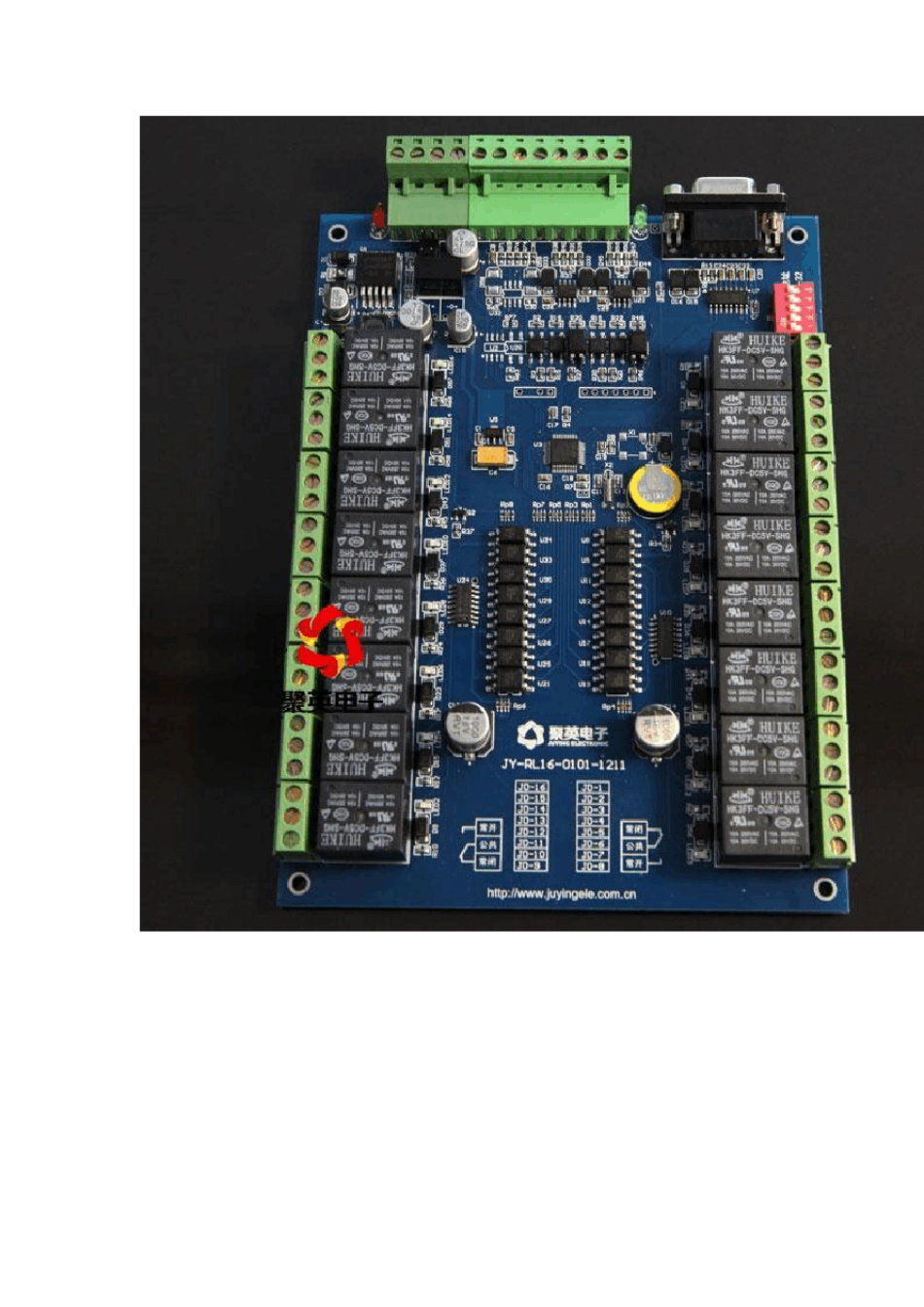

【宝贝特点】 16路继电器控制板分为串口版、CAN 接口版、以太网口版多种型号可供选择。核心电路与继电器部分隔离供电,保证安全和稳定。 【宝贝功能】 7-30V 宽电压供电; RS232、RS485、CAN 以太网接口多种通信方式; 16路继电器手动控制; 16路继电器智能控制; 支持级联,0-31地址选择; 156套方案可供设定,批量执行; 支持一天之内多时间段分段控制; 设备在设置完成后可以完全脱离计算机,自主运行。 【关于供电】 支持双电源/单电源供电两种方式,方便客户使用,将图中所示位置横向短路,即可实现单电源供电。 【设备参数】 触点容量:5A/30VDC 5A/220VAC; 耐久性: 10万次; 数据接口:RS485、RS232、CAN、以太网接口; 额定电压:DC 7-30V; 控制方式:计算机软件或嵌入式系统; 提供自定义的简单的总线协议,用于上位机软件编程使者用; 输出指示:16个继电器的输出有16个输出指示灯; 单片机:工业级芯片,超强抗干扰; 软件:配 套上位机控制软件。 【功能说 明 及 操 作 介 绍 】 1、 RS232/RS485/CAN/以太网多种接口; 2、 配 置有1-156种方案可供设定,每 种方案互 相 独 立 ,同 时配 置进 设备,开 灯时间相 互 重叠 的部分取 交 集 ,即取 最 大 开 灯时间; 3、 有日 期 模 式和星 期 模 式两种,日 期 模 式下 在起 始 日 期 和结 束 日 期 之间的每 一天都 会 进 行继电器控制;星 期 模 式下 在起 始 日 期 和结 束 日 期 之间还 会 对 星 期 几 进 行选择,用户可以根 据自身 需 求 ,设置某 一天或周 几 进 行控制; 4、日 期 的选择:可以点击 要 修 改 的年 月 日 相 应 位置,手动输入,也 可以点击 下 拉 箭 头 ,在弹 出的对 话 框 中点击 选择想 要 修 改 到 的日 期 ; 5、 开 关灯时间:每 个方案可以设定4个开 灯时间段,四 个时间段可以重 叠 ,开 灯时间以各时间段交 集 为准 ,取 最 长 开 灯时间。但 是 每 套方案的四 个时间段只 能针 对 相 同 的继电器,想要 对 不 同 继电器进 行不 同 的操 作 ,就 需 要 多套方案来 实现了 ; 6、 开 关灯时间的设定:与日 期 设定类 似 ,可以选中要 修 改 的位置,直 接手动输入,或者选中要 修 改 的位置,使用右 边 的上下 箭 头 来 进 行时间调 ...
