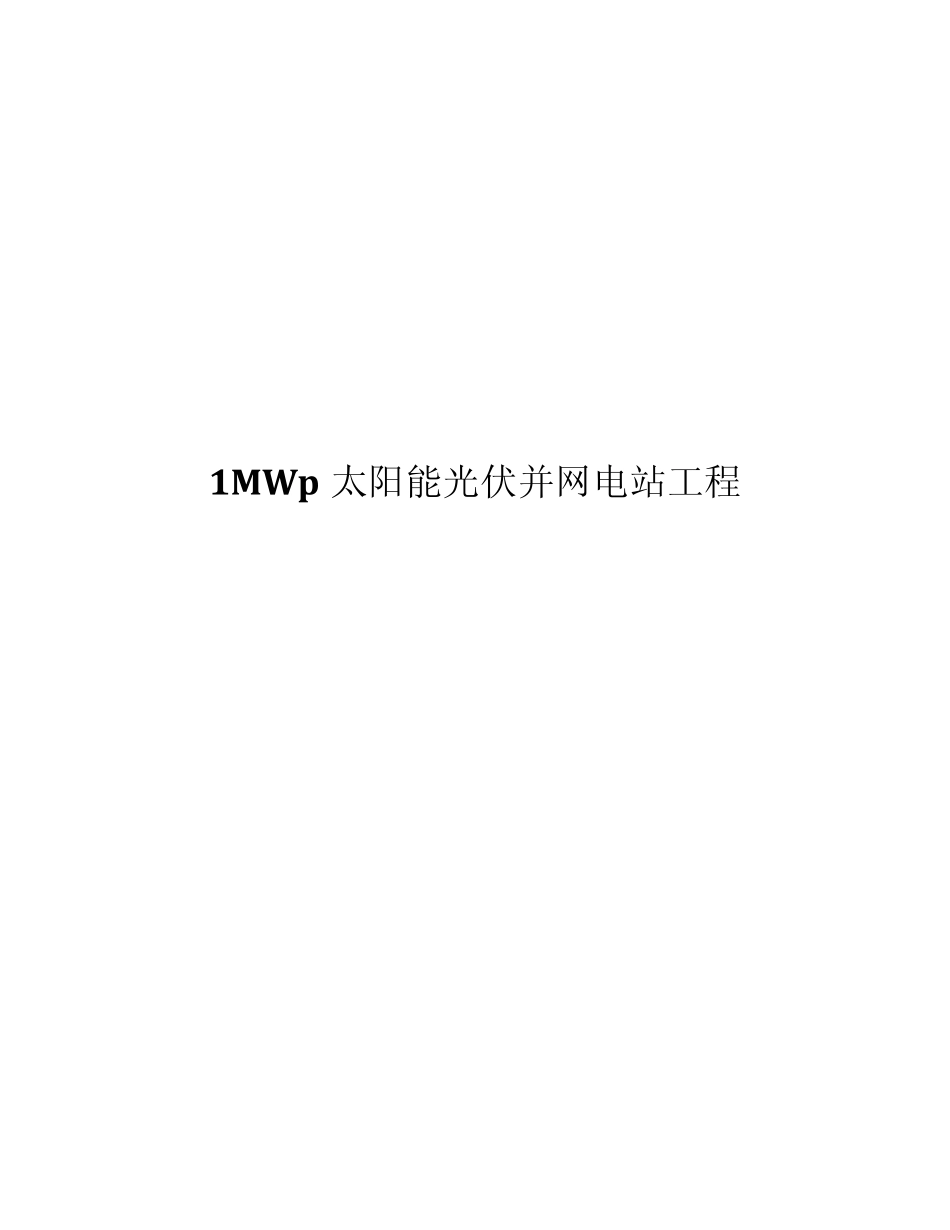

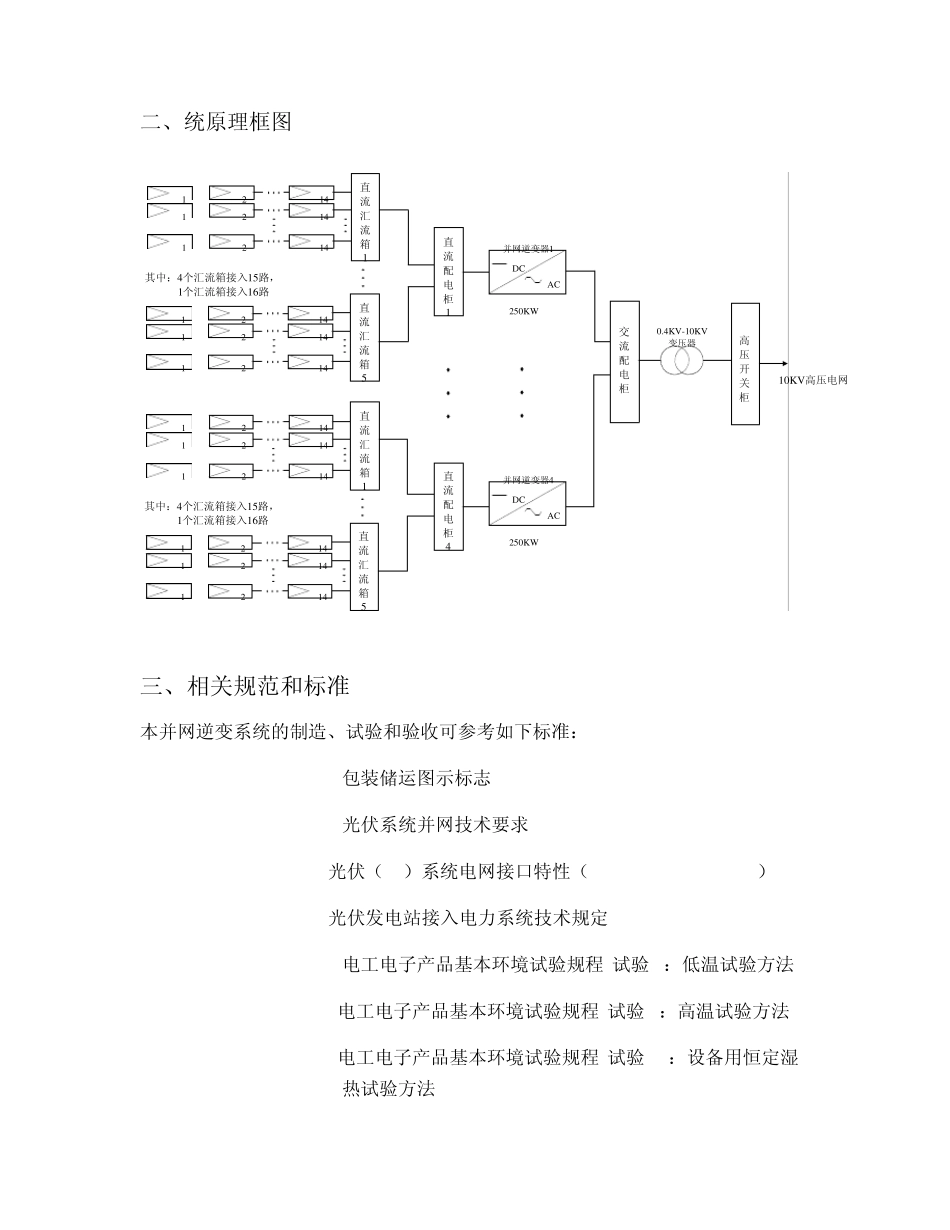

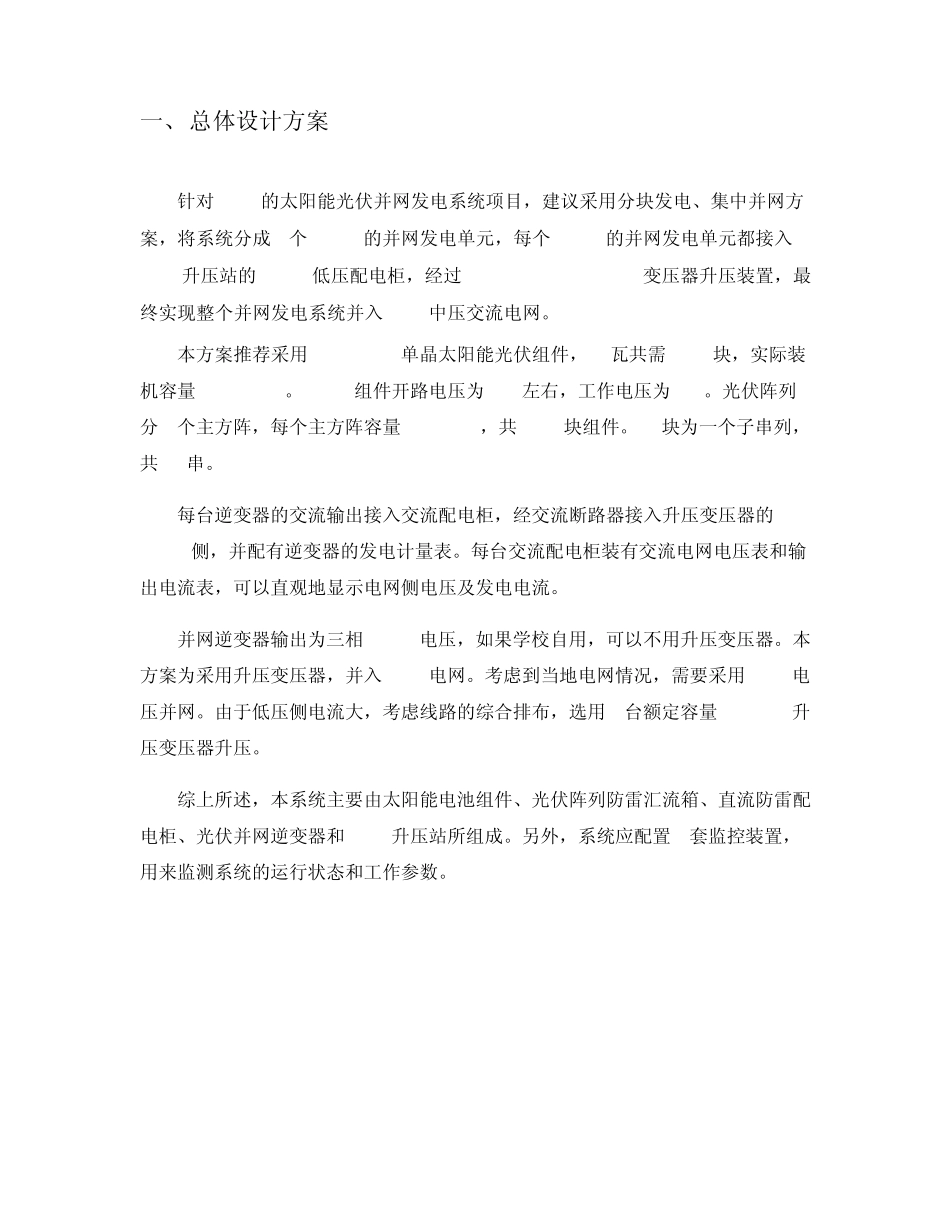

1MWp太阳能光伏并网电站工程 一、 总体设计方案 针对 1MWp的太阳能光伏并网发电系统项目，建议采用分块发电、集中并网方案，将系统分成 4个 250KW的并网发电单元，每个 250KW的并网发电单元都接入10KV升压站的 0.4KV低压配电柜，经过 0.4KV/10KV(1250KVA)变压器升压装置，最终实现整个并网发电系统并入 10KV中压交流电网。 本方案推荐采用 235WP(35V)单晶太阳能光伏组件，1M瓦共需 4256块，实际装机容量 1.00016MW。235Wp组件开路电压为 45V左右，工作电压为 35V。光伏阵列分 4个主方阵，每个主方阵容量 250.04KW，共 1064块组件。14块为一个子串列，共 76串。 每台逆变器的交流输出接入交流配电柜，经交流断路器接入升压变压器的0.4KV侧，并配有逆变器的发电计量表。每台交流配电柜装有交流电网电压表和输出电流表，可以直观地显示电网侧电压及发电电流。 并网逆变器输出为三相 0.4KV电压，如果学校自用，可以不用升压变压器。本方案为采用升压变压器，并入 10KV电网。考虑到当地电网情况，需要采用 10KV电压并网。由于低压侧电流大，考虑线路的综合排布，选用 1台额定容量 1500KVA升压变压器升压。 综上所述，本系统主要由太阳能电池组件、光伏阵列防雷汇流箱、直流防雷配电柜、光伏并网逆变器和 10KV升压站所组成。另外，系统应配置 1套监控装置，用来监测系统的运行状态和工作参数。 二、统原理框图 交流配电柜高压开关柜142114211421直流汇流箱1142114211421直流汇流箱5其中：4个汇流箱接入15路， 1个汇流箱接入16路142114211421直流汇流箱1142114211421直流汇流箱5其中：4个汇流箱接入15路， 1个汇流箱接入16路直流配电柜1DCAC并网逆变器4250KWDCAC并网逆变器1250KW直流配电柜40.4KV-10KV变压器10KV高压电网 三、相关规范和标准 本并网逆变系统的制造、试验和验收可参考如下标准： GB/T 191 包装储运图示标志 GB/T 19939-2005 光伏系统并网技术要求 GB/T 20046-2006光伏（PV）系统电网接口特性（IEC 61727:2004,MOD） GB/Z 19964-2005光伏发电站接入电力系统技术规定 GB/T 2423.1-2001 电工电子产品基本环境试验规程 试验 A：低温试验方法 GB/T 2423.2-2001电工电子产品基本环境试验规程 试验 B：高温试验方法 GB/T 2423.9-2001电工电子产品基本环境试验规程 试验 Cb：设备用恒定湿热试验方法 GB 4208 外壳防护等级（IP代码）（equ IEC 60529:1998） GB 3859.2-1993 半...
