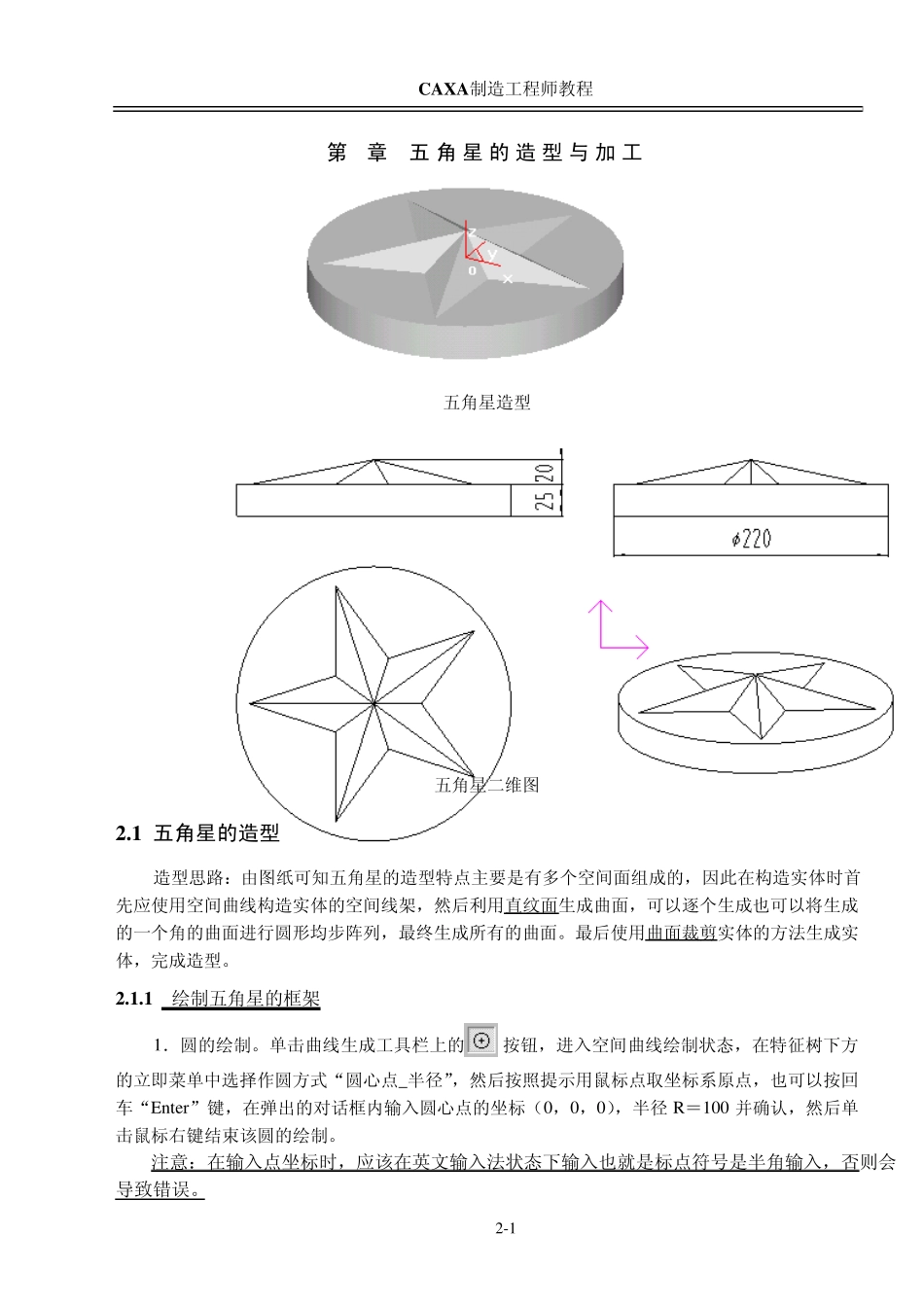

C A X A 制造工程师教程 2-1 第2章 五角星的造型与 加 工 五角星造型 五角星二维图 2
1 五角星的造型 造型思路：由图纸可知五角星的造型特点主要是有多个空间面组成的，因此在构造实体时首先应使用空间曲线构造实体的空间线架，然后利用直纹面生成曲面，可以逐个生成也可以将生成的一个角的曲面进行圆形均步阵列，最终生成所有的曲面
最后使用曲面裁剪实体的方法生成实体，完成造型
1 绘制五角星的框架 1．圆的绘制
单击曲线生成工具栏上的按钮，进入空间曲线绘制状态，在特征树下方的立即菜单中选择作圆方式“圆心点_半径”，然后按照提示用鼠标点取坐标系原点，也可以按回车“Enter”键，在弹出的对话框内输入圆心点的坐标（0，0，0），半径 R＝100 并确认，然后单击鼠标右键结束该圆的绘制
注意：在输入点坐标时，应该在英文输入法状态下输入也就是标点符号是半角输入，否则会导致错误

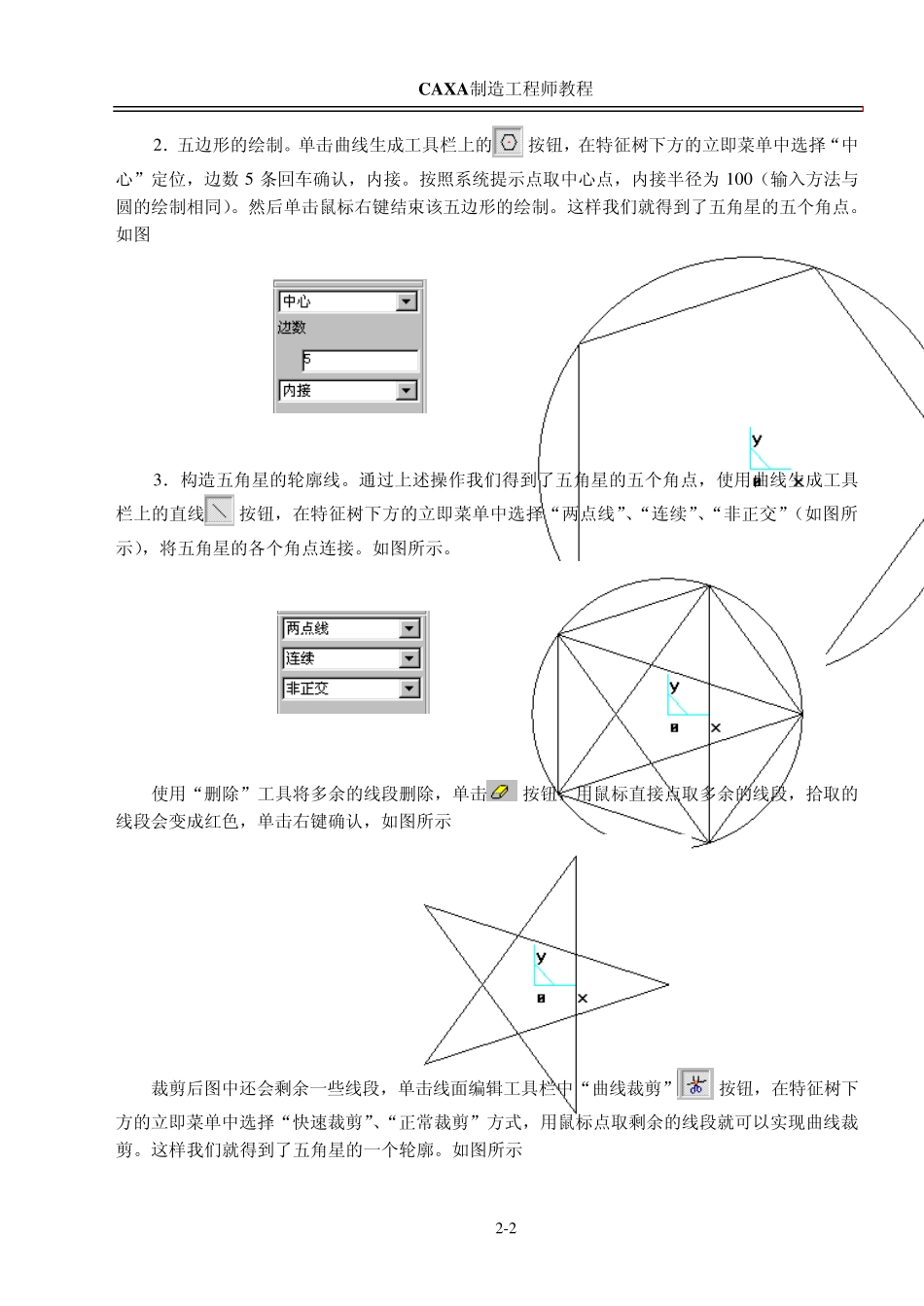

C A X A 制造工程师教程 2 -2 2 ．五边形的绘制
单击曲线生成工具栏上的按钮，在特征树下方的立即菜单中选择“中心”定位，边数 5 条回车确认，内接
按照系统提示点取中心点，内接半径为 1 0 0 （输入方法与圆的绘制相同）
然后单击鼠标右键结束该五边形的绘制
这样我们就得到了五角星的五个角点
如图 3 ．构造五角星的轮廓线
通过上述操作我们得到了五角星的五个角点，使用曲线生成工具栏上的直线按钮，在特征树下方的立即菜单中选择“两点线”、“连续”、“非正交”（如图所示），将五角星的各个角点连接
使用“删除”工具将多余的线段删除，单击按钮，用鼠标直接点取多余的线段，拾取的线段会变成红色，单击右键确认，如图所示 裁剪后图中还会剩余一些线段，单击线面编辑工具栏中“曲线裁剪”按钮，在特征树下方的立即菜单中选择“快速裁剪”、“正常裁剪”方式，用鼠标点取剩余的线段就可以实现曲线裁剪
