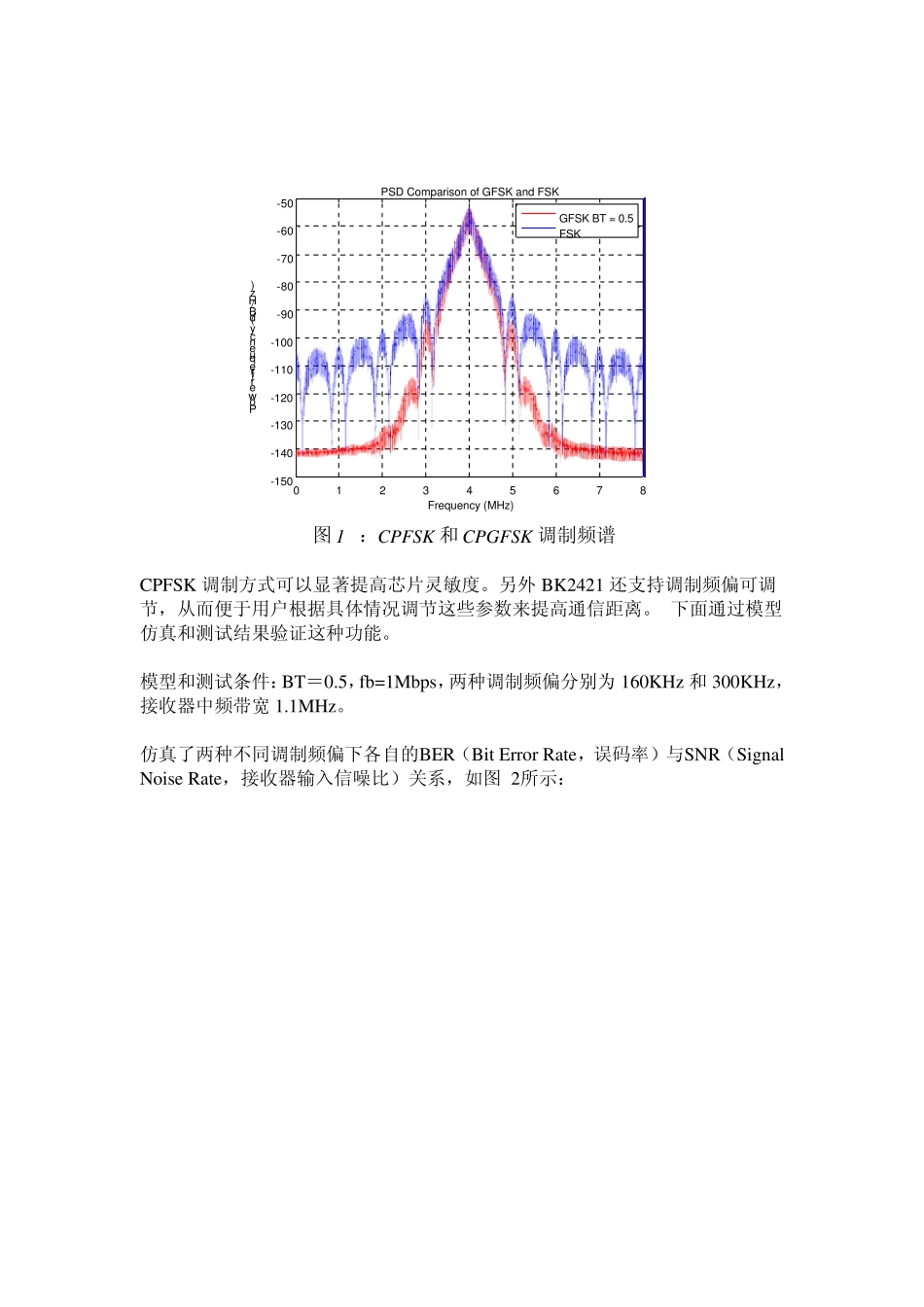

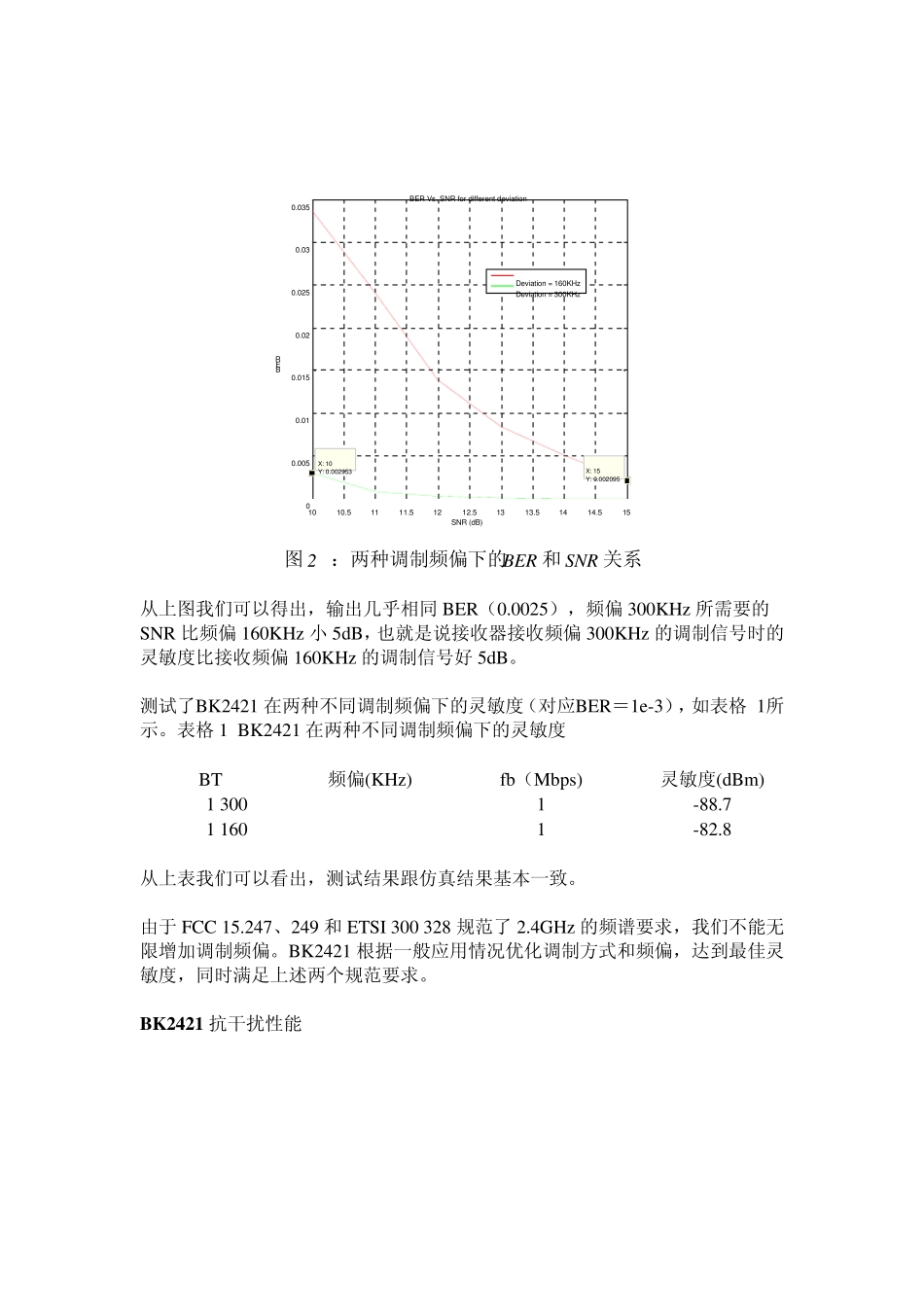

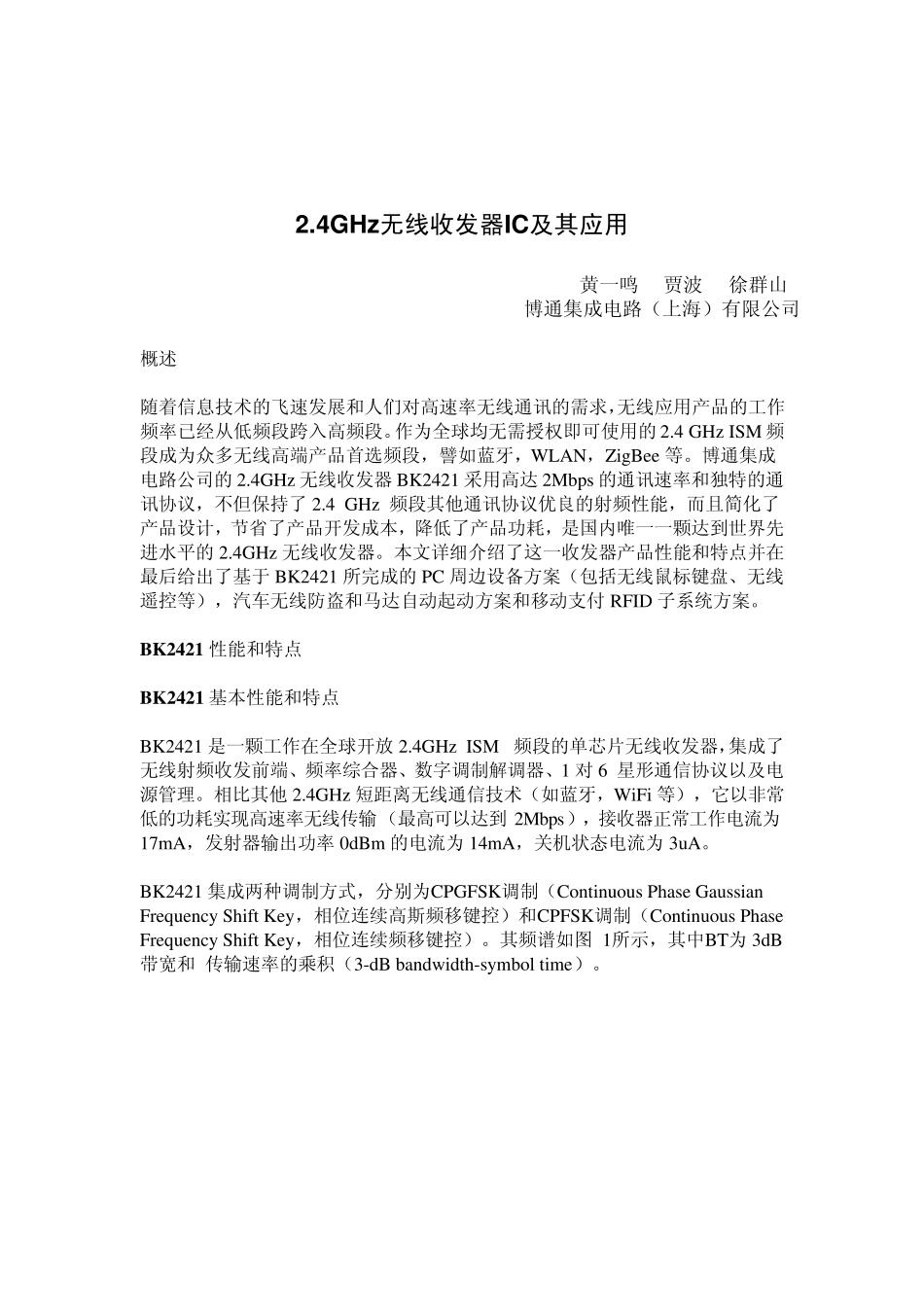

2.4GHz 无线收发器IC及其应用 黄一鸣 贾波 徐群山 博通集成电路（上海）有限公司 概述 随着信息技术的飞速发展和人们对高速率无线通讯的需求，无线应用产品的工作频率已经从低频段跨入高频段。作为全球均无需授权即可使用的 2.4 GHz ISM 频段成为众多无线高端产品首选频段，譬如蓝牙，WLAN，ZigBee 等。博通集成电路公司的 2.4GHz 无线收发器 BK2421 采用高达 2Mbps 的通讯速率和独特的通讯协议，不但保持了 2.4 GHz 频段其他通讯协议优良的射频性能，而且简化了产品设计，节省了产品开发成本，降低了产品功耗，是国内唯一一颗达到世界先进水平的 2.4GHz 无线收发器。本文详细介绍了这一收发器产品性能和特点并在最后给出了基于BK2421 所完成的 PC 周边设备方案（包括无线鼠标键盘、无线遥控等），汽车无线防盗和马达自动起动方案和移动支付 RFID 子系统方案。 BK2421 性能和特点 BK2421 基本性能和特点 BK2421 是一颗工作在全球开放 2.4GHz ISM 频段的单芯片无线收发器，集成了无线射频收发前端、频率综合器、数字调制解调器、1 对 6 星形通信协议以及电源管理。相比其他 2.4GHz 短距离无线通信技术（如蓝牙，WiFi 等），它以非常低的功耗实现高速率无线传输（最高可以达到 2Mbps），接收器正常工作电流为17mA，发射器输出功率 0dBm 的电流为 14mA，关机状态电流为 3uA。 BK2421 集成两种调制方式，分别为CPGFSK调制（Continuous Phase Gaussian Frequency Shift Key，相位连续高斯频移键控）和CPFSK调制（Continuous Phase Frequency Shift Key，相位连续频移键控）。其频谱如图 1所示，其中BT为 3dB带宽和 传输速率的乘积（3-dB bandwidth-symbol time）。 012345678-150-140-130-120-110-100-90-80-70-60-50Frequency (MHz)Power/frequency (dB/Hz)PSD Comparison of GFSK and FSK GFSK BT = 0.5FSK 图 1 ：CPFSK 和CPGFSK 调制频谱 CPFSK 调制方式可以显著提高芯片灵敏度。另外 BK2421 还支持调制频偏可调节，从而便于用户根据具体情况调节这些参数来提高通信距离。 下面通过模型仿真和测试结果验证这种功能。 模型和测试条件：BT＝0.5，fb=1Mbps，两种调制频偏分别为 160KHz 和300KHz ，接收器中频带宽 1.1MHz 。 仿真了两种不同调制频偏下各自的BER（Bit Error Rate，误码率）与SNR（Signal Noise Rate，接收器输入信噪比）关系，如图 ...
