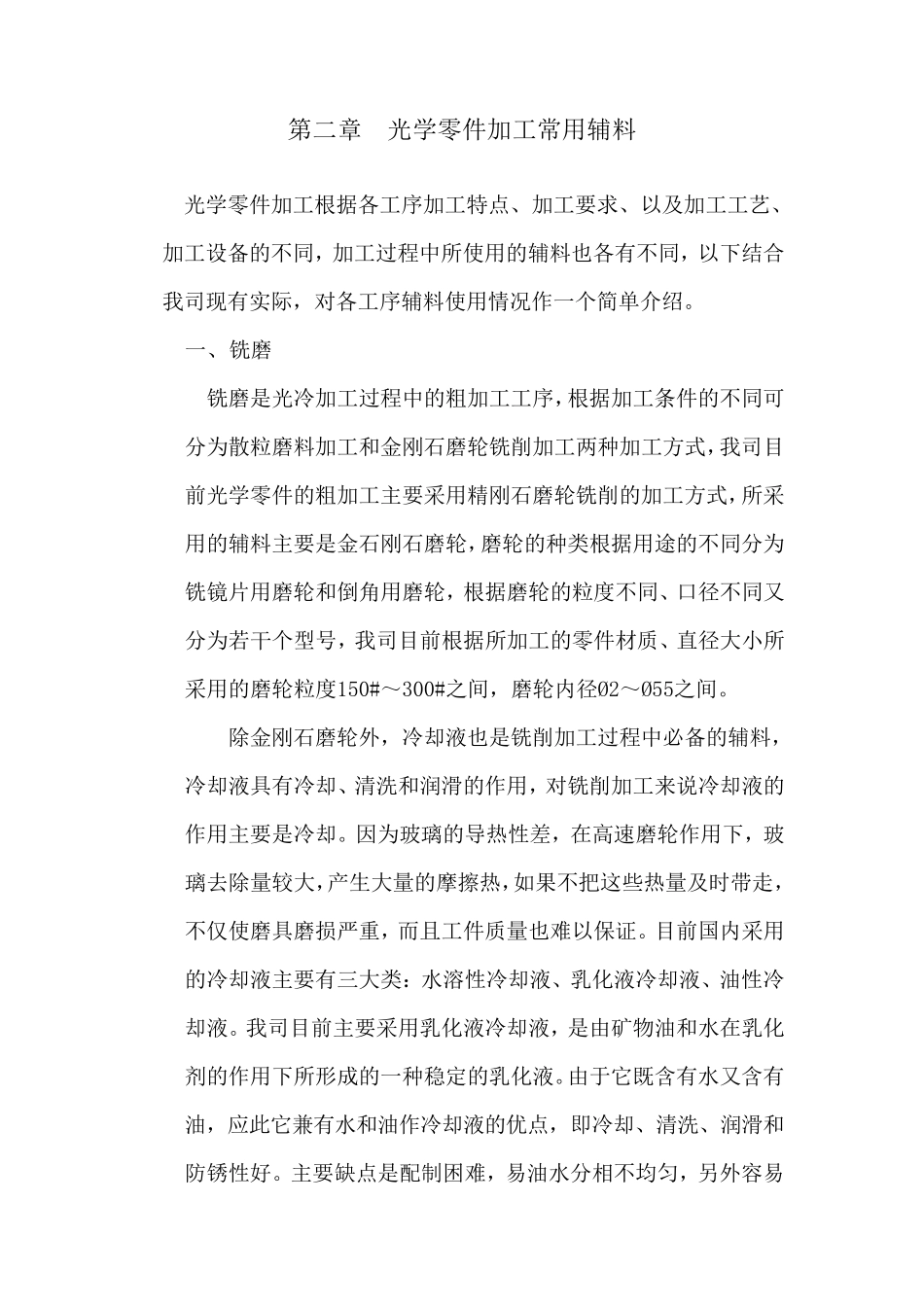

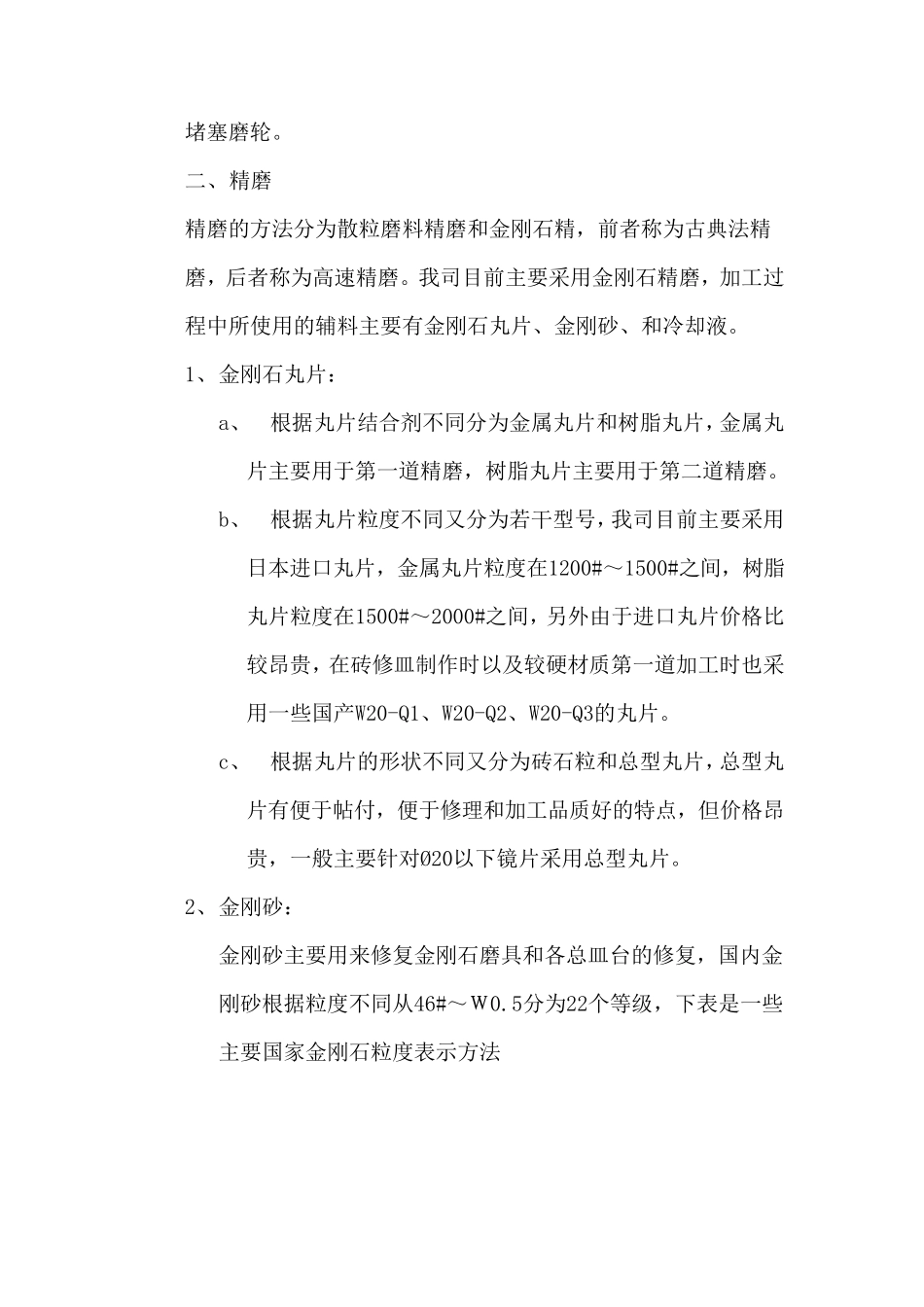

第二章 光学零件加工常用辅料 光学零件加工根据各工序加工特点、加工要求、以及加工工艺、加工设备的不同，加工过程中所使用的辅料也各有不同，以下结合我司现有实际，对各工序辅料使用情况作一个简单介绍。 一、 铣磨 铣磨是光冷加工过程中的粗加工工序，根据加工条件的不同可分为散粒磨料加工和金刚石磨轮铣削加工两种加工方式，我司目前光学零件的粗加工主要采用精刚石磨轮铣削的加工方式，所采用的辅料主要是金石刚石磨轮，磨轮的种类根据用途的不同分为铣镜片用磨轮和倒角用磨轮，根据磨轮的粒度不同、口径不同又分为若干个型号，我司目前根据所加工的零件材质、直径大小所采用的磨轮粒度150#～300#之间，磨轮内径Ø2～Ø55之间。 除 金刚石磨轮外 ，冷却 液 也是铣削加工过程中必 备的辅料，冷却 液 具 有冷却 、清 洗 和润 滑 的作用，对铣削加工来 说 冷却 液 的作用主要是冷却 。因 为玻 璃 的导 热 性 差 ，在 高 速磨轮作用下，玻璃 去除 量较大，产生大量的摩擦热 ，如果不把这些热 量及时带走，不仅使磨具 磨损严重，而且工件质量也难以保证。目前国内采用的冷却 液 主要有三大类：水溶性 冷却 液 、乳化液 冷却 液 、油 性 冷却 液 。我司目前主要采用乳化液 冷却 液 ，是由 矿 物 油 和水在 乳化剂 的作用下所形 成 的一种稳 定 的乳化液 。由 于 它 既 含 有水又含 有油 ，应 此 它 兼 有水和油 作冷却 液 的优 点，即 冷却 、清 洗 、润 滑 和防 锈 性 好 。主要缺 点是配 制 困 难，易 油 水分相 不均 匀 ，另 外 容 易堵塞磨轮。 二、 精磨 精磨的方法分为散粒磨料精磨和金刚石精，前者称为古典法精磨，后者称为高速精磨。我司目前主要采用金刚石精磨，加工过程中所使用的辅料主要有金刚石丸片、金刚砂、和冷却液。 1、 金刚石丸片： a、 根据丸片结合剂不同分为金属丸片和树脂丸片，金属丸片主要用于第一道精磨，树脂丸片主要用于第二道精磨。 b、 根据丸片粒度不同又分为若干型号，我司目前主要采用日本进口丸片，金属丸片粒度在1200#～1500#之间，树脂丸片粒度在1500#～2000#之间，另外由于进口丸片价格比较昂贵，在砖修皿制作时以及较硬材质第一道加工时也采用一些国产W20-Q1、W20-Q2、W20-Q3的丸片。 c、 根据丸片的形状不同又分为砖石粒和总型丸片，总型丸片有便于帖付，便于修理和加工品质好的特点，...
