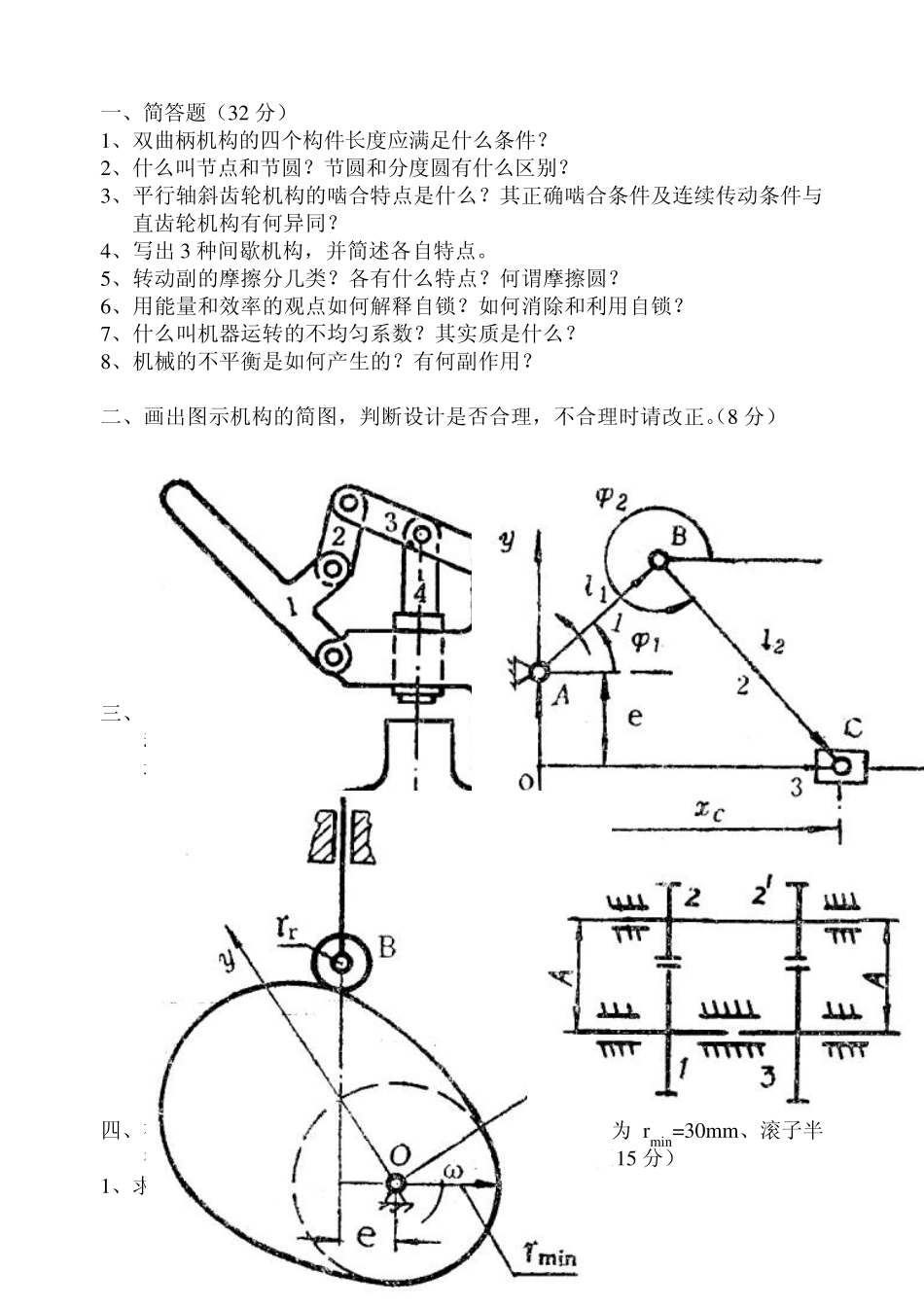

2 0 0 1 年硕士生入学考试《机械原理》考题 一、简答题（32 分） 1、双曲柄机构的四个构件长度应满足什么条件？ 2、什么叫节点和节圆？节圆和分度圆有什么区别？ 3、平行轴斜齿轮机构的啮合特点是什么？其正确啮合条件及连续传动条件与直齿轮机构有何异同？ 4、写出 3 种间歇机构，并简述各自特点。 5、转动副的摩擦分几类？各有什么特点？何谓摩擦圆？ 6、用能量和效率的观点如何解释自锁？如何消除和利用自锁？ 7、什么叫机器运转的不均匀系数？其实质是什么？ 8、机械的不平衡是如何产生的？有何副作用？ 二、画出图示机构的简图，判断设计是否合理，不合理时请改正。（8 分） 第二题图 第三题图 三、已知图示机构各构件的长度 l1、l2 和偏距 e，主动件的转角φ1及作等速转动的角速度ω1，试导出连杆转角φ2、角速度ω2和角加速度ε2的公式，滑块位置 x c、速度 v c 和加速度 ac 的公式。（15 分） 第四题图 第五题图 四、在图示凸轮机构中，已知凸轮实际轮廓的最小半径为 rmin=30mm、滚子半径 rr=12mm、偏距 e=14mm，试解答下列各小题。（15 分） 1、求凸轮的基圆半径 r0； 2、标出在图示位置时凸轮与从动件的速度瞬心位置P 及压力角α ； 3、确定凸轮转动90°时在坐标中的理论廓线的对应点 Bx。 五、在图示的回归轮系中， 已知 z1=60、z2=27、z2’=25、z3=63， 各轮的α=20°、m=5mm、ha*=1、c*=0.25，问有几种设计该轮系各轮的办法（即每对齿轮应采用哪一种齿轮传动）？哪一种办法最合理？（15 分） 六、在图示轮系中，已知各轮齿数及ω1，试求该轮系轮1到系杆 H的传动比 i1H。（15分） 第六题图 2002 年硕士生入学考试《机械原理》考题 一、简答题（32 分） 1．构件和零件的本质区别是什么？ 2．平面四杆机构有哪几种演化方法？其演化的目的何在？ 3．何谓齿轮的根切现象？产生根切的原因是什么？ 4．什么是惰轮？它在轮系中起什么作用？ 5．为什么要建立机器等效动力学模型？ 6．什么是平面机构的部分平衡法？为什么要这样处理？ 7．何谓实际机械？何谓理想机械？二者有何区别？ 8．简述你所了解的最新的机械原理研究内容。 二、画出图示机构高副低代后的简图，并计算自由度。（8 分） 第二题图 第三题图 三、在图示双滑块机构中，两导路互相垂直，滑块 1 为主动件，其速度为100mm/s，方向向右，lAB=500mm，图示位置时 xA=250mm。求构件 2 的角速度和转向、...
