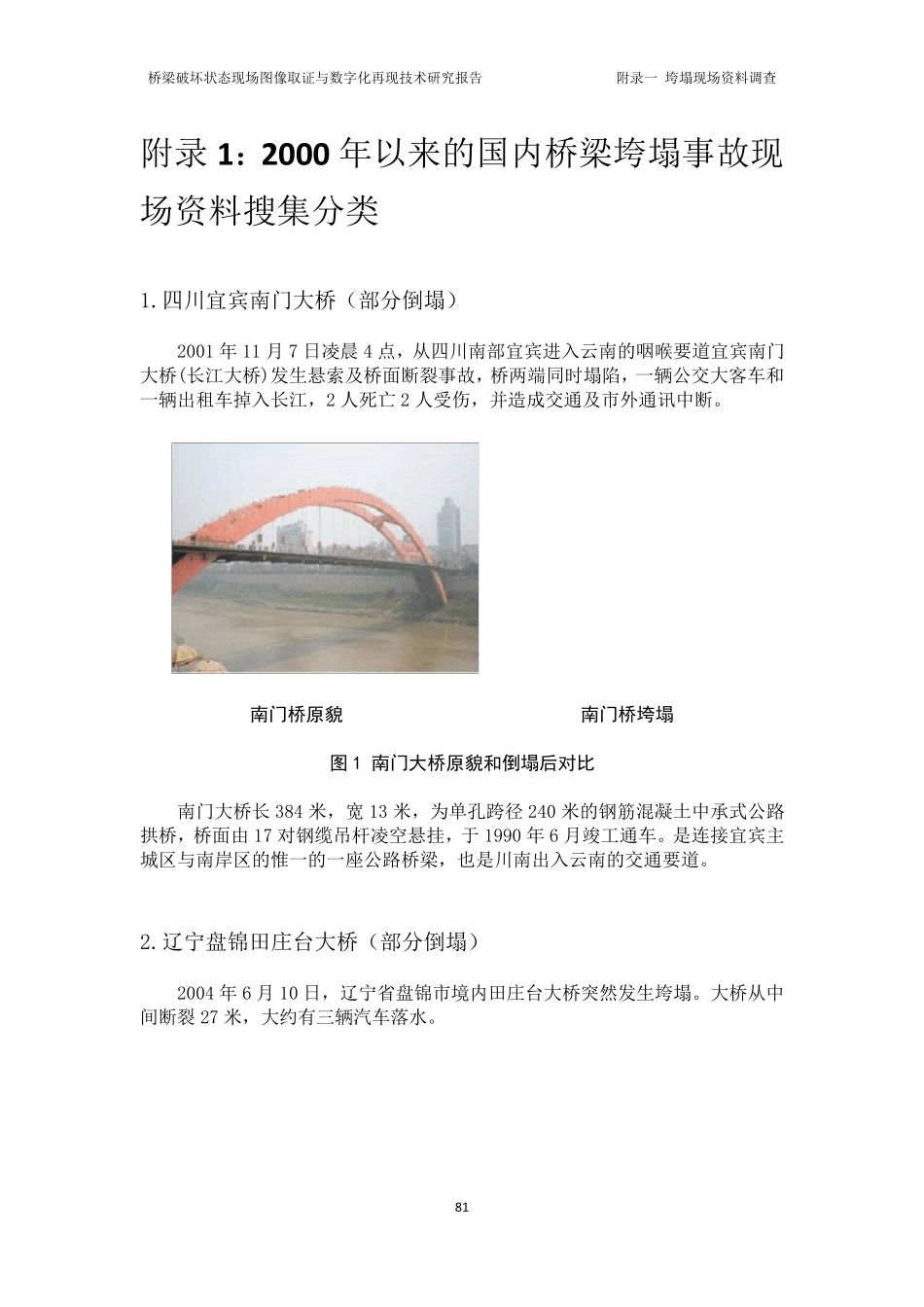

桥梁破坏状态现场图像取证与数字化再现技术研究报告 附录一 垮塌现场资料调查 81 附录1：2000 年以来的国内桥梁垮塌事故现场资料搜集分类 1.四川宜宾南门大桥（部分倒塌） 2001 年11 月7 日凌晨4 点，从四川南部宜宾进入云南的咽喉要道宜宾南门大桥(长江大桥)发生悬索及桥面断裂事故，桥两端同时塌陷，一辆公交大客车和一辆出租车掉入长江，2 人死亡2 人受伤，并造成交通及市外通讯中断。 南门桥原貌 南门桥垮塌 图1 南门大桥原貌和倒塌后对比 南门大桥长384 米，宽 13 米，为单孔跨径 240 米的钢筋混凝土中承式公路拱桥，桥面由 17 对钢缆吊杆凌空悬挂，于1990 年6 月竣工通车。是连接宜宾主城区与南岸区的惟一的一座公路桥梁，也是川南出入云南的交通要道。 2.辽宁盘锦田庄台大桥（部分倒塌） 2004 年6 月10 日，辽宁省盘锦市境内田庄台大桥突然发生垮塌。大桥从中间断裂27 米，大约有三辆汽车落 水 。 桥梁破坏状态现场图像取证与数字化再现技术研究报告 附录一 垮塌现场资料调查 82 图2 田庄台大桥垮塌照片 3.苏州京杭大运河亭子桥（整体倒塌） 2004 年9 月1 日，京杭大运河苏州段横塘亭子桥被货船撞塌。大桥坍塌后，压住了两艘货船，并使得京杭大运河苏州段交通受阻。 图3 京杭大运河亭子桥垮塌现场 4.成温邛公路金马河三渡水大桥（部分倒塌） 2004 年9 月7 日，成温邛公路金马河上的三渡水大桥新桥部分一侧突然下陷，如图4-1 所示，50 多米长的桥面在半个小时内下沉了0.5m，两个巨大桥墩明显倾斜，整座桥岌岌可危。随后，新桥和旧桥的第三、四、五跨桥面相继垮塌，掉进金马河中，如图4-2 所示。 桥梁破坏状态现场图像取证与数字化再现技术研究报告 附录一 垮塌现场资料调查 83 图4-1 三渡水大桥倒塌时的情况 图4-2 三渡水大桥倒塌后的场景 成都三渡水大桥是一座全长550m 的双曲混凝土拱桥，由15 孔组成，桥宽26.5m。该桥最早建于 1967 年，当时只有两个车道。1993 年，又在旁边修了一座新桥，两座桥合并成了现在的三渡水大桥。 5.江苏省吴江市梅堰镇一座桥梁（部分倒塌） 2005 年 4 月 7 日，有多位行人和一辆农用拖拉机在这座桥的桥面上，桥面突然断裂后，桥面上的行人和农用拖拉机均掉入河中，旁观者说还有 3 人在水中尚未救上来。据悉，坍塌的大桥建造于 80 年代中期，距今已有 20 年左右的历史，是座危桥。而距离这座桥不远处已建好了一座新桥，但...
