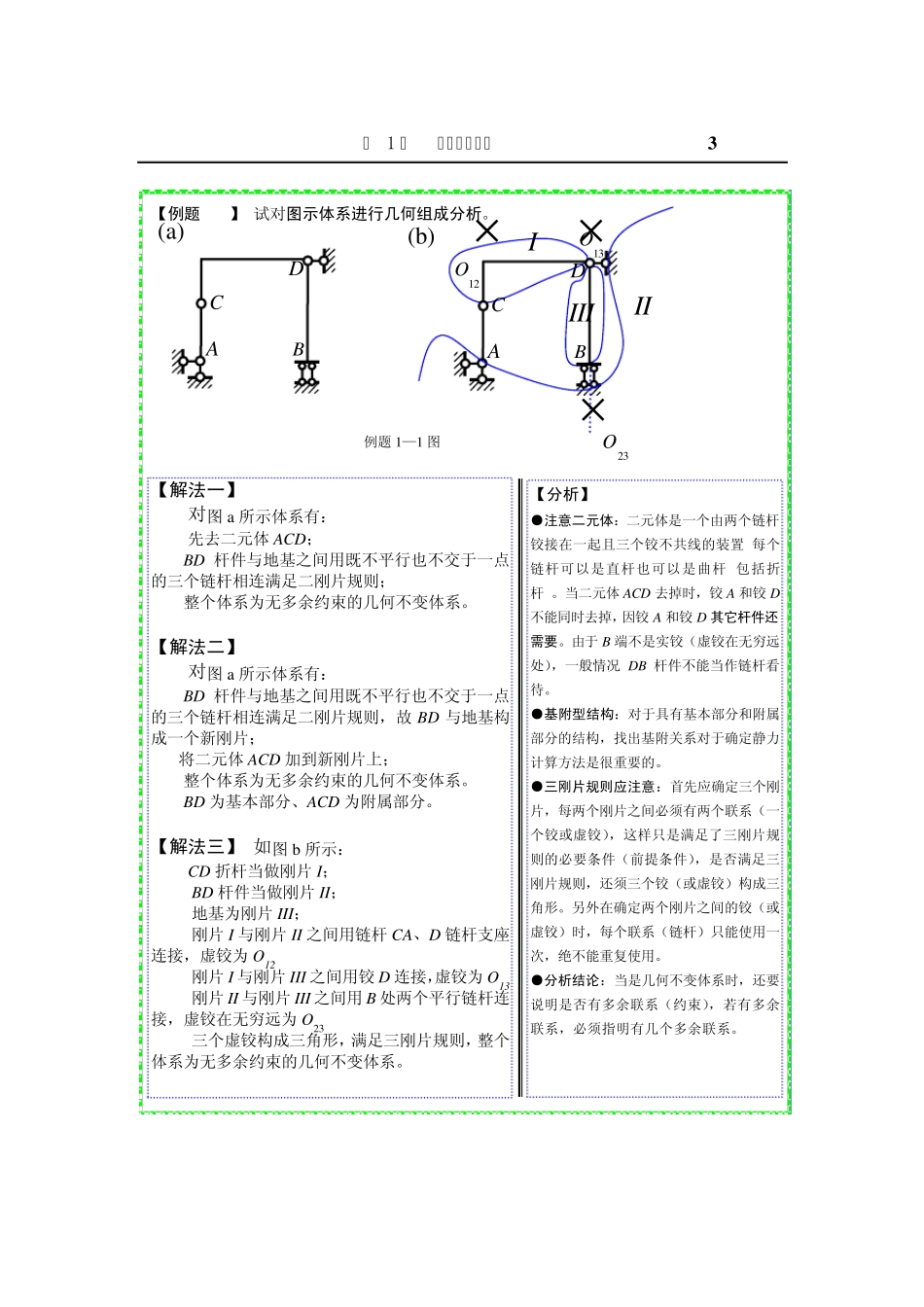

第1 章 几何组成分析 §1 – 1 基本概念 1-1-1 名词解释 ●几何不变体系——结构（静定或超静定） 在不考虑材料变形情况下,几何形状和位置不变的体系，称为几何不变体系。 ●几何可变体系 在不考虑材料变形情况下,形状或位置可变的体系，称为几何可变体系。 ●刚片 在平面上的几何不变部分。 ●自由度 确定体系位置所需的独立坐标数目。 ●约束（联系） 能够减少自由度的装置。减少自由度的个数为约束个数。 ①链杆 —— 相当 1 个约束 ②铰 —— 相当 2 个约束 ③虚铰 —— 相当 2 个约束 ④复铰 —— 相当 n -1 个单铰的作用 ●多余联系 不能减少自由度的联系，称为多余联系。 ●必要联系 去掉时能够增加自由度（或维持体系不变性必须）的联系。 ●瞬变体系 几何特征：几何可变体系经过微小位移后成为几何不变体系。 静力特征：受很小的力将产生无穷大内力，因此不能作结构。 1-1-2 分析规则 在不考虑材料应变所产生变形的条件下，构成无多余约束几何不变体系（静定结构）的基本规则如下： ●三刚片规则 三个刚片用不在同一条直线上的三个铰（或虚铰）两两相联。 ●二刚片规则 1 3 2 Ⅱ Ⅰ Ⅲ Ⅰ Ⅱ Ⅰ Ⅱ A Ⅰ 三角形 三刚片组成 二刚片组成 二元体组成 2 结构力学典型例题解析 两个刚片用不交于一点也不全平行的三根链杆相联； 或：两个刚片用一个铰和不通过该铰心的链杆相联。 ●二元体规则 什么是二元体（二杆结点）： 两根不在同一条直线上的链杆联接一个新结点的装置，称为二元体。 在一个体系上增加或减少二元体不影响其几何不变性。 1-1-3 几何组成分析一般方法（步骤） (1)去二元体（二杆结点）。 (2)分析地基情况：上部体系与地基之间 ●当有满足二刚片规则的三个联系时，去掉地基，仅分析上部体系； ●当少于三个联系时，必为几何常变体系； ●当多于三个联系时，将地基当作一个刚片进行分析。 (3)利用规则找大刚片(最简单情况为:三个铰接杆件为刚片)。 (4)使用几何组成规则进行分析。 利用三刚片规则分析时：首先找出三个刚片，（满足三刚片规则的连接条件，即每两个刚片间有一个铰（或虚铰），然后再标出虚铰位置，最后看三个铰是否构成三角形。 §1 – 2 典型例题解析 第 1 章 几何组成分析 3 AB例题1—1 图 【分析】 ●注意二元体：二元体是一个由两个链杆铰接在一起且三个铰不共线的装置,每个链杆可以是直杆也可以是曲杆(...
