NB470142011承压设备工艺评定__焊接工艺评定表格VIP免费

NB470142011承压设备工艺评定__焊接工艺评定表格_第1页
1/7
NB470142011承压设备工艺评定__焊接工艺评定表格_第2页
2/7
NB470142011承压设备工艺评定__焊接工艺评定表格_第3页
3/7

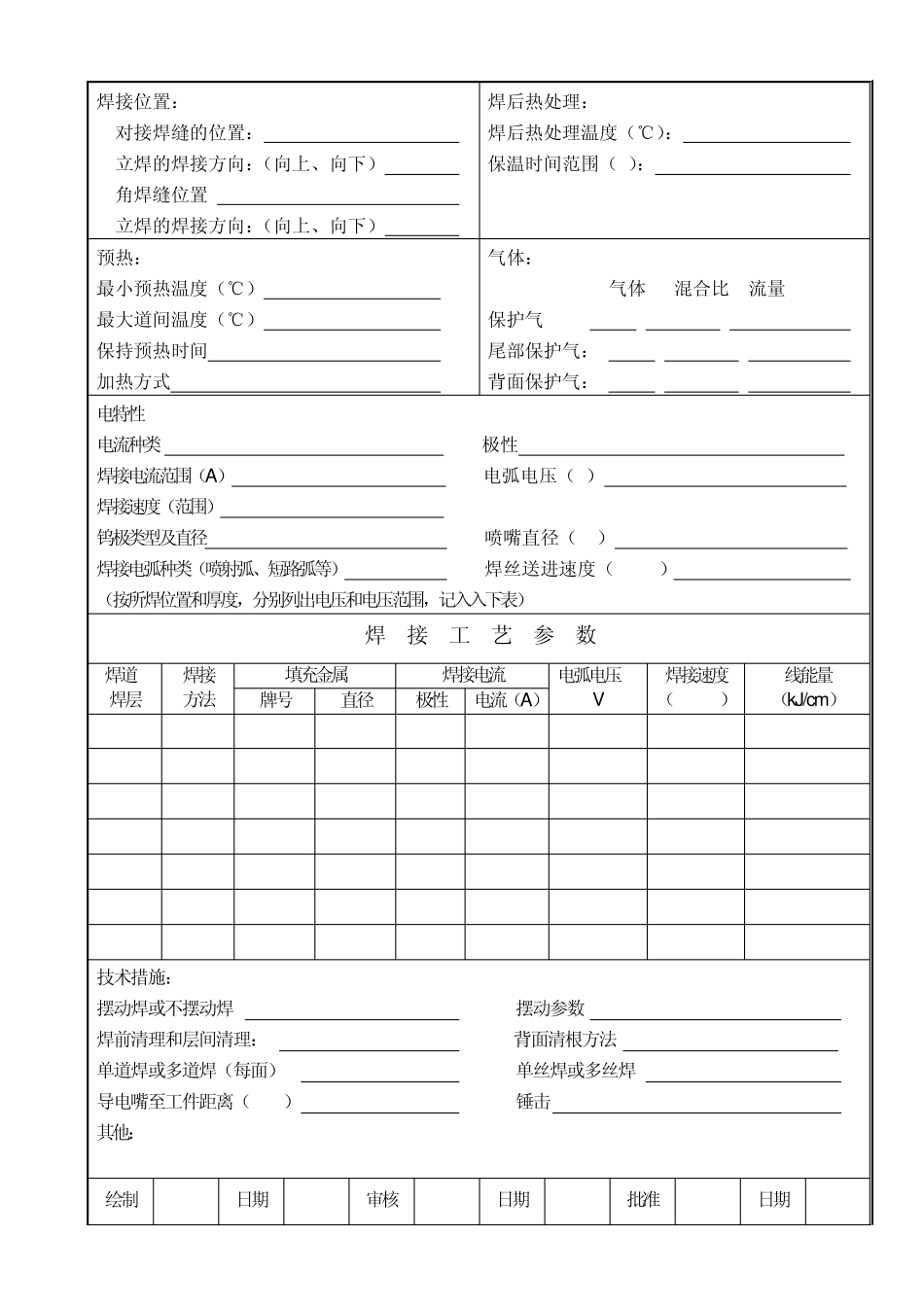

预焊接工艺规程(pWPS) 单位名称 预焊接工艺规程编号 日期 所依据焊接工艺评定编号: 焊接方法 机械化程度(手工、半自动、自动) 焊接接头: 坡口形式: 衬垫(材料及规格) 其他 简图:(接头形式、坡口形式与尺寸、焊层、焊道布置及顺序) 母材: 类别号 组别号 与类别号 组别号 相焊或 标准号 材料代号 与标准号 材料代号 相焊 对接焊缝焊件母材厚度范围 角焊缝焊件母材厚度范围 管子直径、壁厚范围:对接焊缝 角焊缝 其他 填充金属: 焊材类别: 焊材标准: 填充金属尺寸: 焊材型号: 焊材牌号(金属材料代号): 填充金属类别: 其他 对接焊缝焊件焊缝金属厚度范围: 角焊缝焊件焊缝金属厚度范围 耐蚀堆焊金属化学成份(%) C Si Mn P S Cr Ni Mo V Ti Nb / / / / / / / / / / / 其他: 注:每一种母材与焊接材料的组合均需分别填表 焊接位置: 对接焊缝的位置: 立焊的焊接方向:(向上、向下) 角焊缝位置 立焊的焊接方向:(向上、向下) 焊后热处理: 焊后热处理温度(℃): 保温时间范围(h): 预热: 最小预热温度(℃) 最大道间温度(℃) 保持预热时间 加热方式 气体: 气体 混合比 流量 L/min 保护气: 尾部保护气: 背面保护气: 电特性 电流种类 极性 焊接电流范围(A) 电弧电压(V) 焊接速度(范围) 钨极类型及直径 喷嘴直径(mm) 焊接电弧种类(喷射弧、短路弧等) 焊丝送进速度(cm/min) (按所焊位置和厚度,分别列出电压和电压范围,记入入下表) 焊 接 工 艺 参 数 焊道/ 焊层 焊接 方法 填充金属 焊接电流 电弧电压 V 焊接速度 (cm/min) 线能量 (kJ/cm ) 牌号 直径 极性 电流(A) 技术措施: 摆动焊或不摆动焊 摆动参数 焊前清理和层间清理: 背面清根方法 单道焊或多道焊(每面) 单丝焊或多丝焊 导电嘴至工件距离(mm) 锤击 其他: 绘制 日期 审核 日期 批准 日期 焊接工艺评定报告 单位名称 焊接工艺评定编号 焊接工艺指导书编号 焊接方法 机械化程度:(手工、半自动、自动) 接头简图: :(坡口形式、尺寸、衬垫、每种焊接方法或焊接工艺、焊缝金属厚度) 母材: 材料标准 材料代号 类、组别号 与类组别号 相焊 厚度 直径 其他 焊后热处理: 保温温度(℃) 保温时间(h) 保护气体: 气体 混合比 流量(L/min) 保护气体 尾部保...
