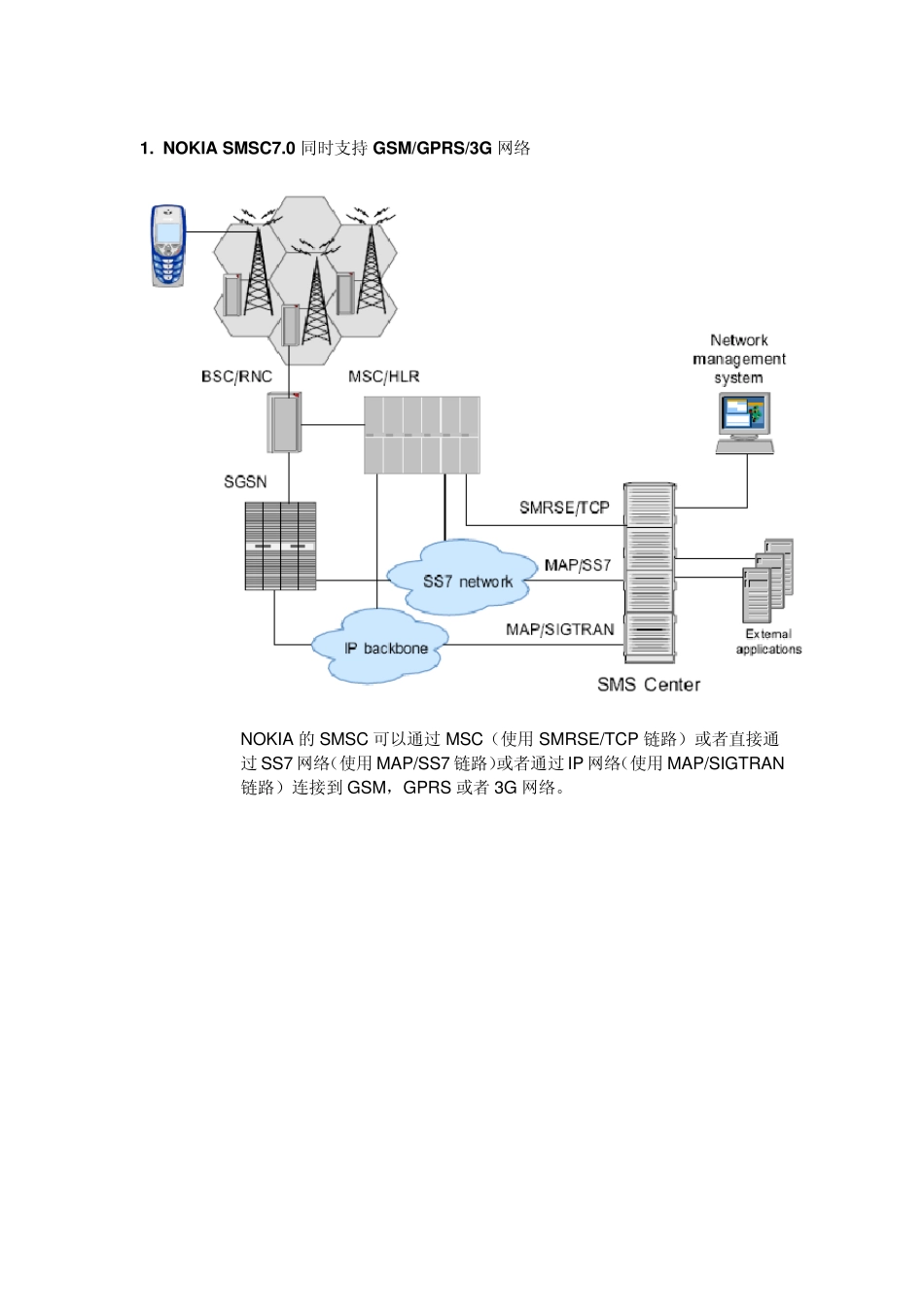

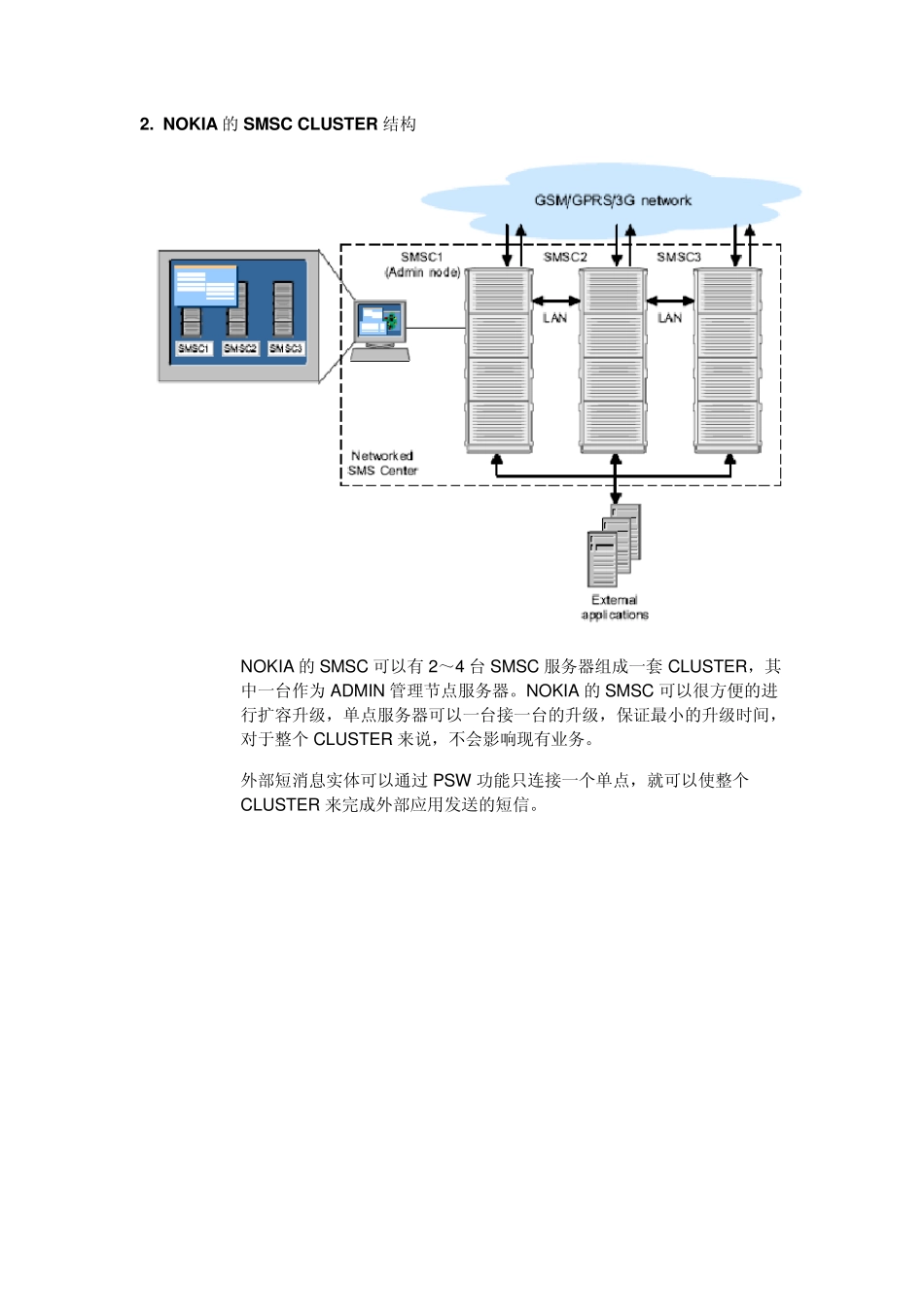

1. NOKIA SMSC7.0 同时支持GSM/GPRS/3G 网络 NOKIA 的SMSC 可以通过MSC（使用SMRSE/TCP 链路）或者直接通过SS7 网络（使用MAP/SS7 链路）或者通过IP 网络（使用MAP/SIGTRAN链路）连接到GSM，GPRS 或者3G 网络。 2. NOKIA 的SMSC CLUSTER 结构 NOKIA 的SMSC 可以有2～4 台SMSC 服务器组成一套CLUSTER，其中一台作为ADMIN 管理节点服务器。NOKIA 的SMSC 可以很方便的进行扩容升级，单点服务器可以一台接一台的升级，保证最小的升级时间，对于整个 CLUSTER 来说，不会影响现有业务。 外部短消息实体可以通过 PSW 功能只连接一个单点，就可以使整个CLUSTER 来完成外部应用发送的短信。 3 . 外部接口 上图中显示了SMSC 和外部系统的接口和相应的协议，分别属于三个相对独立的功能单元：电信接口，消息处理核心（管理接口），应用接口。 3 .1 应用接口 应用接口主要有CIMD2、SMPP、UCP、VMS、E-MAIL、MCI 应用等接口，其中国内使用最多的是 SMPP 接口。 3.1.1 SMPP 接口 SMPP 接口是为短消息实体在 GSM 网络中使用短消息点对点（SMPP）协议开发的。在短信中心，SMPP 接口是作为一个实现内部的CIMD2 应用，负责 SMPP 协议和CIMD2 协议之间的协议转换，使用的协议是基于TCP/IP 的SMPP V3.3 和V3.4 版本。 3 .2 管理接口 3.2.1 图形化用户接口（GUI） 短信中心用户接口包含 GUI 图形化用户接口和命令行用户接口。 用户可以通过X-WINDOWS 模拟软件（例如使用Reflection X for WINDOWS，使用XDMCP 直接连接方式）使用一般的PC 机连接到GUI上。 3.2.2 计费系统接口 短信中心的log w riter 模块产生 CDR 计费话单，外部的计费中心（BOSS）可以使用基于 TCP/IP 的FTP 协议把 CDR 取过去。 3.2.3 网管接口  Nokia Enhanced SNMP Solution Suite (NE3S)是基于 SNMP 并扩展了电信管理需求的网络管理接口；  NE3S 接口用于告警管理；  事先定义好的告警信息会发送到 Nokia NetAct； 3.2.4 性能管理接口 性能管理的目的是去监控短信中心的运行情况和产生性能的统计数据。性能管理接口是使用来收集系统性能数据，使用的协议是基于 TCP/IP 的FTP。 3 .3 通信接口 3.3.1 SMRSE 接口 3.3.2 MAP/SS7 接口 3.3.3 MSP/SIGTRAN 接口 4 . 短信中心周边系统 4 .1 短信内容监测系统 4 .0 的组成 4.1.1 系统构成 图 7.1 是短信...
