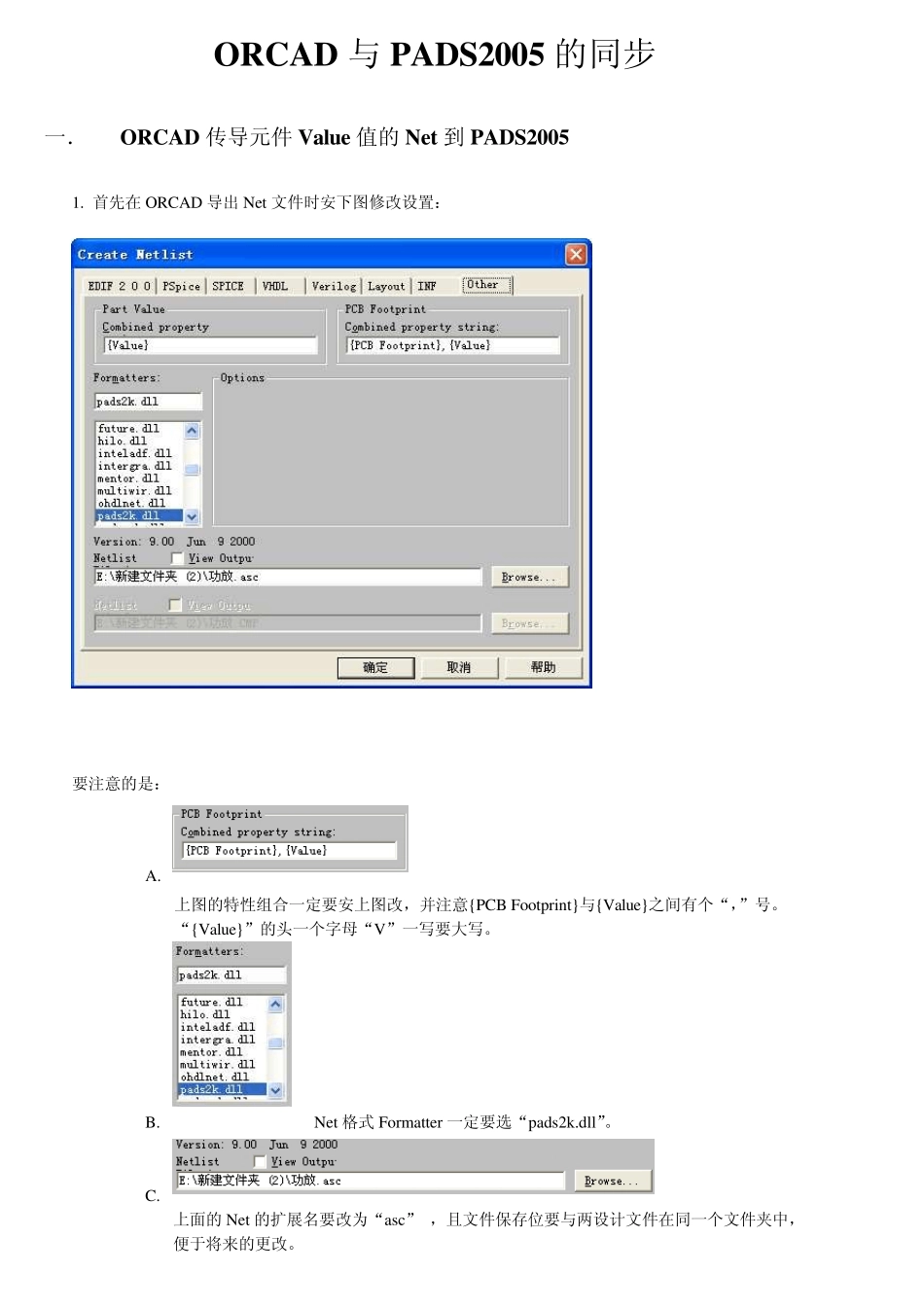

ORCAD 与PADS2005 的同步 一． ORCAD 传导元件Valu e 值的Net 到PADS2005 1. 首先在ORCAD 导出Net 文件时安下图修改设置： 要注意的是： A. 上图的特性组合一定要安上图改，并注意{PCB Footprint}与{Value}之间有个“，”号。 “{Value}”的头一个字母“V”一写要大写。 B. Net 格式 Formatter 一定要选“pads2k.dll”。 C. 上面的Net 的扩展名要改为“asc” ，且文件保存位要与两设计文件在同一个文件夹中， 便于将来的更改。 2. 新建一个PADS Lay ou t 文件，并安下图导入上述的Net 文件： 注意：导入Net 文件时是否弹出错误提示，并查看文本文件是否有错。 3. 安下图滩开所有元器件 4. 右键如下图点选Component，框选所有的元器件或选一个按Ctrl+A 全选 。 5. 全选所有元器件后，再如下图右键点选Qu ery /Modify 6. 在弹出的对话框中选Labels ，如下图 7. 在Label: 下接项选New ，如下图 8. 再点一下图标 系统会对所有元器件进行处理。 9. 系统处理完后弹出个对话框，如下图设置： 注意：Attribu:下接选 Value Show: 下接选Value X 与Y 座标输入0 , 0 （这样做是为了让等一下显示出来的值定位在元器件的原点上） Size: 输入50 Line: 输入5 （这样是统一显示值的字体大小） 点OK 即可，但此时还是没有看到有元件的值，怎么办？等等。。。我们还要设一下颜色就可以看到啦。 10. 按 Ctrl+Alt+C 打开颜色属性对话框，把 Attribu 列中原来是黑色设为另一种颜色，如下图： 11. 点OK ，这时再看画面，是不是多了Valu e 的值显示出来了呢。如下图： 另一种方法：很简单的，不过在做PCB 封装器件时要把“Tepy ” 改为“Valu e”。 同样在导出Net 文件时，也要像上述一样设置，在PADS Lay ou t 中 导入 Net 文件后，只需进入颜色属性对话框，像上述一样把Attribu 列中原来是黑色设为另一种颜色即可。得到的效果和上述方法一样的。 二． 传导Net 文件到PADS Layout 的另一种方法的另一种方法：： 此方法要用到此功能的实现要用到第三方软件PCBNav igator 才行，方法如下： 1. 在画好原理图设好PCB 封装后，我们就要产生Net 文件，产生了Net 文件后， 按下图启动 PCBNav igator 2. 弹出PCBNav igator 相关文件的保存路径对话框，（这里为了后面更新方便，最好按默认路径，直接点 OK） 3. 在PCBNav igator 打开介面中点击下...
